前言

綠聯推出了一款USB-C轉DP 8K數字高清線CM556，線纜為編織線+甄選鋁合金外殼端子設計，精致且耐用。產品設計長度為1米，可實現手機/平板/筆電與高清顯示器/電視/投影儀連接，支持最高8k@60Hz畫質，打造專屬IMAX巨幕影院。

線纜還適用Windows/mac OS/Linux/iOS(iPad iPhone15/16系列)多種系統，即插即用使用方便。支持32.4Gbps高帶寬以及96kHz 24bit音頻采樣，搭配8K超高清畫質，音畫一線到位，滿足用戶大屏娛樂需求。下面充電頭網便對這款產品進行拆解，看看做工如何。

綠聯USB-C轉DP 8K數字高清線開箱

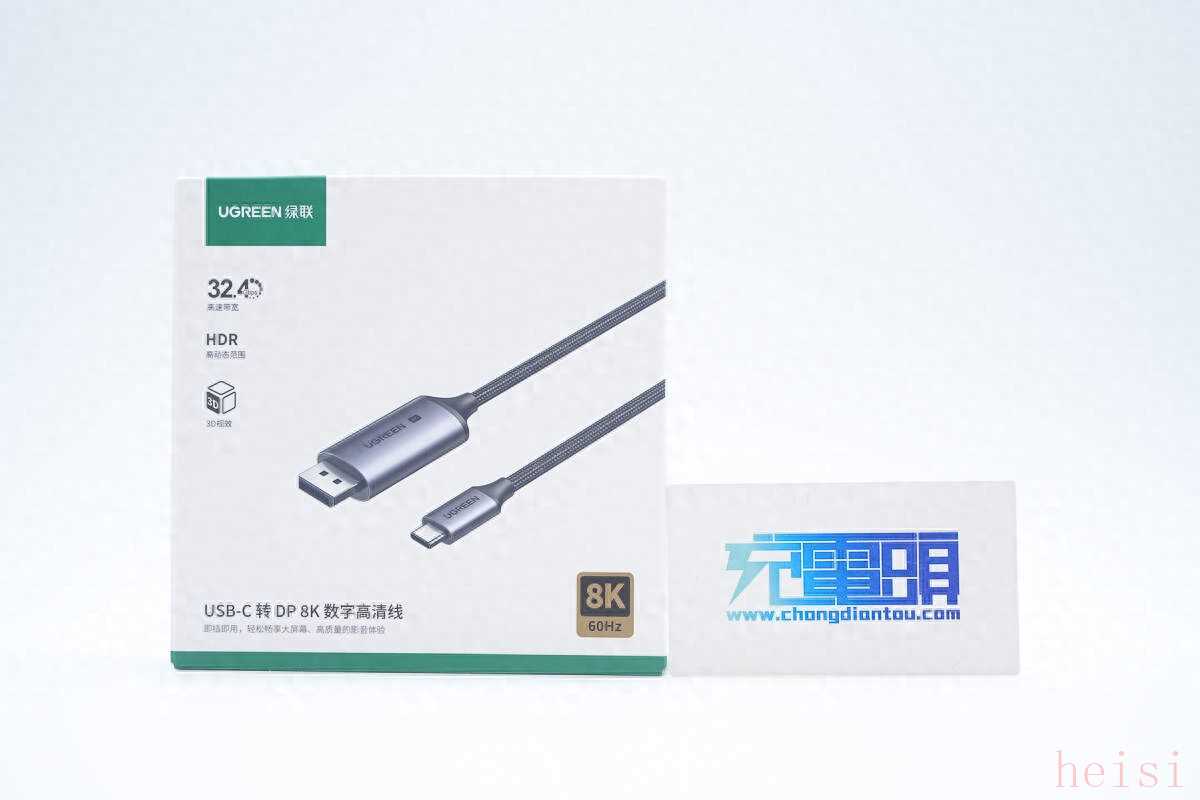

包裝盒正面印有UGREEN綠聯品牌、產品名稱、外觀以及賣點標識等。

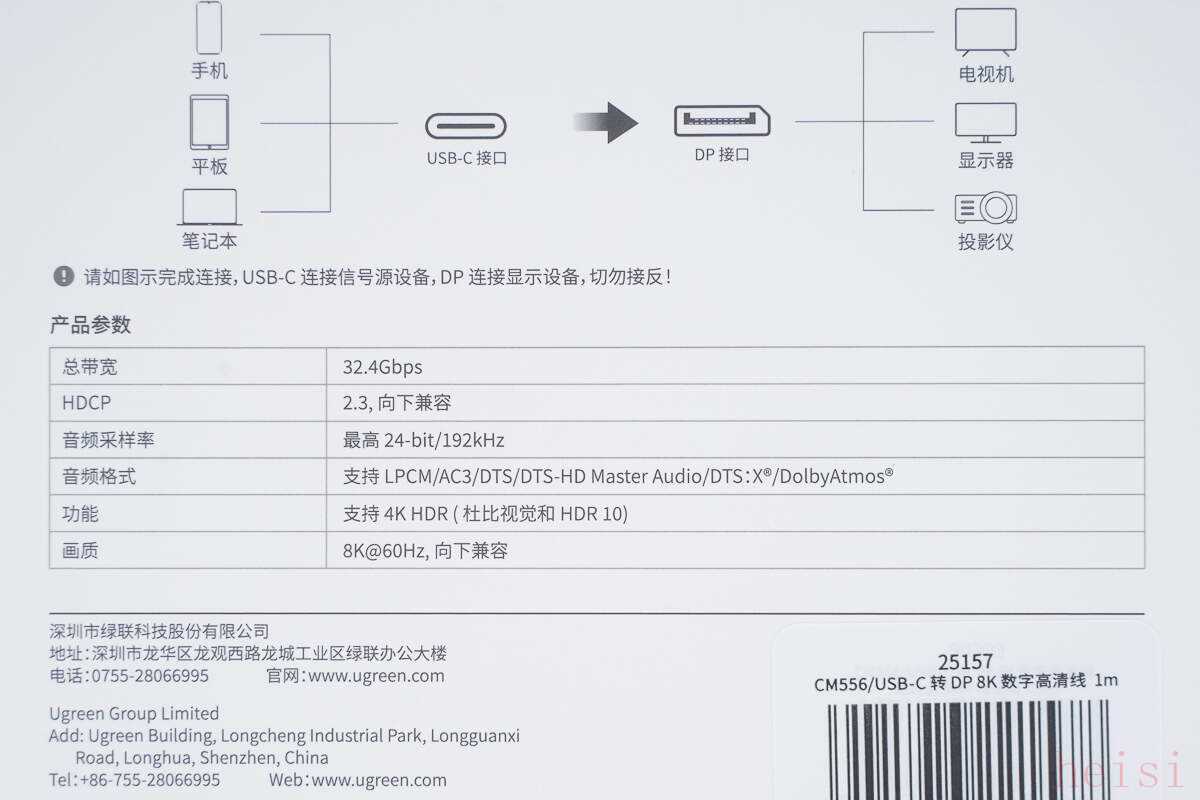

背面印有產品連接設備標識和參數表。

包裝盒上參數特寫

總帶寬：32.4Gbps

HDCP：2.3，向下兼容

音頻采樣率：最高 24-bit/192kHz

音頻格式：支持LPCM/AC3/DTS/DTS-HD Master Audio/DTS：X?/DolbyAtmos?

功能：支持4k HDR（杜比視覺和HDR 10）

畫質：8k@60Hz，向下兼容

深圳市綠聯科技股份有限公司

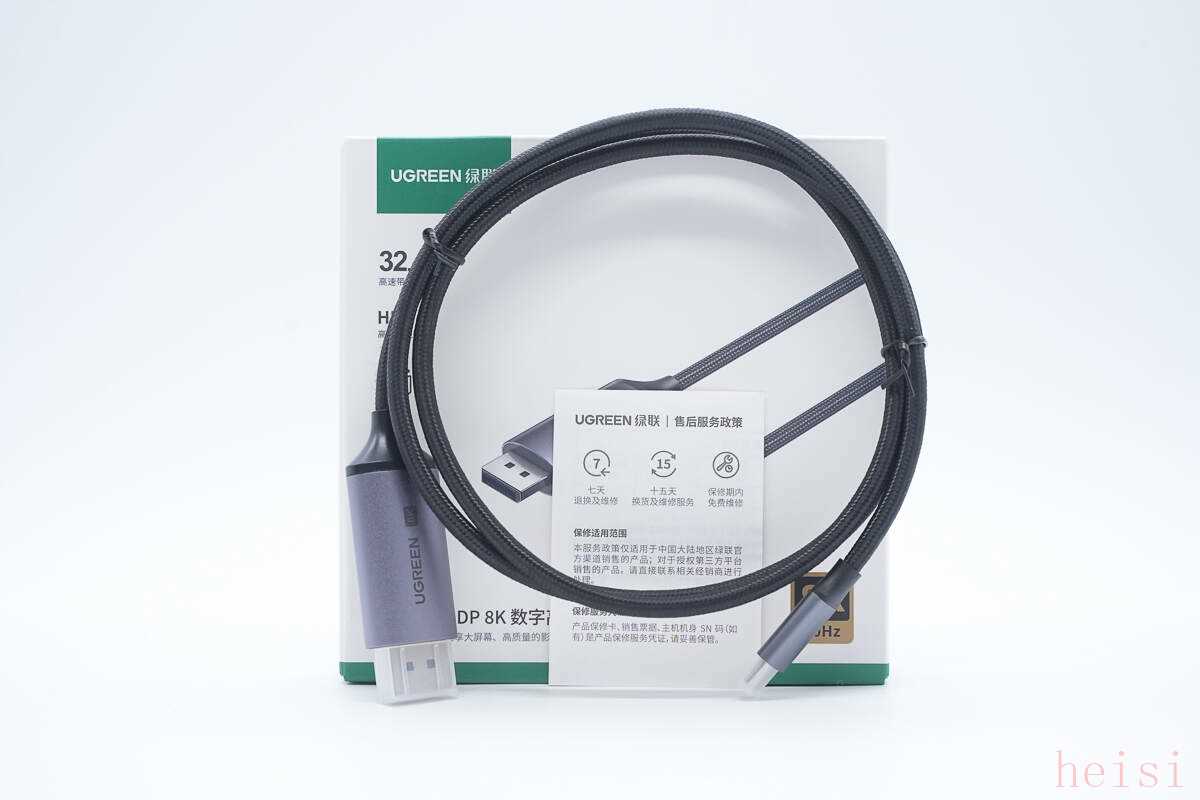

包裝內含綠聯USB-C轉DP 8K數字高清線以及保修卡。

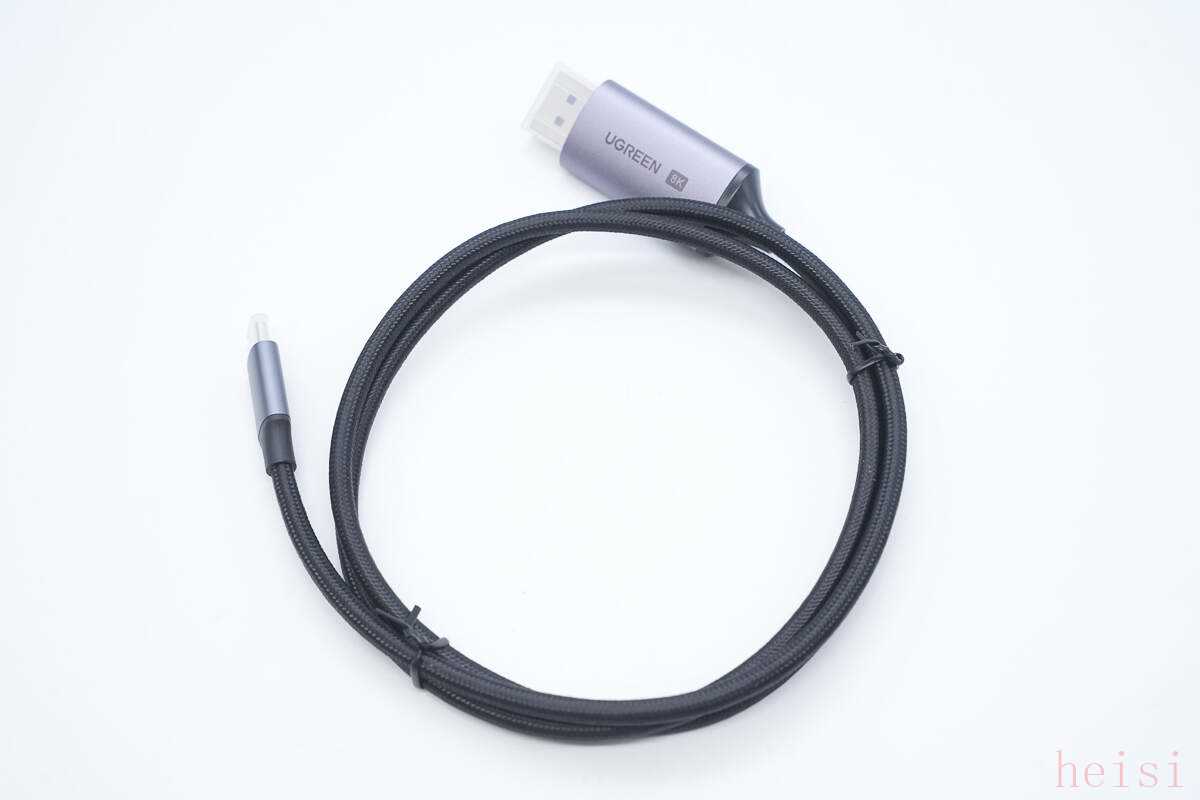

綠聯USB-C轉DP 8K數字高清線為編織線設計，加上兩端端子采用甄選鋁合金外殼，整體十分的耐磨耐用，同時大幅增強導熱性加快內部散熱，芯片運行更安全穩定。

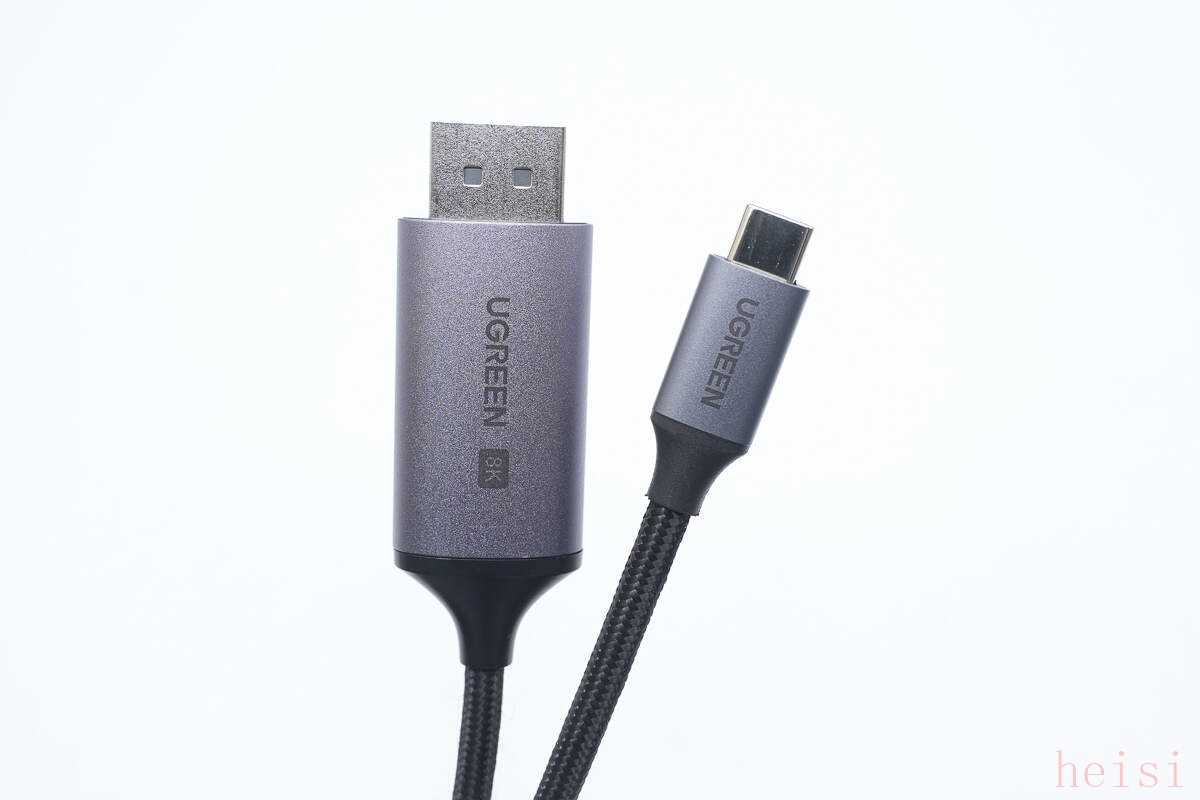

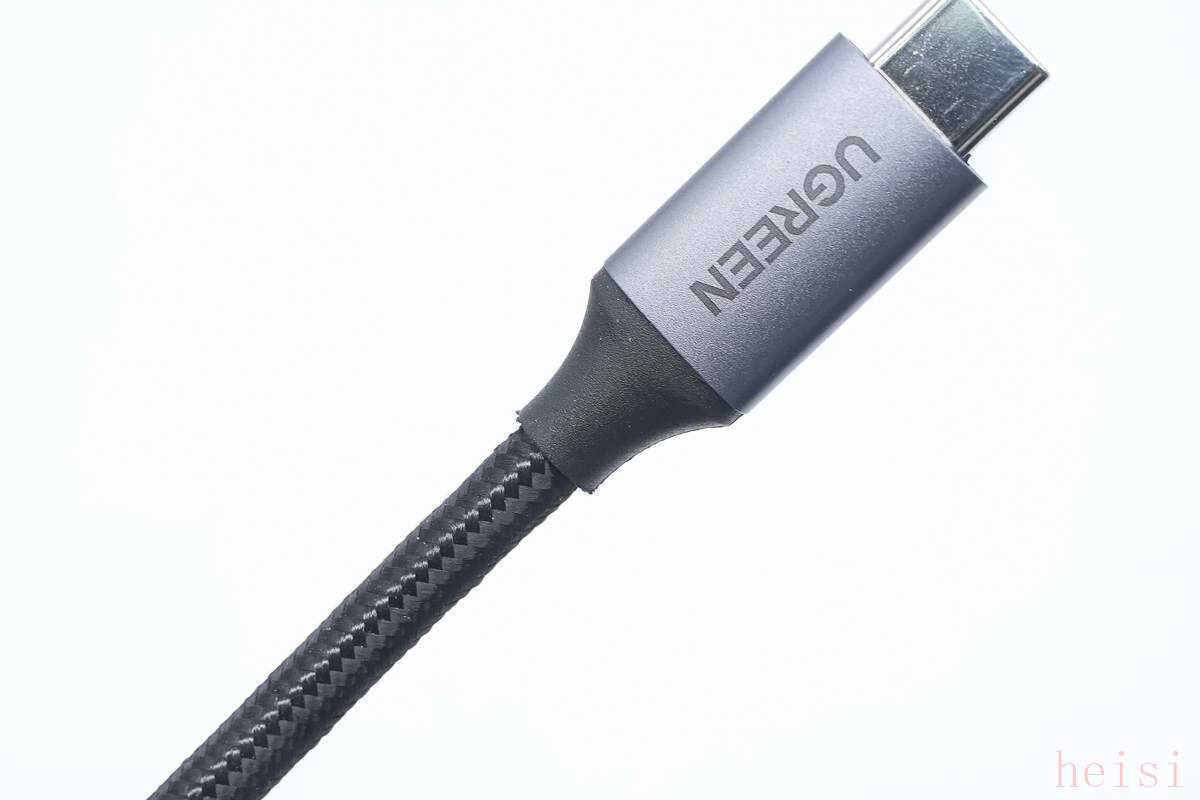

端子金屬殼噴砂工藝處理，同時正面設計有UGREEN品牌和8K標識。

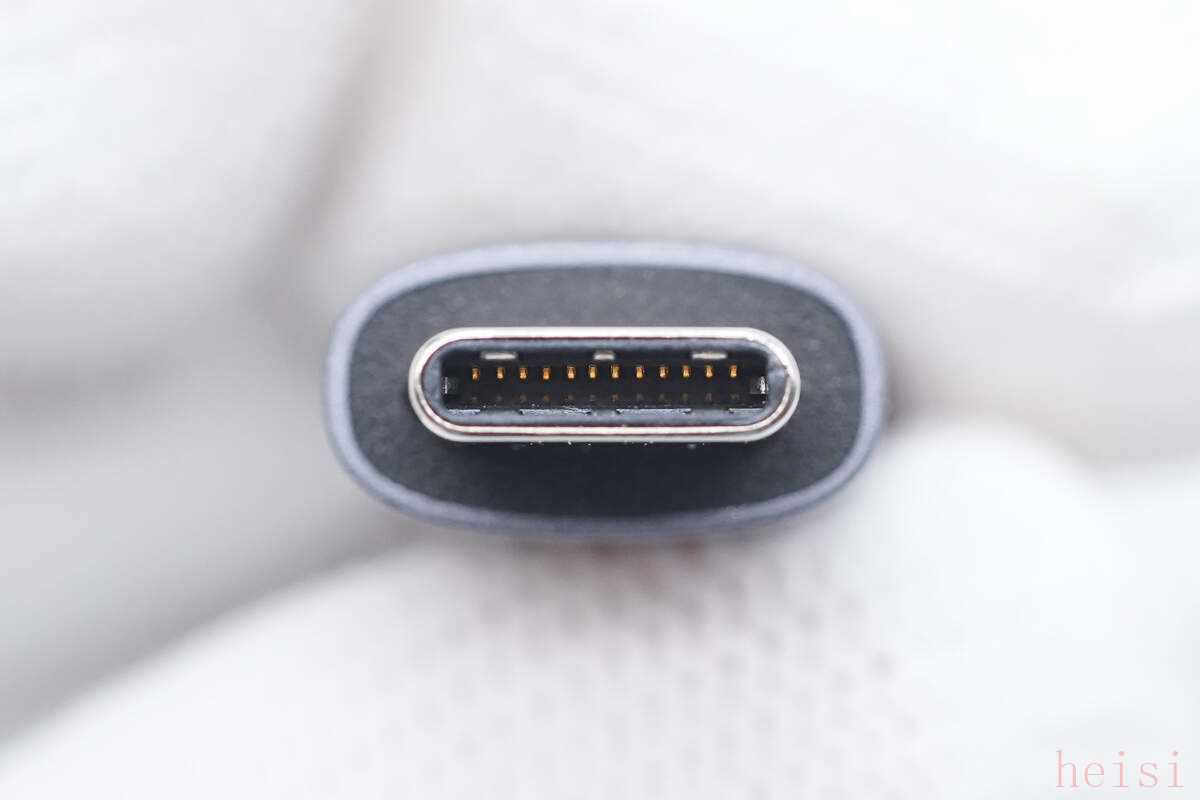

USB-C公頭內部特寫，滿PIN設計。

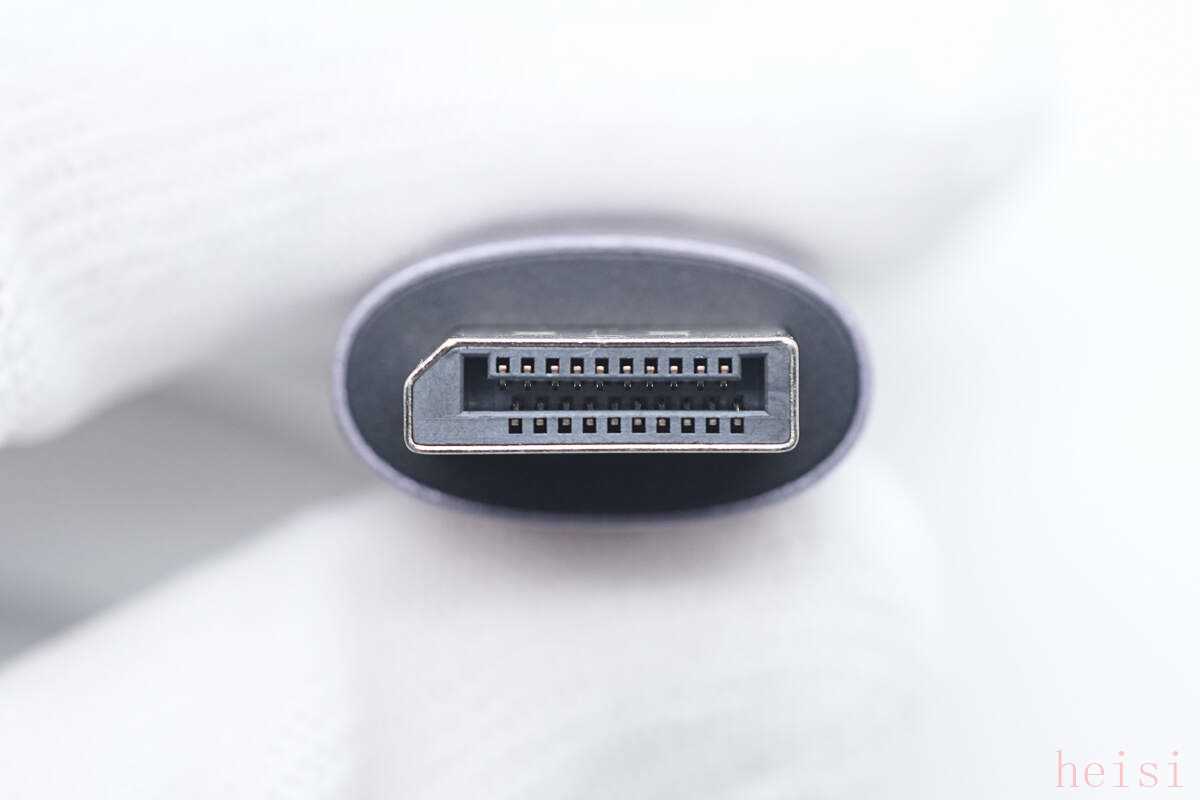

DP端子公頭特寫。

兩邊端子末端均做了抗彎折保護設計。

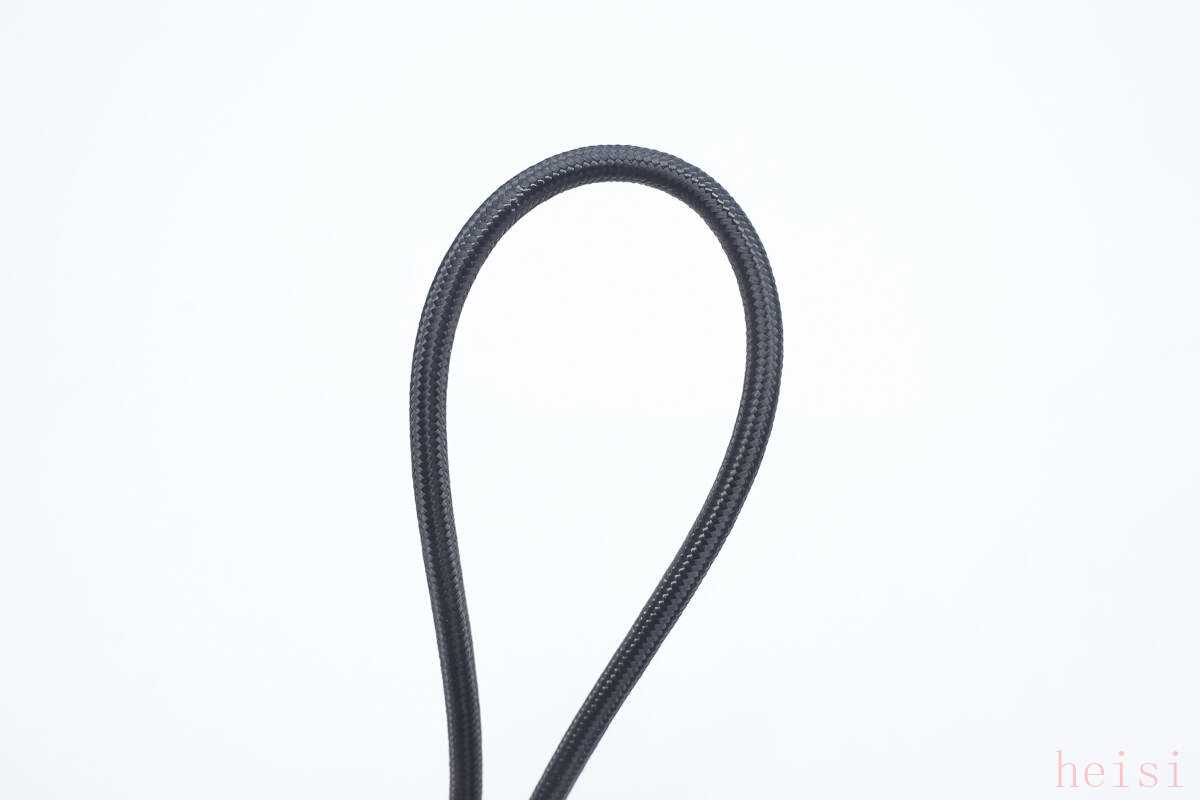

線身外套黑色仿尼龍編織外被，整體光滑無毛刺。

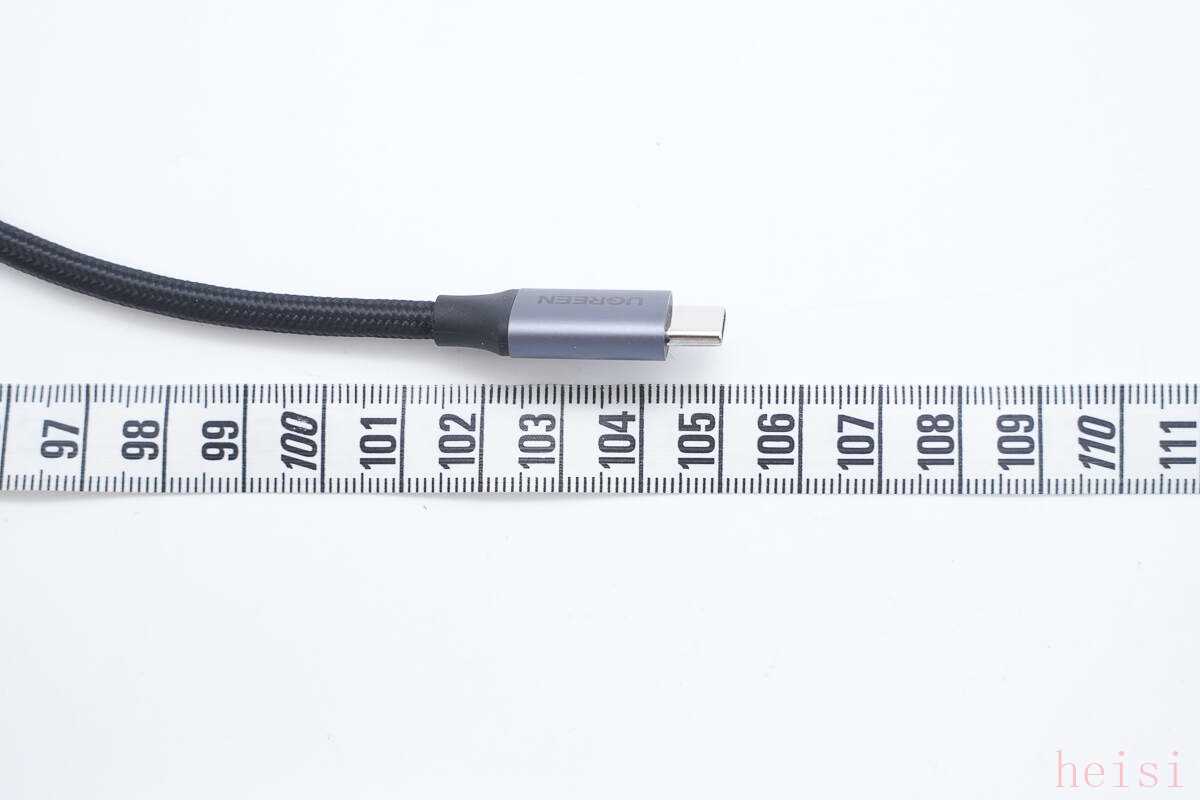

測得綠聯USB-C轉DP 8K數字高清線長度約為105cm。

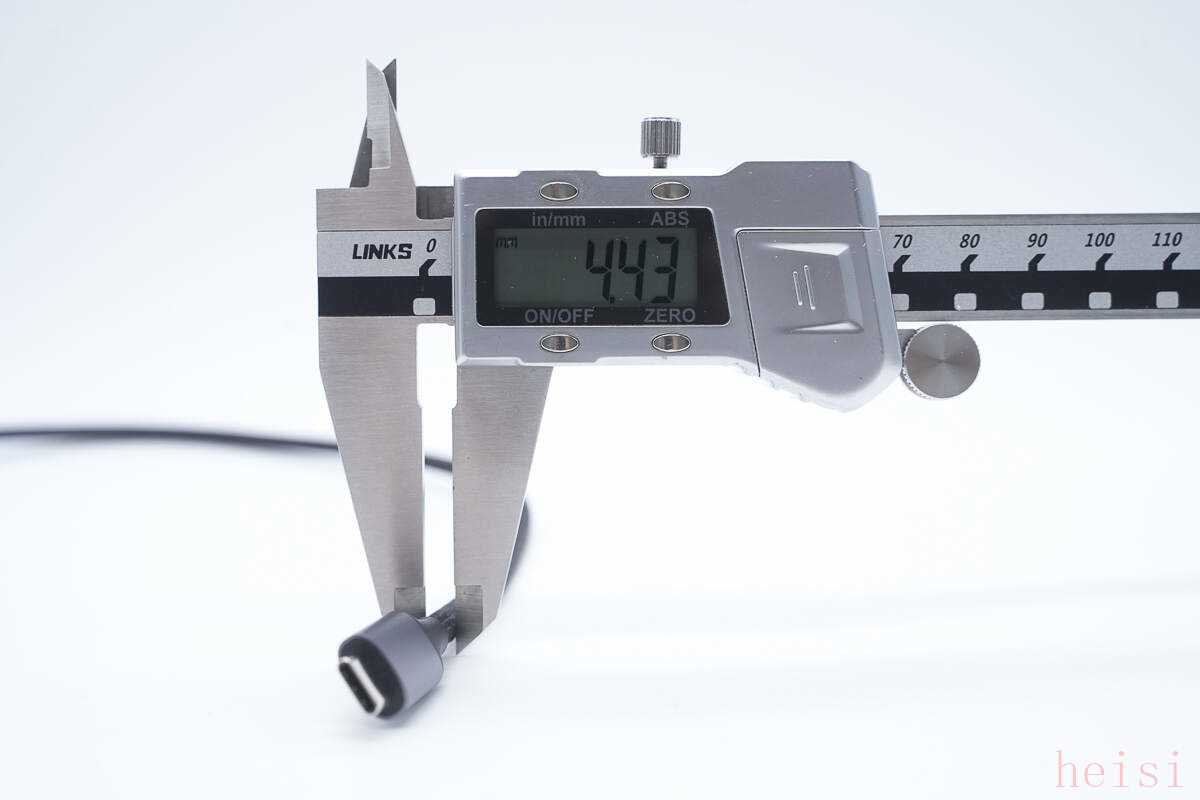

線身直徑為4.43mm。

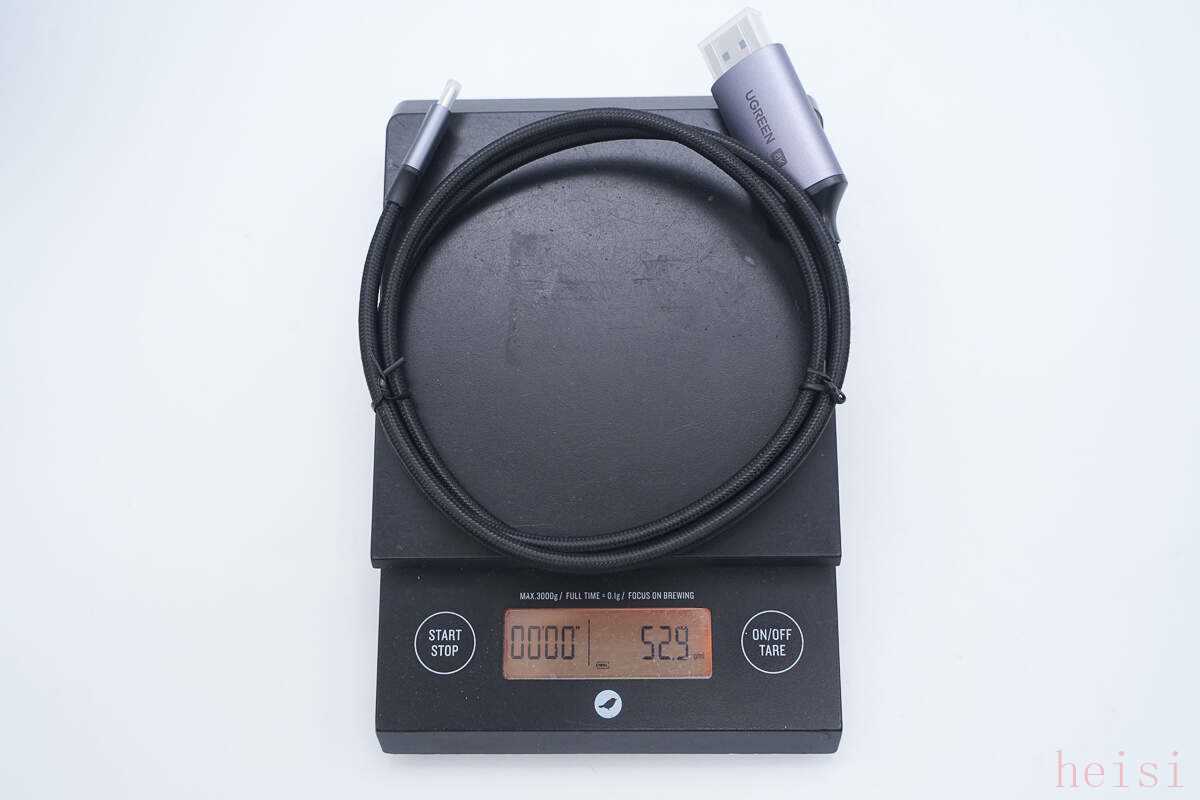

另外測得線纜重量約為53g。

綠聯USB-C轉DP 8K數字高清線拆解

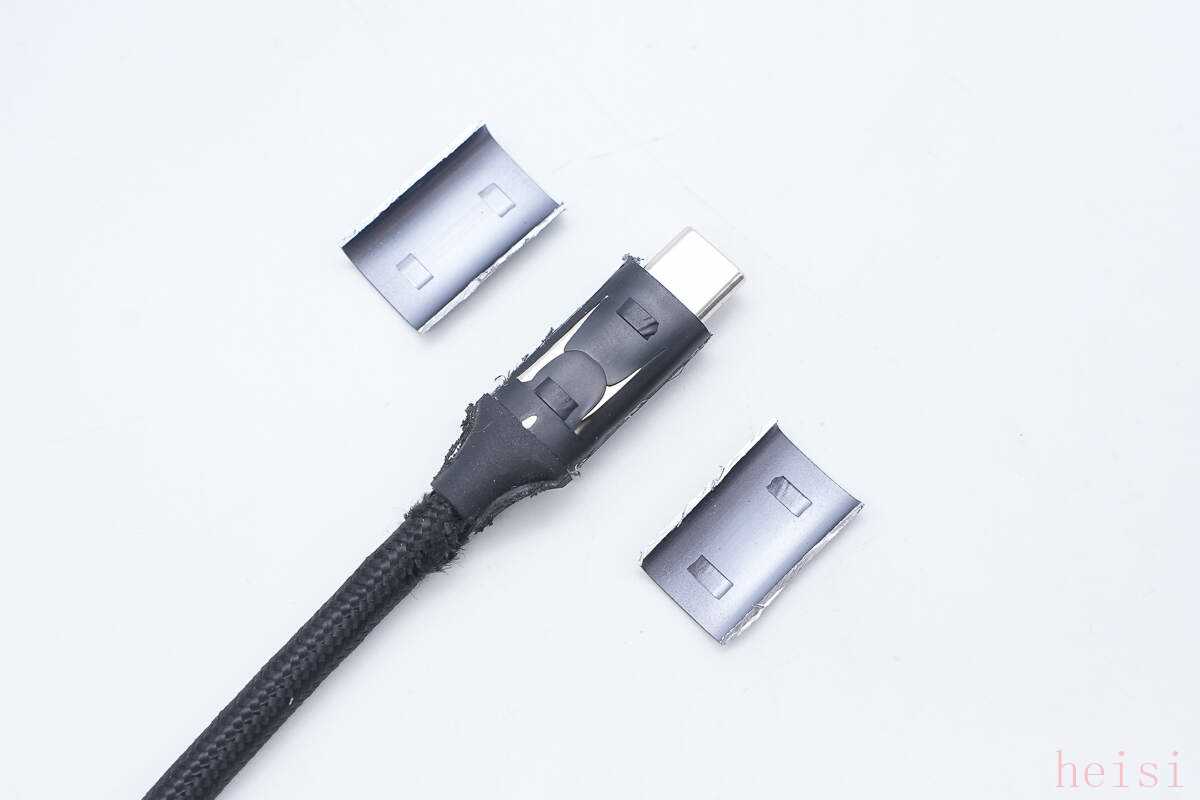

將USB-C端子金屬殼切割開，內部注塑填充隔離。

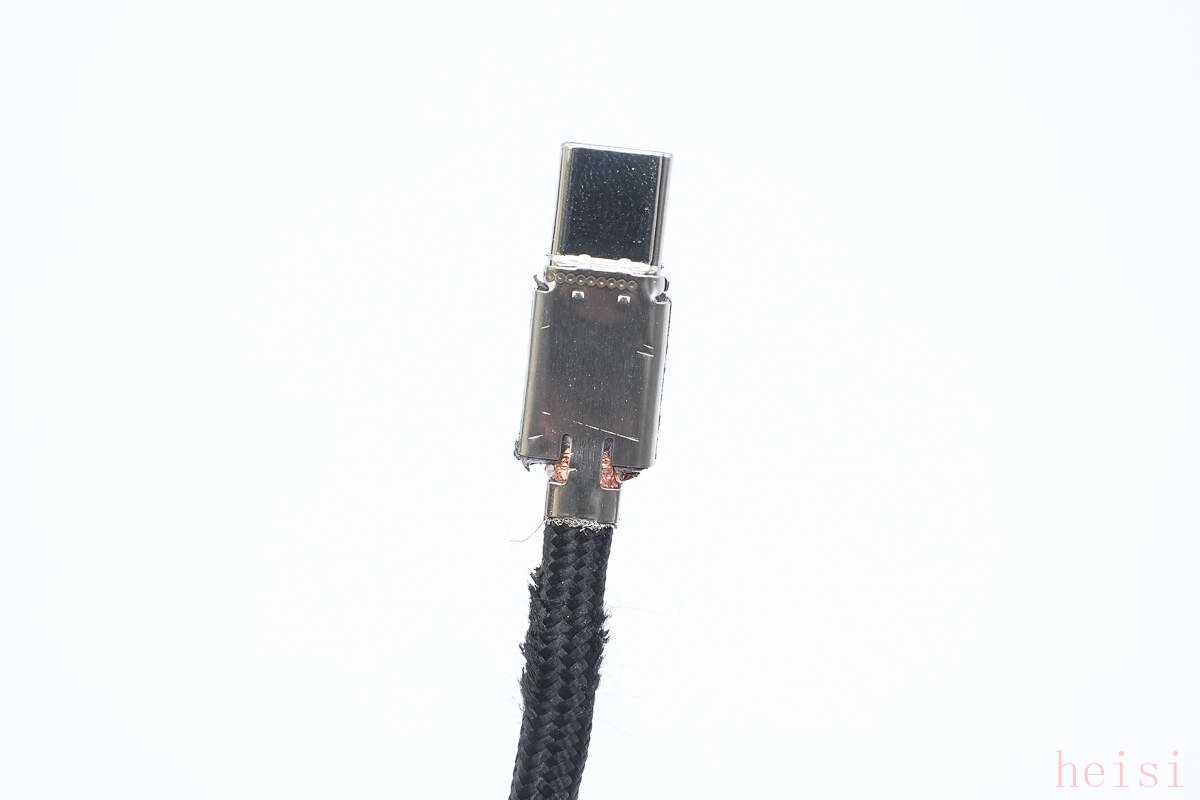

清理掉塑料，內部采用鋼套加強保護，鋼套與USB-C公頭金屬殼點焊連接。

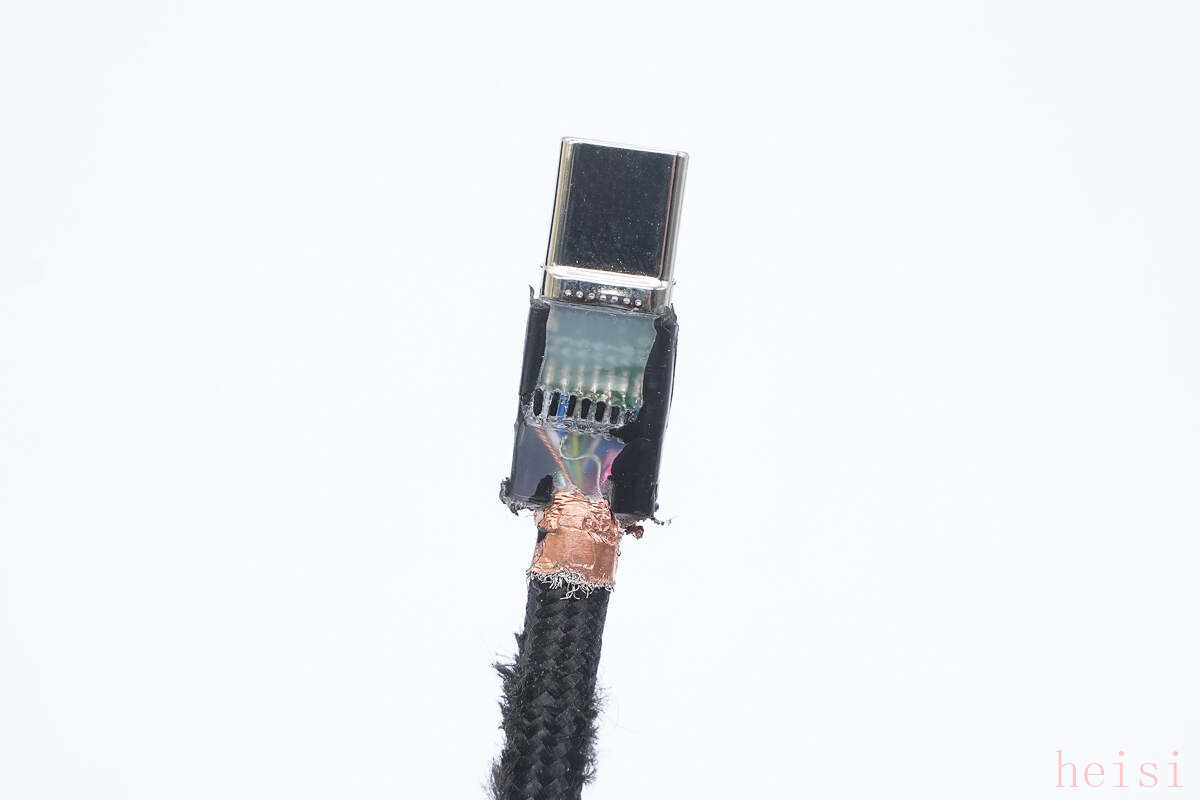

拆掉鋼套，內部小板和線芯注塑處理。

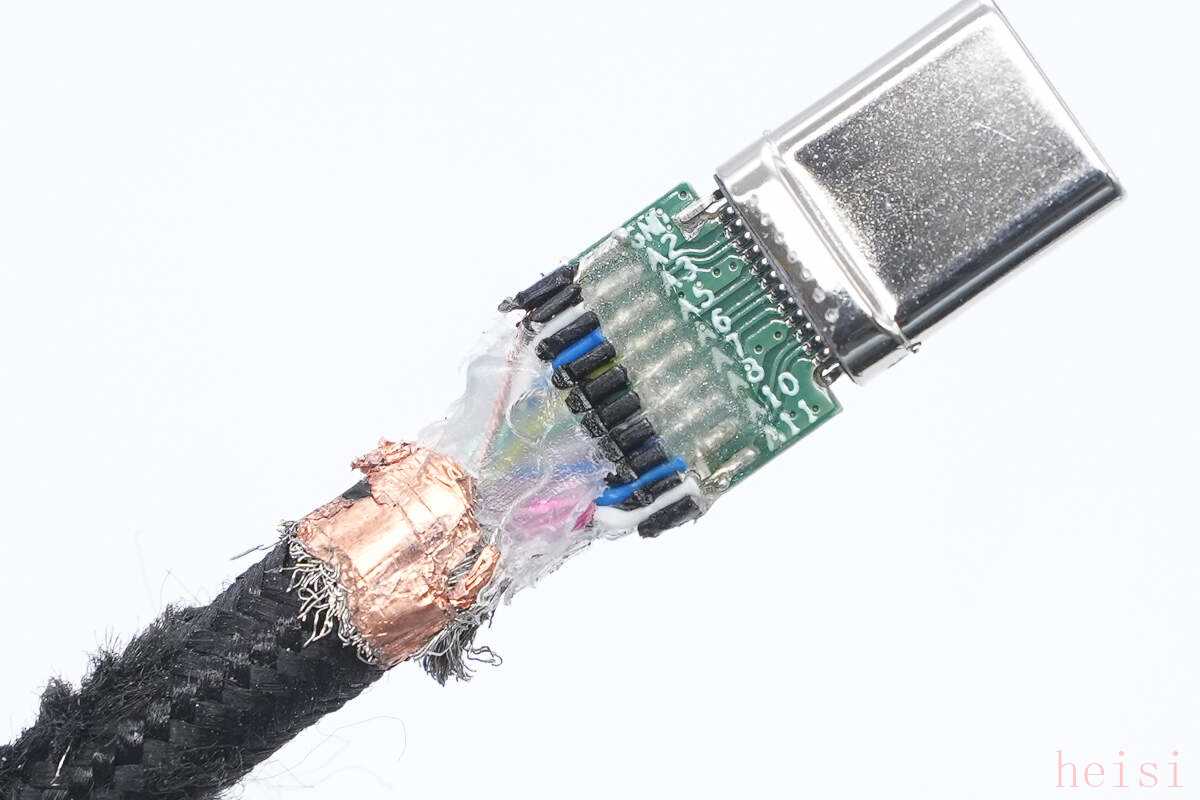

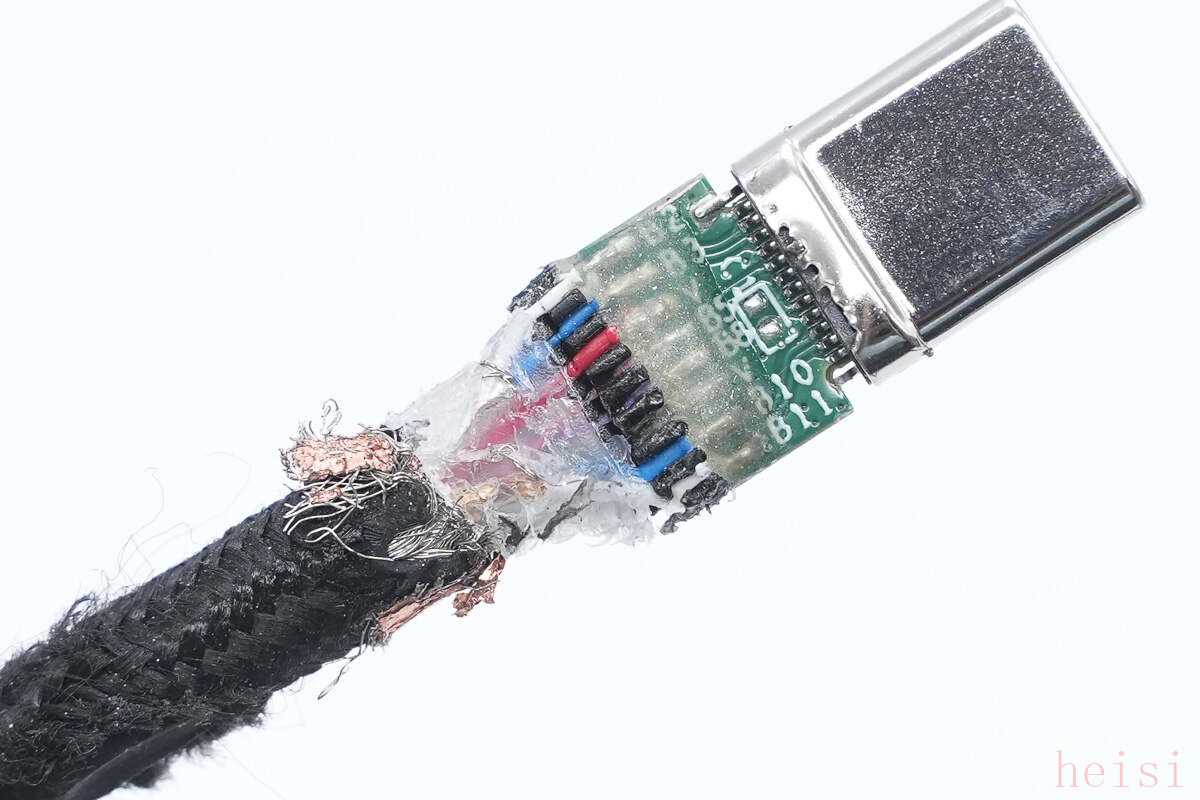

清理掉塑料，小板正面焊接線芯。

小板另一面也僅焊接剩余線芯。

USB-C公頭內部針腳鍍金處理。

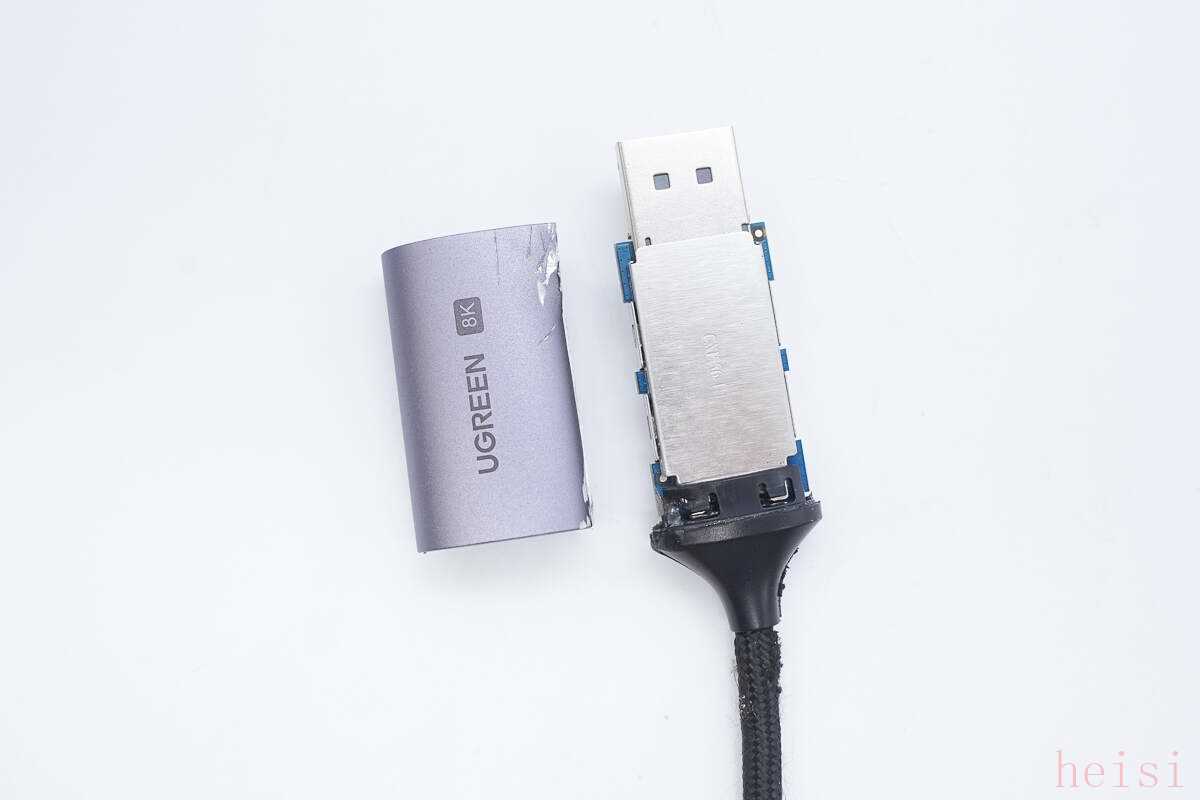

將另一端子外殼拆開，內部PCB小板覆蓋屏蔽罩。

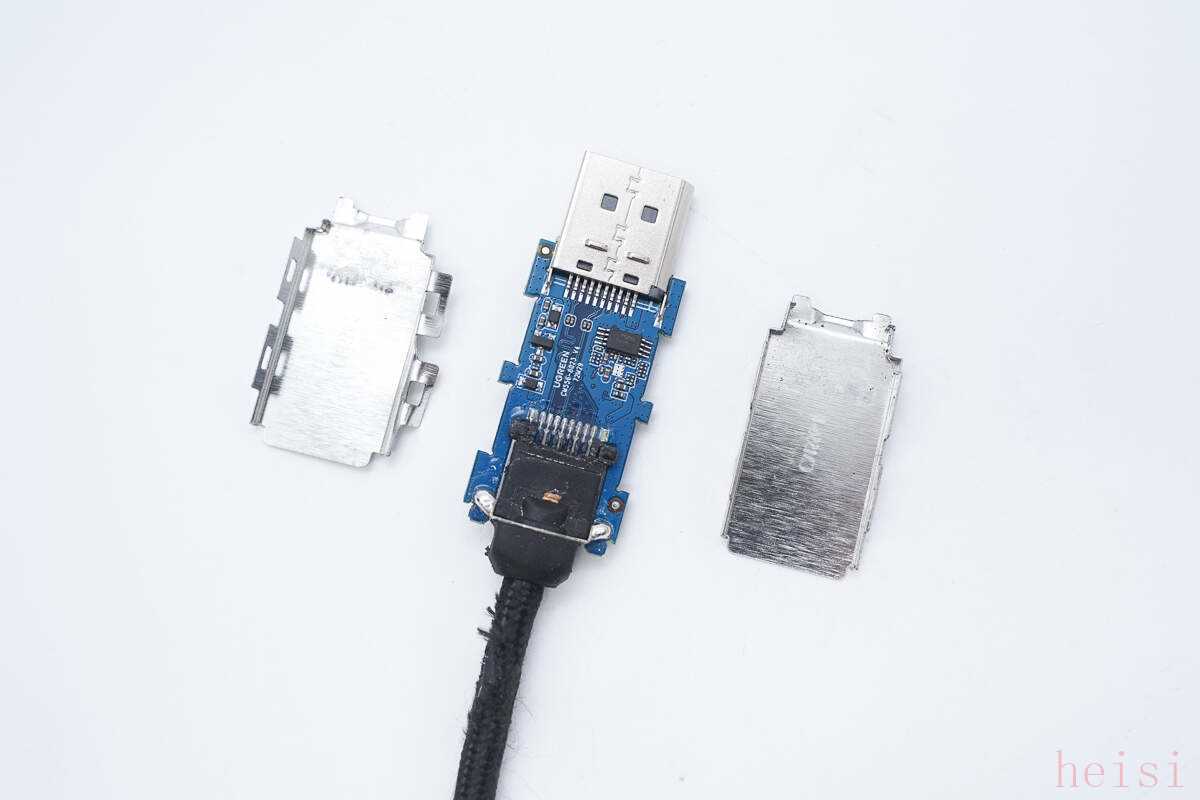

將屏蔽罩拆掉。

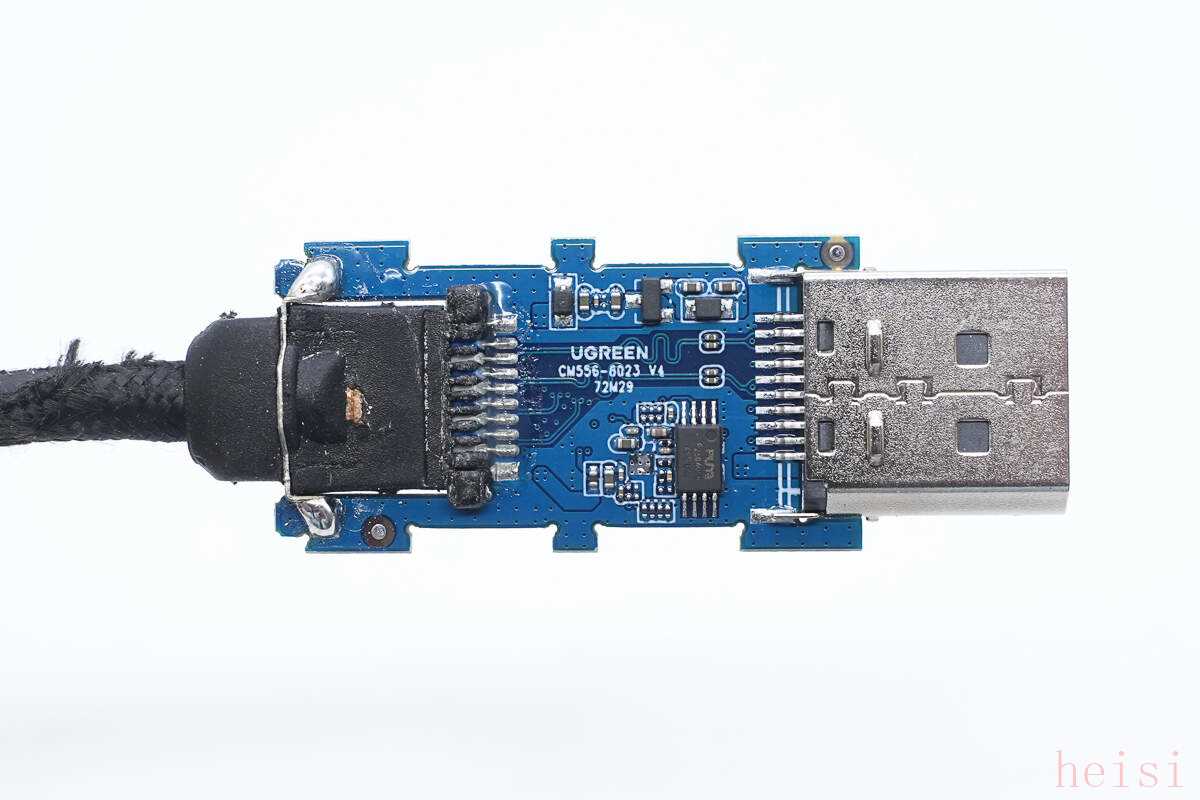

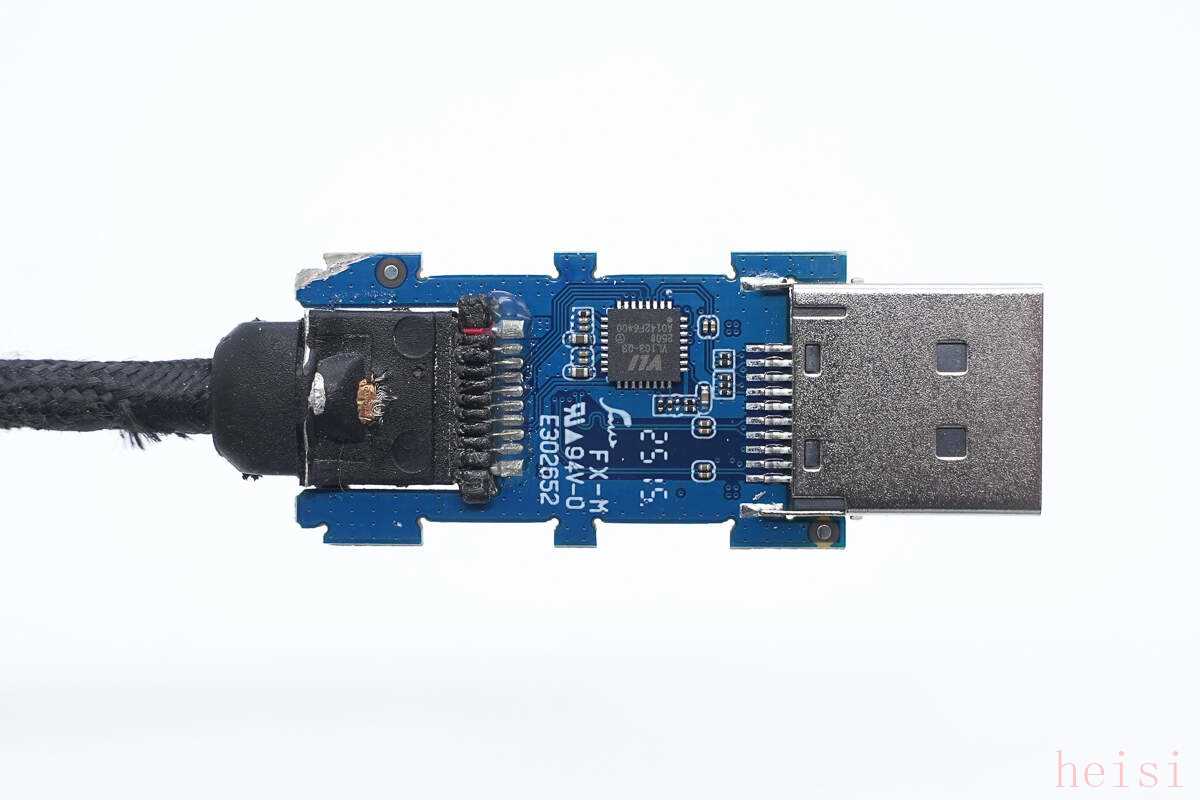

小板正面設有一顆接口控制器芯片。

另一面設有一顆存儲器。

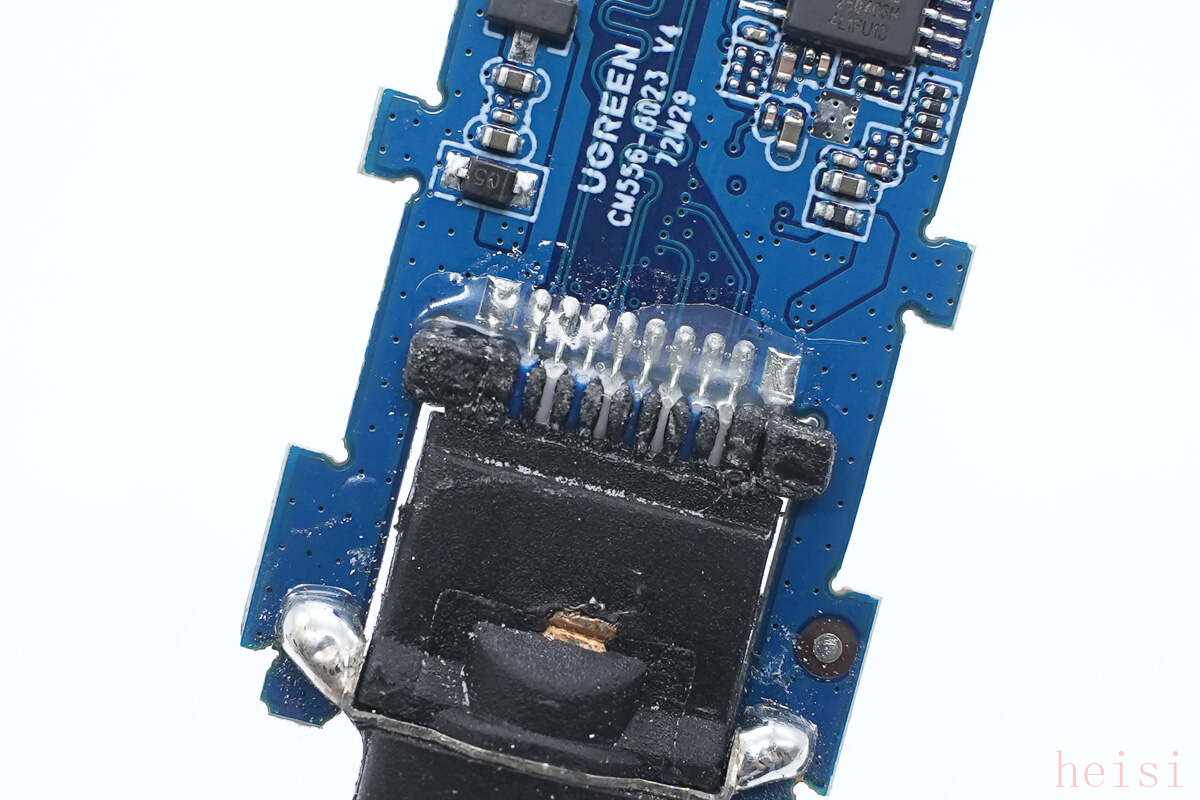

線芯焊接處特寫，打膠加固保護。

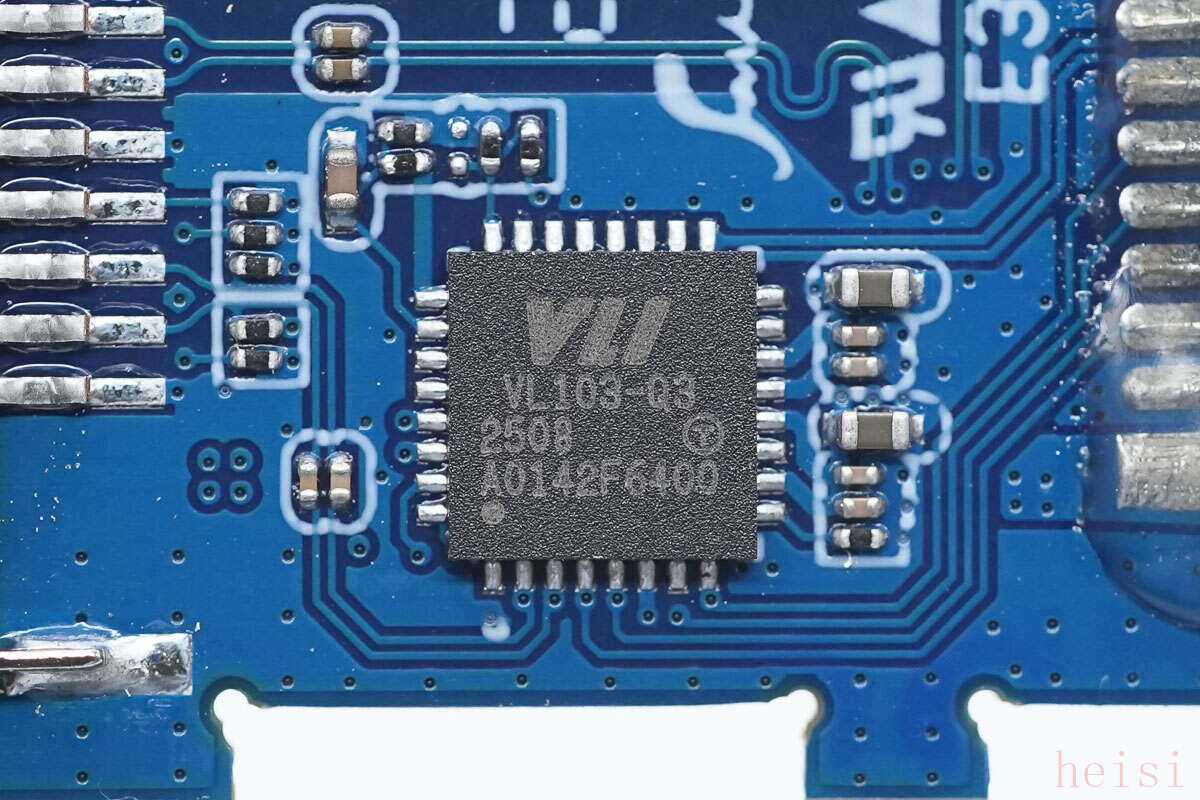

威鋒電子VL103-Q3是一顆高度集成的DP轉換器和PD3.0控制器，適用于USB-C視頻轉換器和USB-C多功能轉換器。

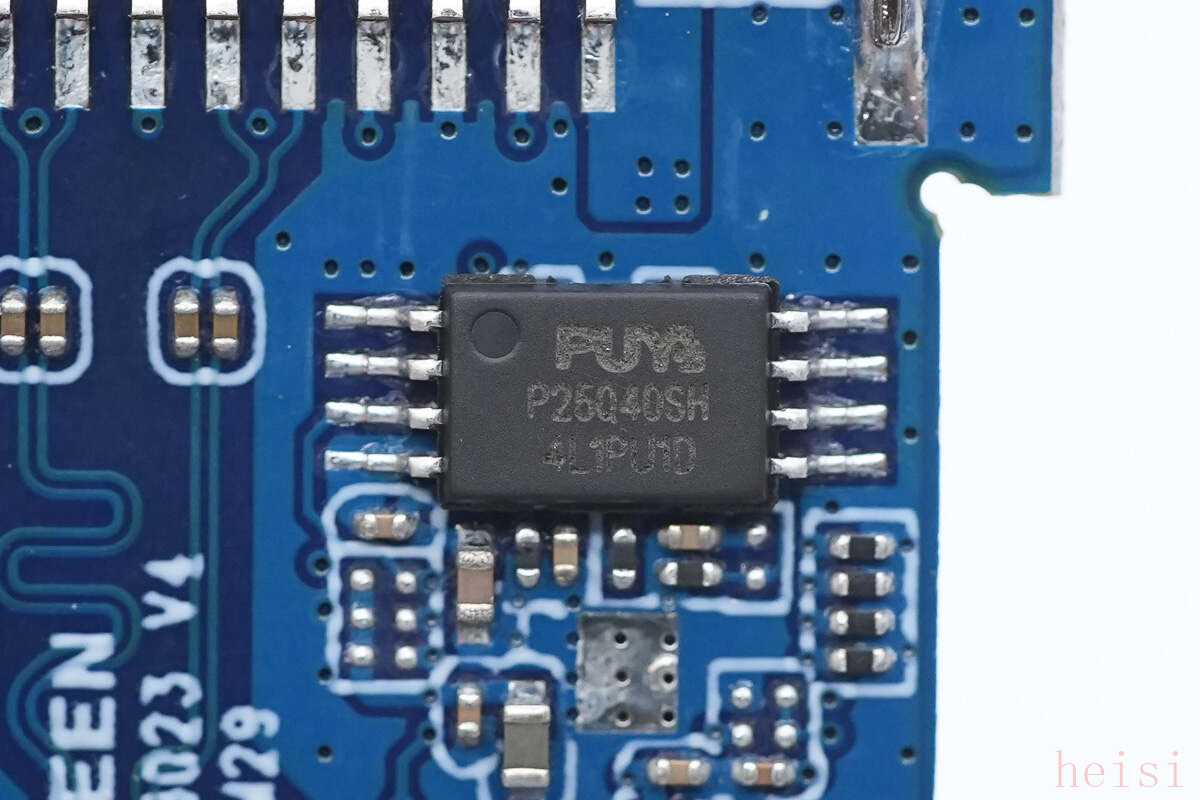

外置存儲器來自Puya普冉，型號P25Q40SH，容量為4Mb，采用TSSOP8封裝。

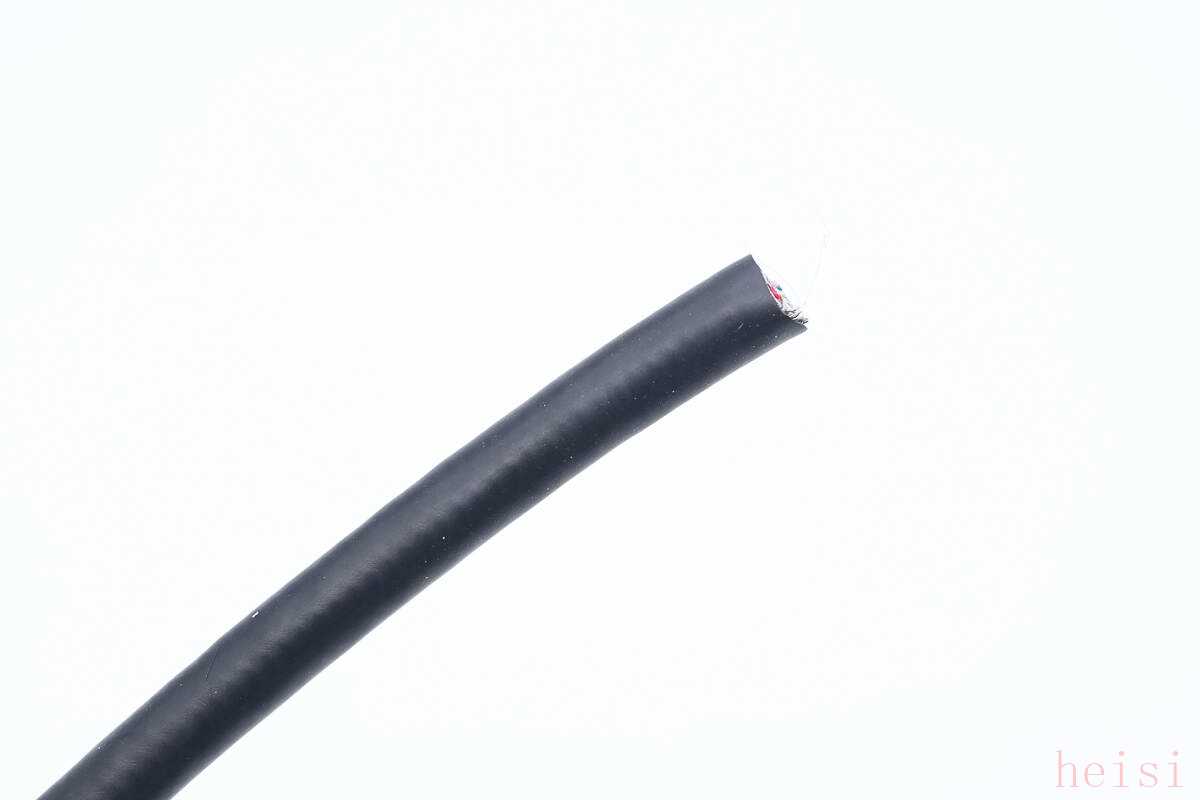

將線纜剪斷，線身外被下是TPE材質外皮。

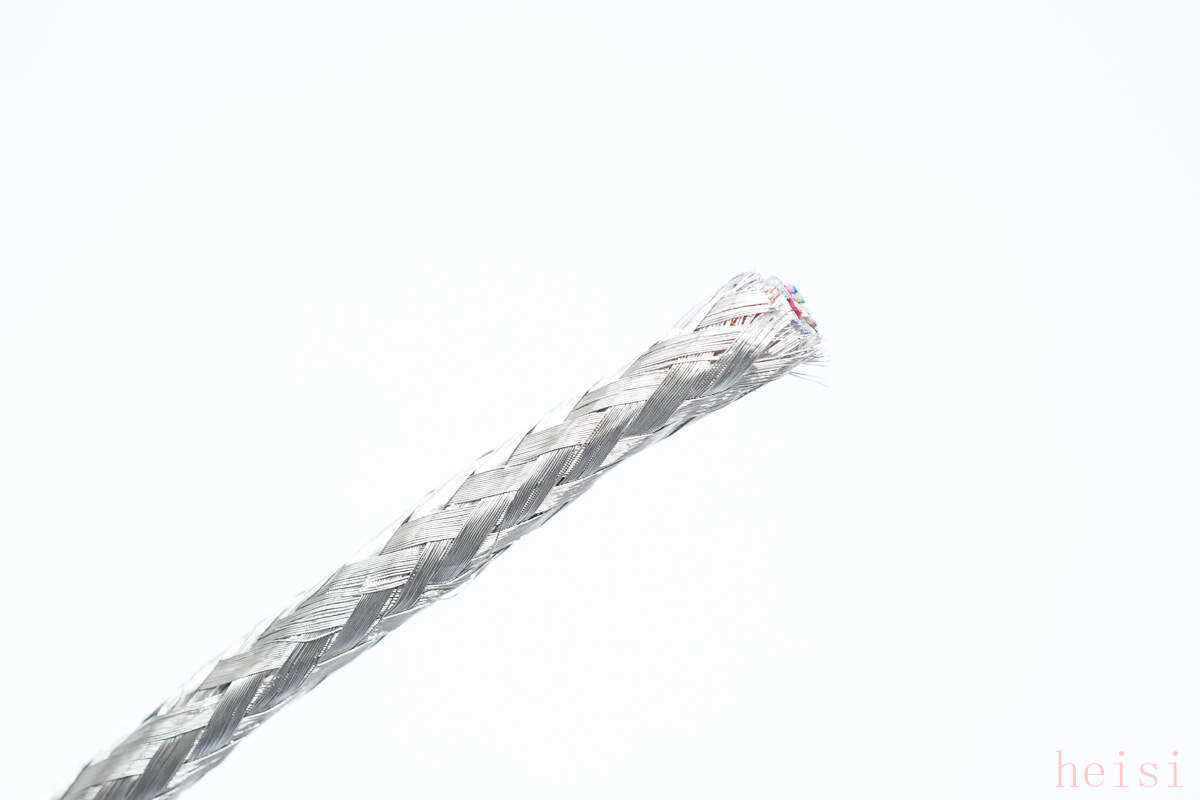

外皮下設有一層編織屏蔽網。

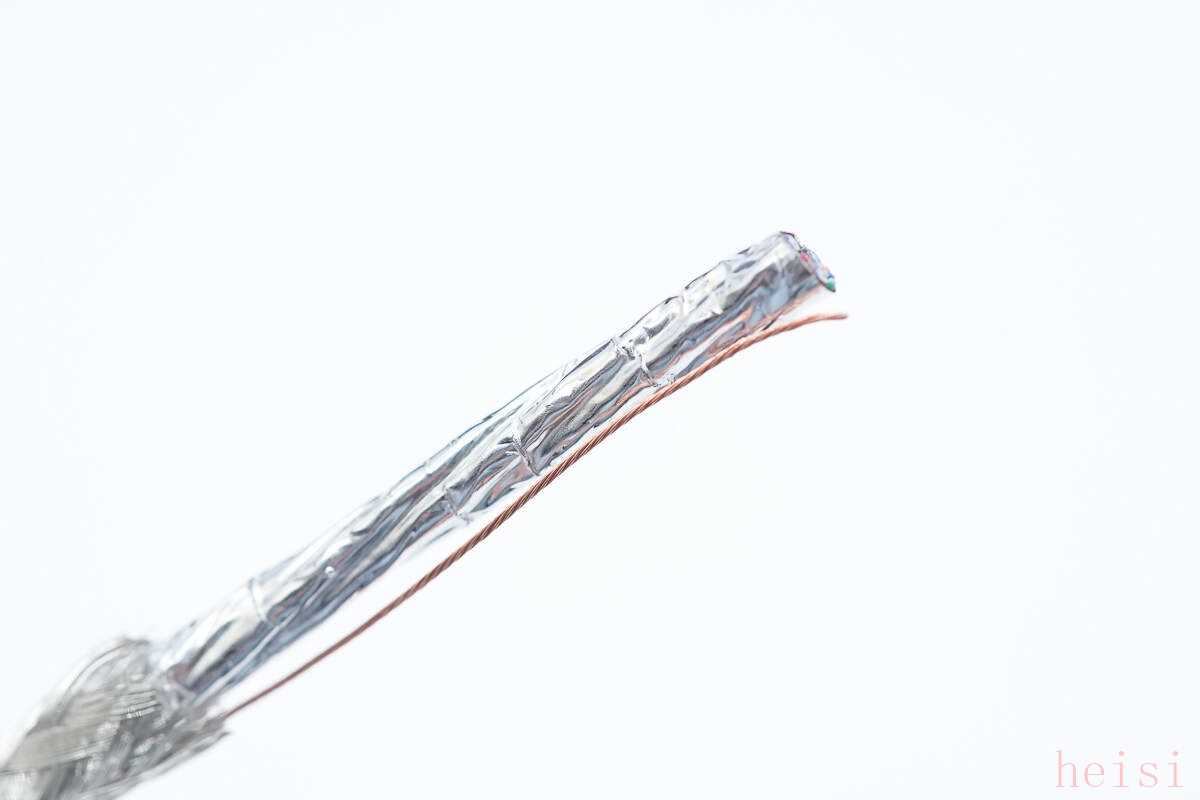

內部線芯包裹屏蔽鋁箔，此外設有一根裸露銅接地線。

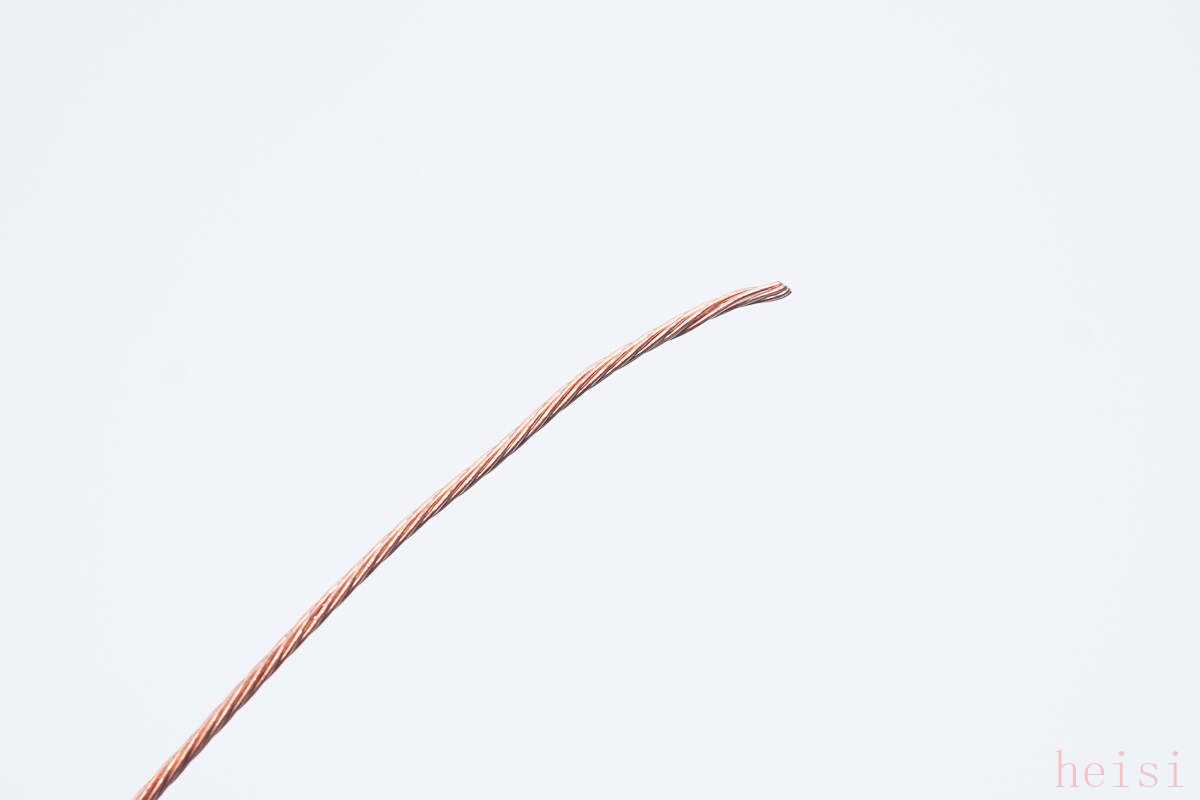

銅接地線特寫。

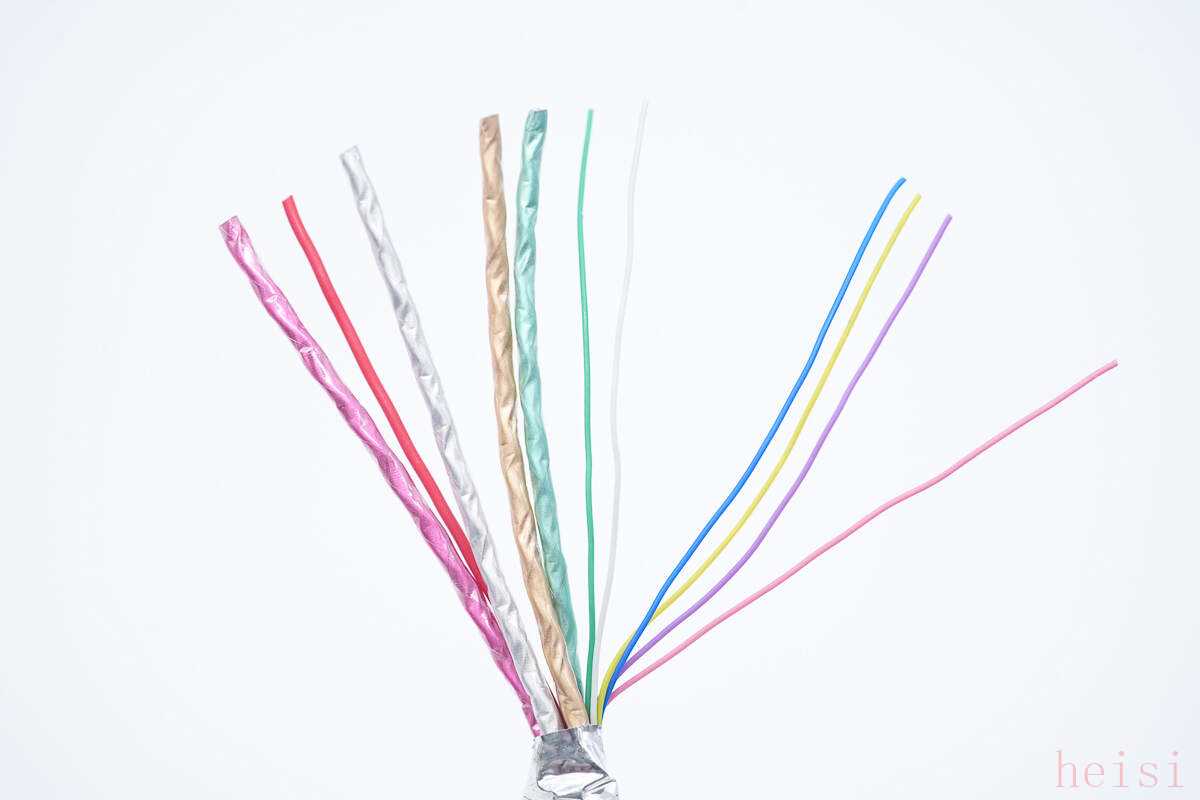

線纜內部線芯特寫，包括USB 2.0、CC1/CC2、VBUS1/VBUS2芯線，4組DP差分對以及電力芯線。

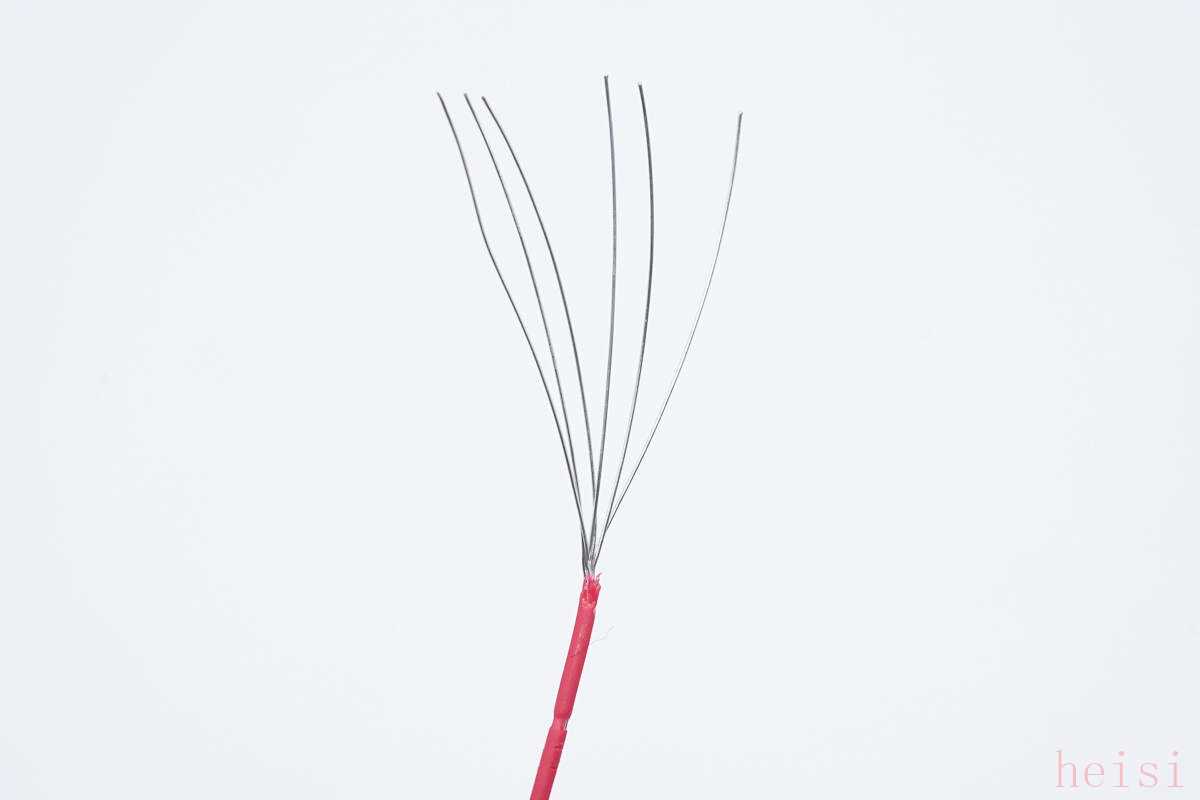

紅色電力線芯特寫。

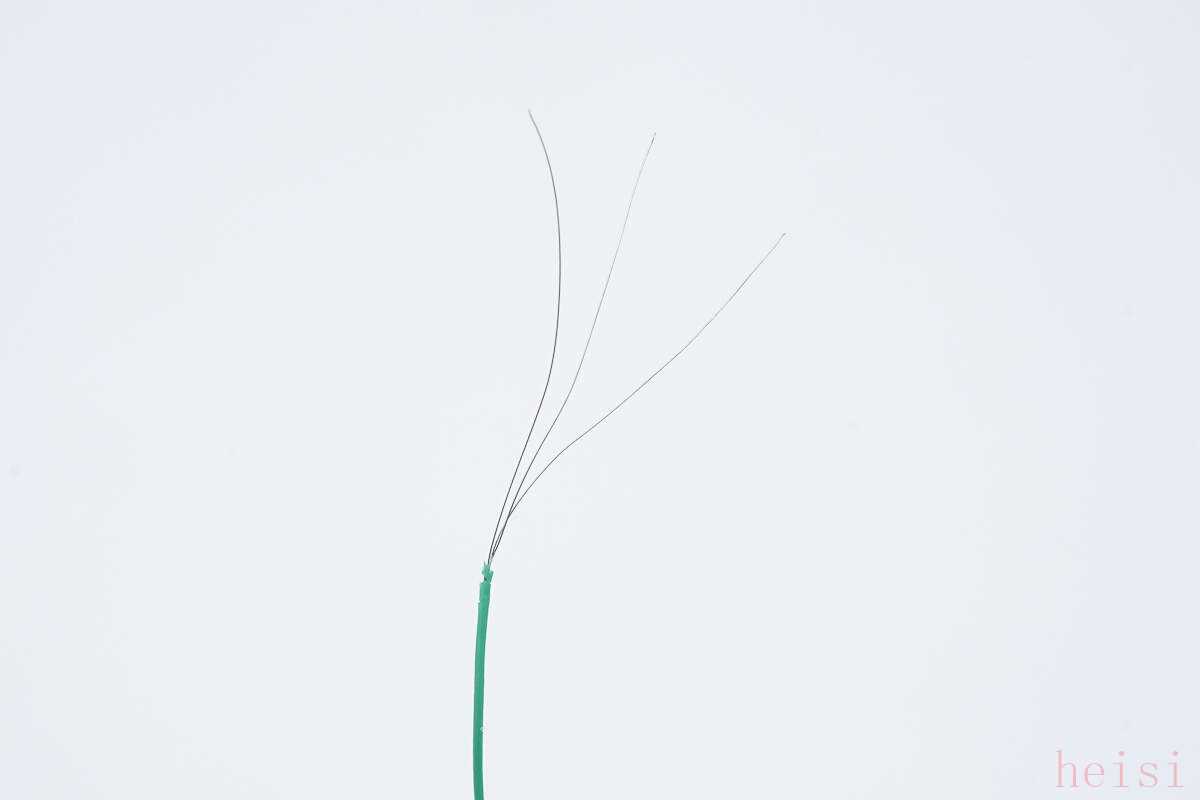

USB2.0數據線特寫，綠色為D+線芯。

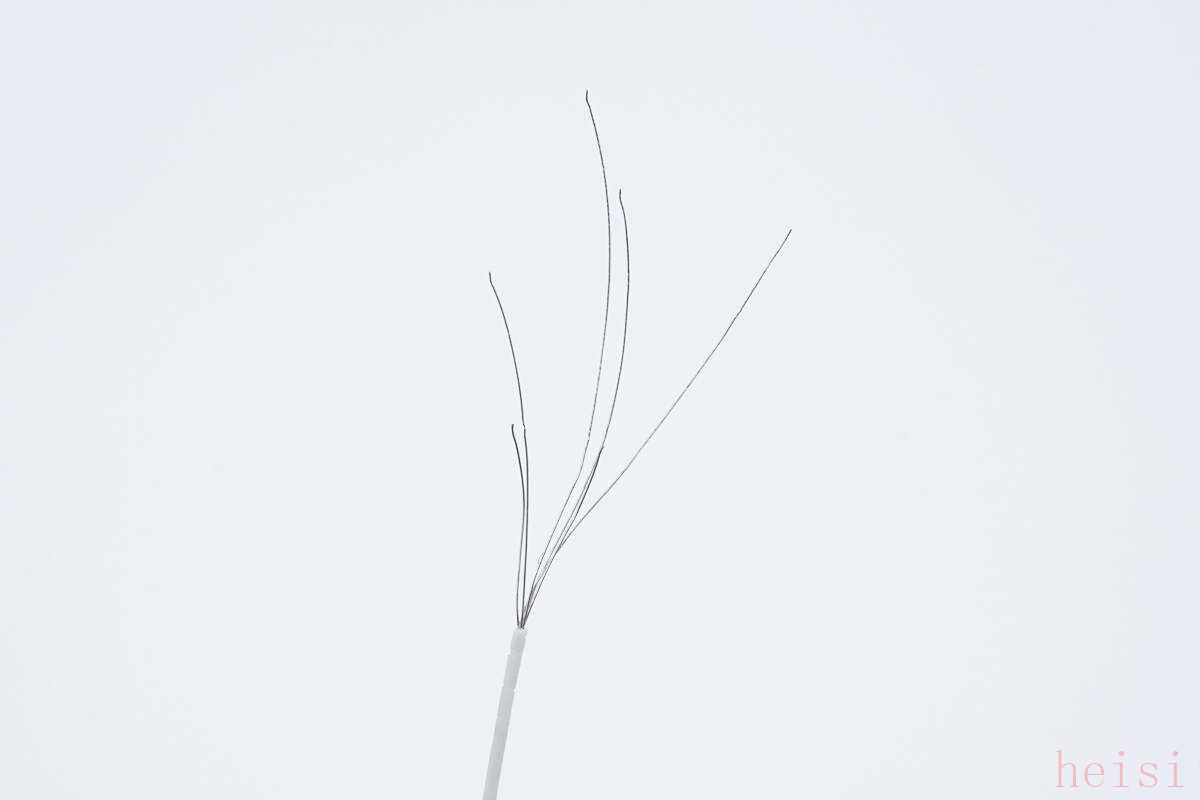

另一根USB2.0數據線特寫，白色為D+線芯。

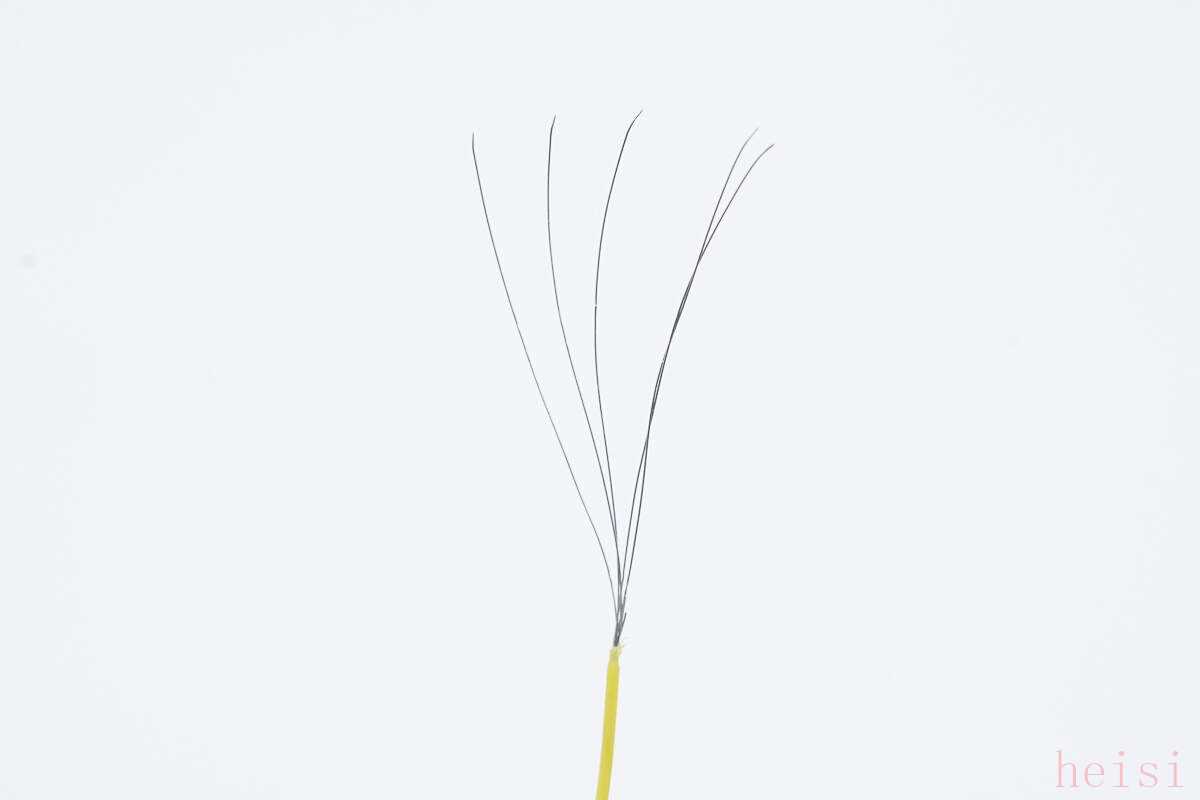

黃色CC1線芯特寫。

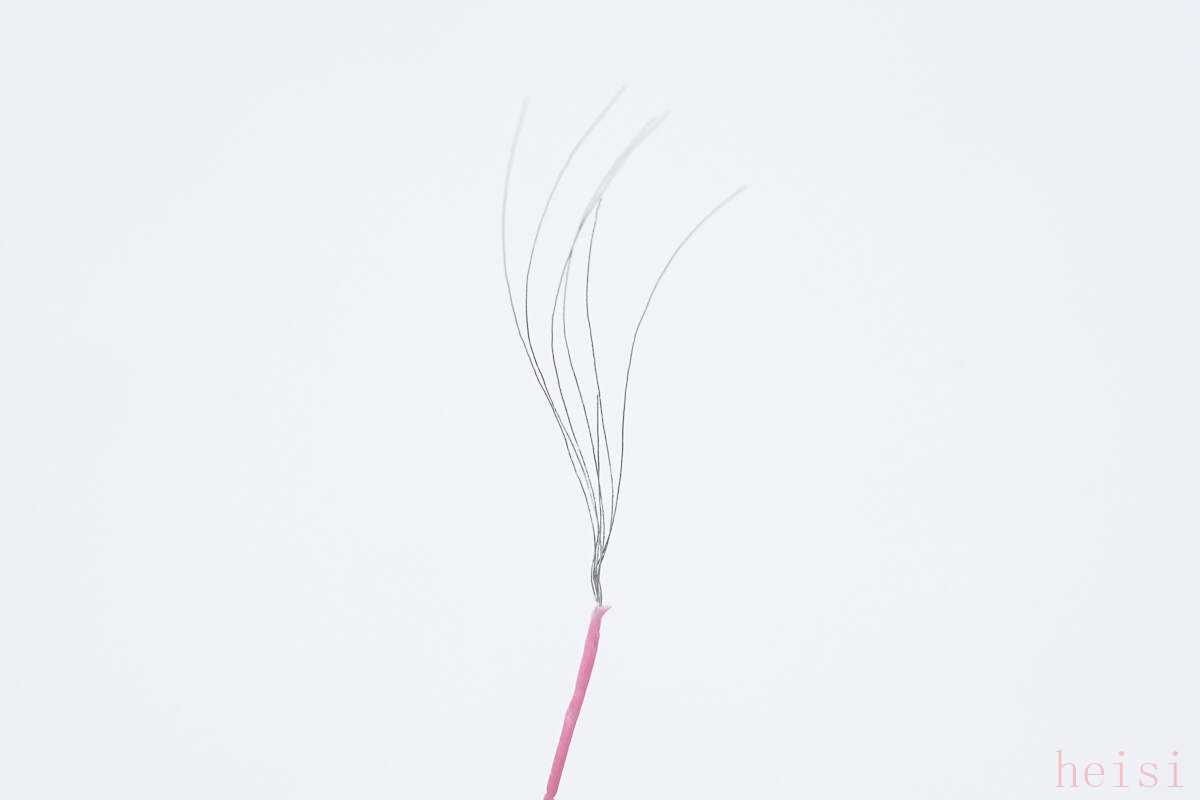

粉色CC2線芯特寫。

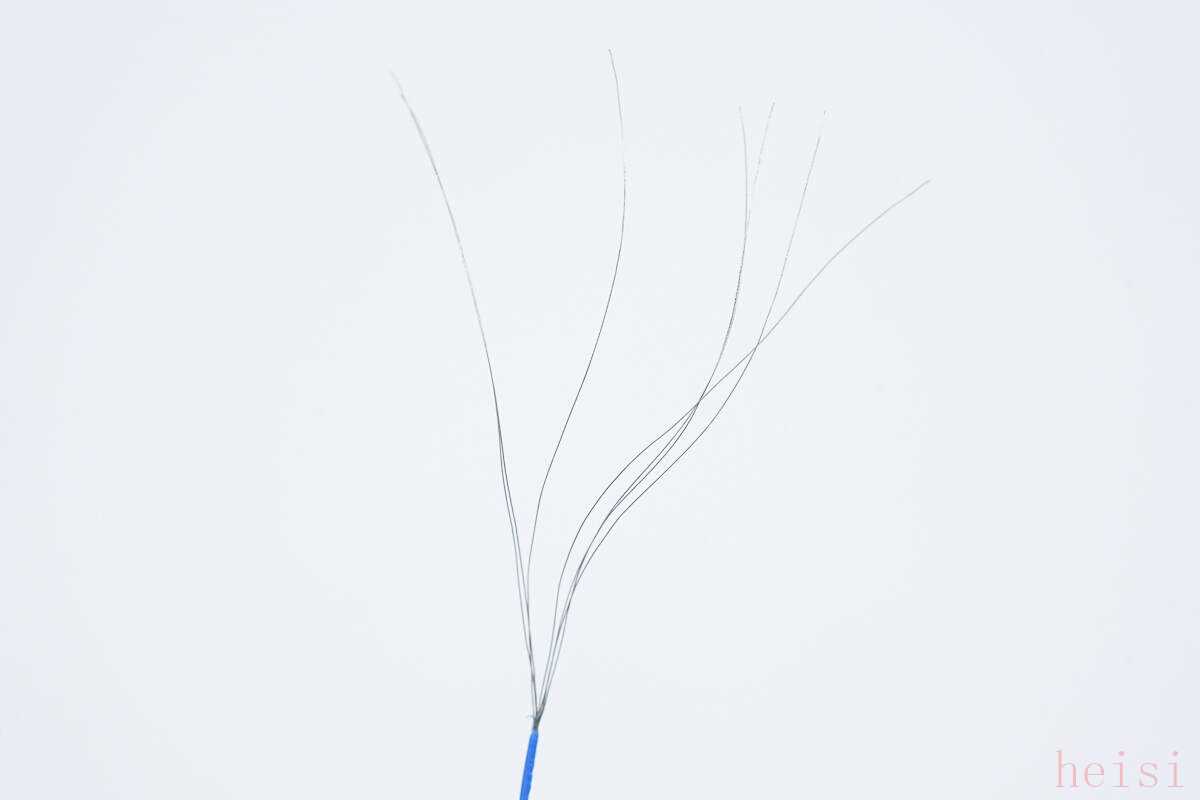

藍色SBU1線芯特寫。

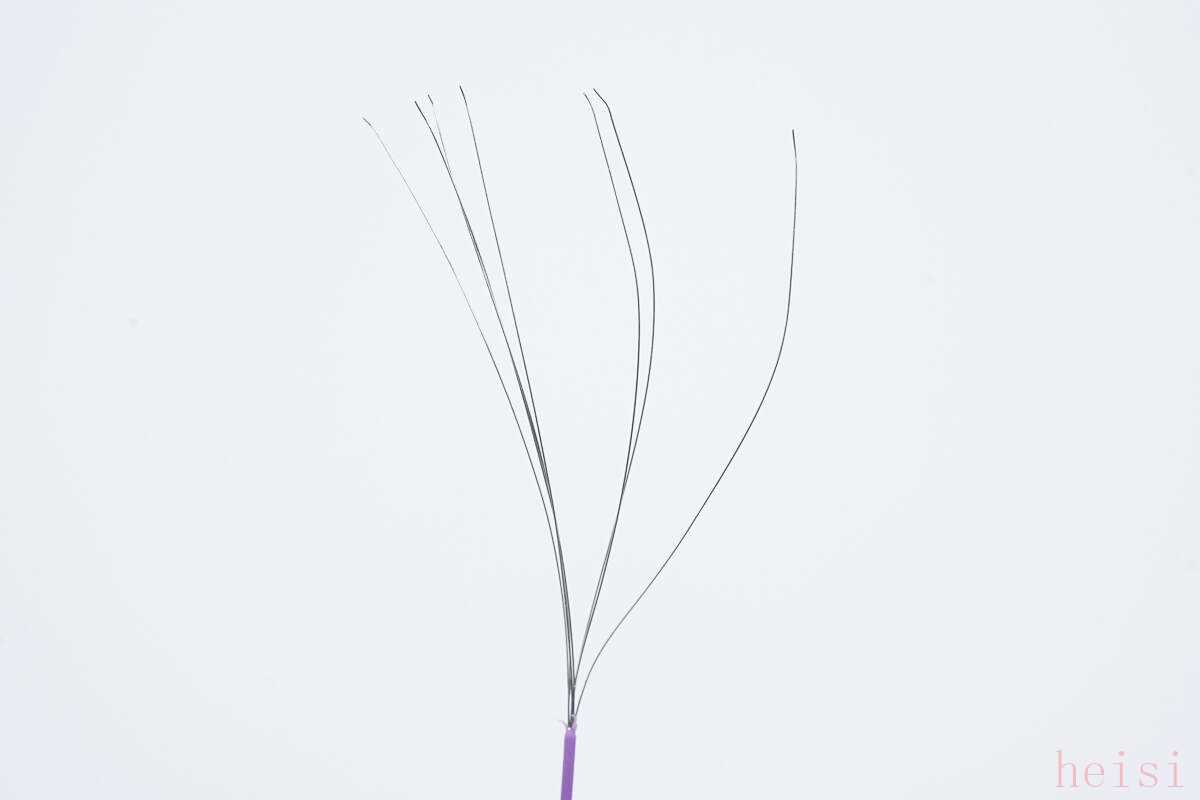

紫色SBU2線芯特寫。

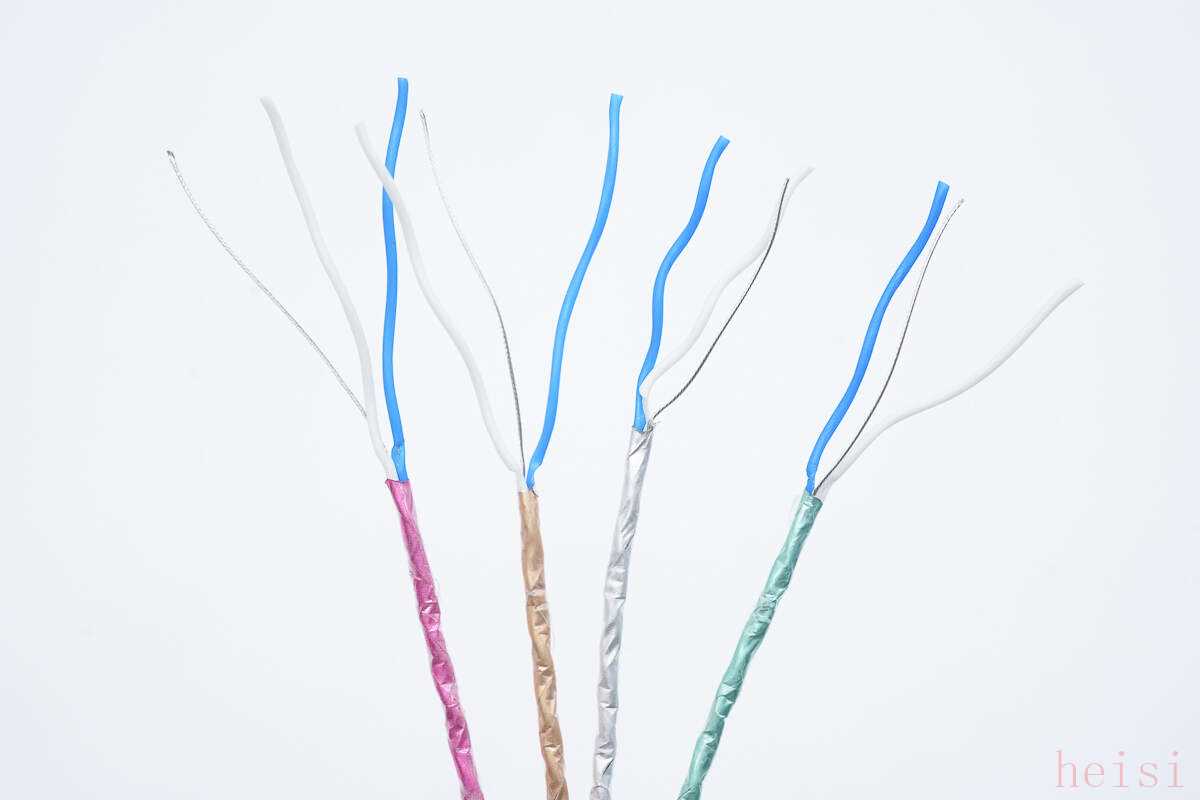

4組DP差分對特寫，內部是藍、白線芯以及裸露地線。

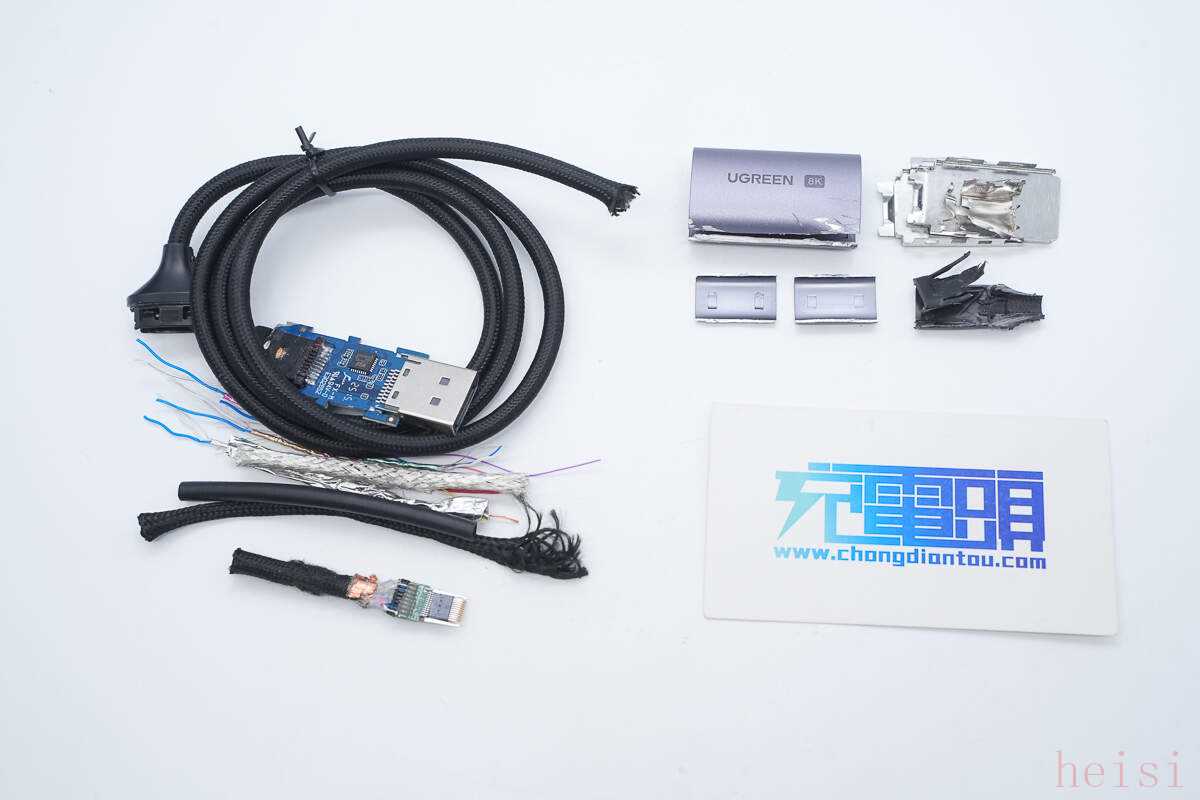

全部拆解一覽，來張全家福。

充電頭網拆解總結

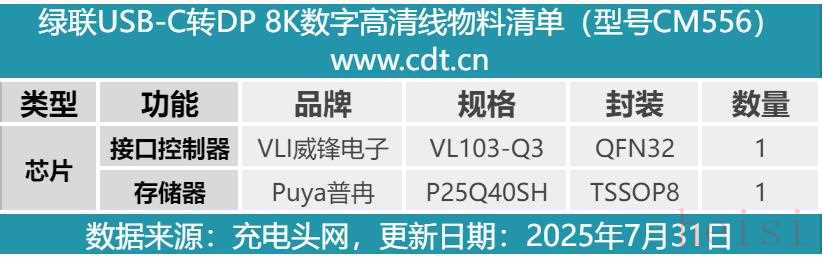

最后附上綠聯USB-C轉DP 8K數字高清線的核心器件清單，方便大家查閱。

綠聯USB-C轉DP 8K數字高清線線身采用仿尼龍編織外被，端子采用甄選鋁合金外殼，精致耐用。此外設計有1/1.5/2/3m四種長度可選，以滿足辦公桌面到展廳教室等場景的使用需求。

線纜支持32.4Gbps總帶寬以及G-Sync和FreeSynC、FEC、DSC等先進技術，并兼容AMD/NVIDIA等性能顯卡，還支持8K分辨率以及杜比全景環繞音，讓用戶獲得極致的游戲、觀影體驗。

充電頭網通過拆解了解到，線纜USB-C端子內部注塑以及加裝鋼套提升強度處理，針腳鍍金處理。DP端子上設有屏蔽罩抗干擾，小板上設有威鋒電子VL103-Q3方案以及普冉存儲器。線身內部設有屏蔽網、鋁箔，多重屏蔽抗干擾實現信號互不干擾，降低損耗，信號傳輸更穩定，大大降低延遲、閃屏、黑屏等可能性，整體做工可靠。
