來源網絡拆解一款國外售賣的100W氮化鎵（GaN）快充電源，并評估其用料是否值500多美元的售價，需要考慮多個方面。以下是一個詳細的評估框架：
### 1. "品牌和聲譽"
- "品牌知名度"：知名品牌通常在研發、質量和客戶服務方面投入更多，但價格也更高。
- "用戶評價"：查看國外論壇、社交媒體和電商平臺的用戶評價，了解產品的實際表現和口碑。
### 2. "技術規格"
- "輸出功率"：100W氮化鎵快充通常支持多種快充協議，如PD、QC、PPS等。
- "電壓和電流"：輸出電壓和電流的范圍，以及是否支持可調電壓。
- "兼容性"：支持的設備類型，如筆記本電腦、手機、平板等。
### 3. "核心組件"
- "氮化鎵芯片"：氮化鎵芯片是快充電源的關鍵，成本較高。查看芯片的品牌和型號，如Texas Instruments（TI）、Analog Devices（ADI）等。
- "電感"：電感的質量和尺寸會影響效率和發熱。高品質的電感通常更貴。
- "電容"：電容的品牌和類型（如固態電容、鋁電解電容）會影響穩定性和壽命。
- "控制芯片"：控制芯片的品牌和性能，如UCC28700、UC3845等。
###
相關內容：

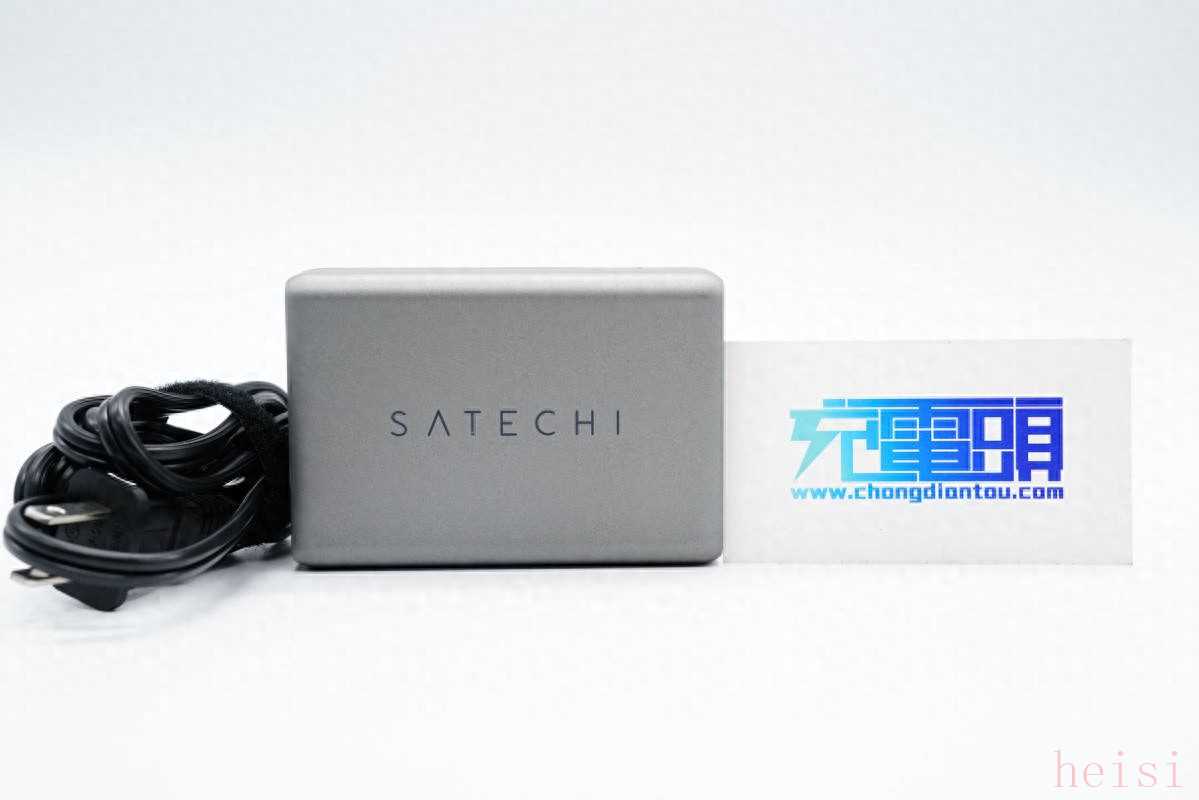

最近充電頭網拿到了SATECHI一款100W氮化鎵快充充電器，其自帶電源線纜，配備2C1A接口，其中兩個USB-C口均支持100W PD快充，且單口輸出性能完全一樣，可盲插使用，作為一款桌面充使用，可以方便用戶日常充電。另外還支持60W+30W雙口充電策略。下面我們就對這款充電器進行詳細拆解，一起來看看內部設計用料。一、SATECHI 100W氮化鎵充電器外觀

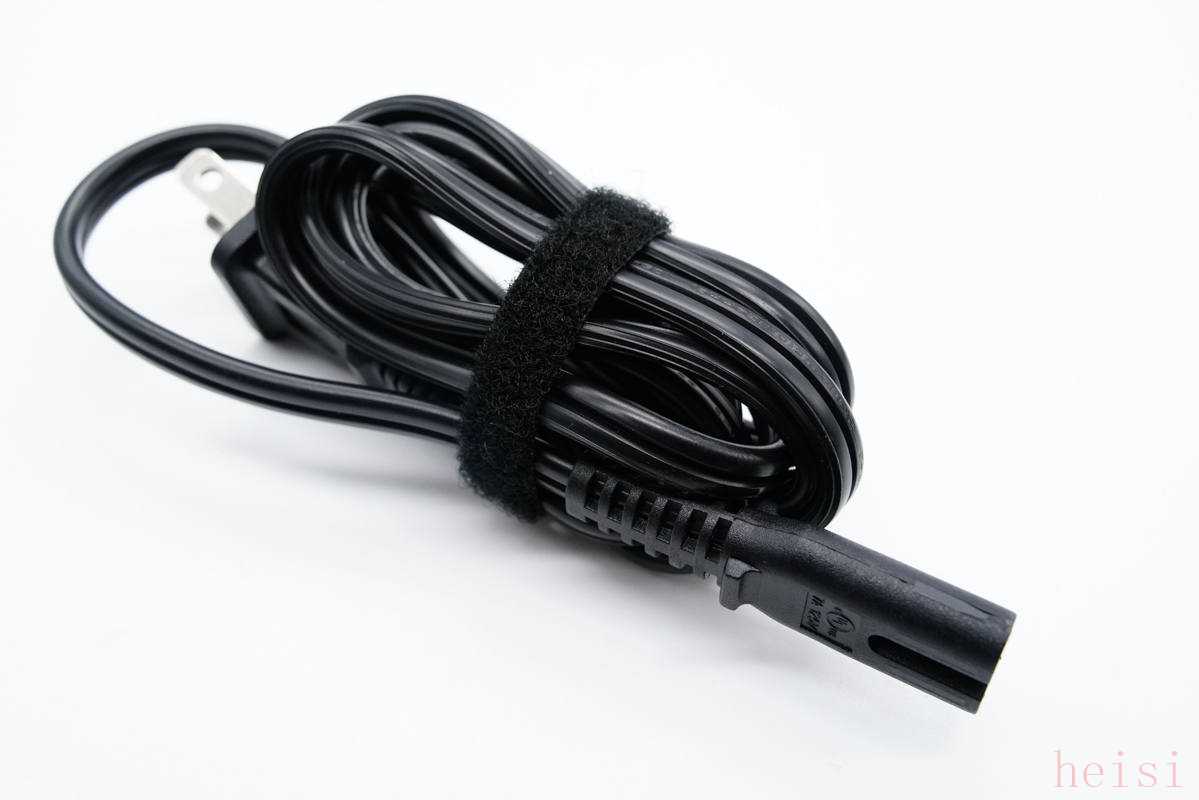

電源線使用魔術扎帶捆綁整理。

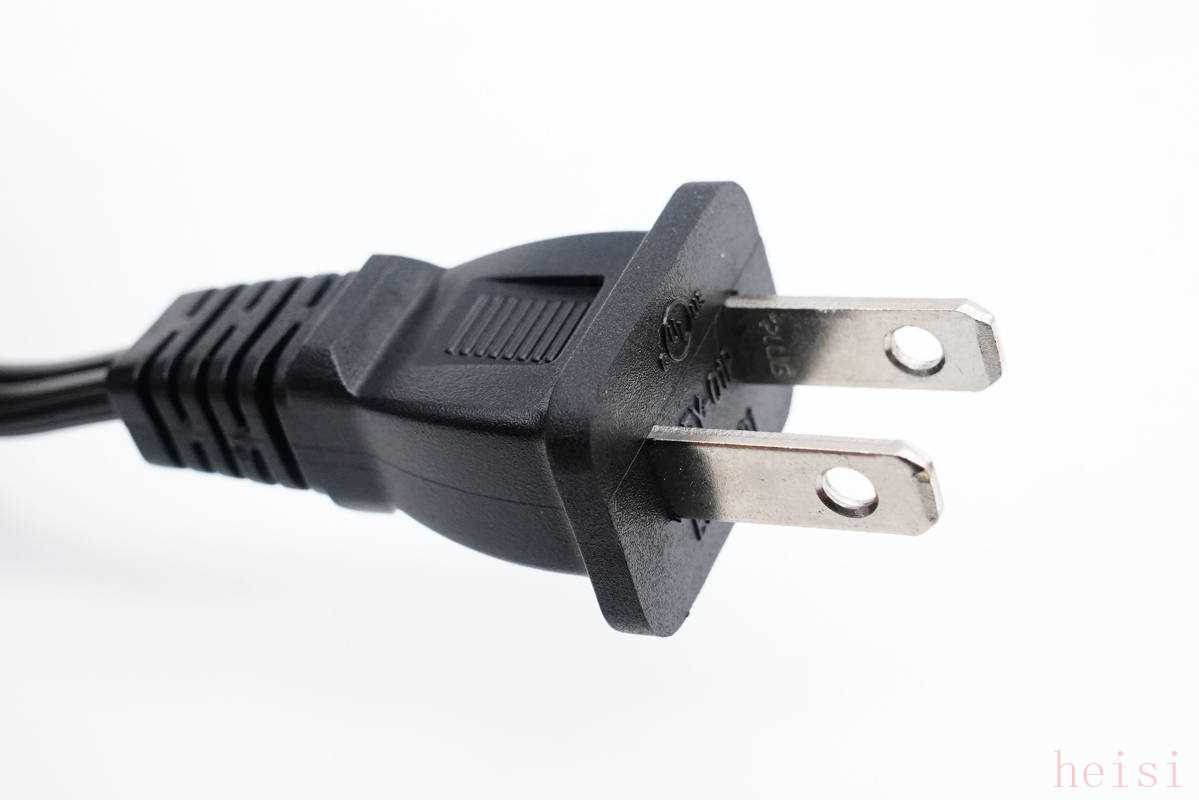

插頭插腳為美規。

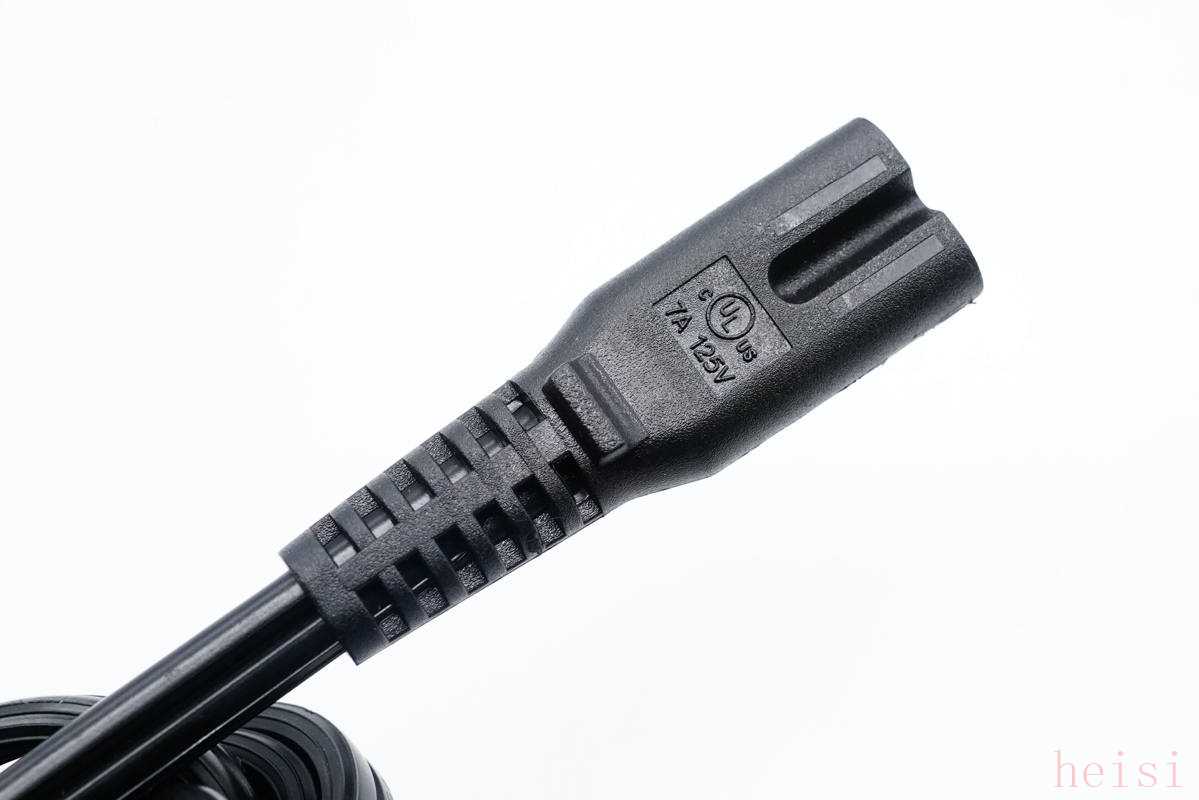

線纜兩端做了抗彎折處理，這一端設有凸齒，方便插拔。另外線纜規格為7A 125V，且通過了UL認證。

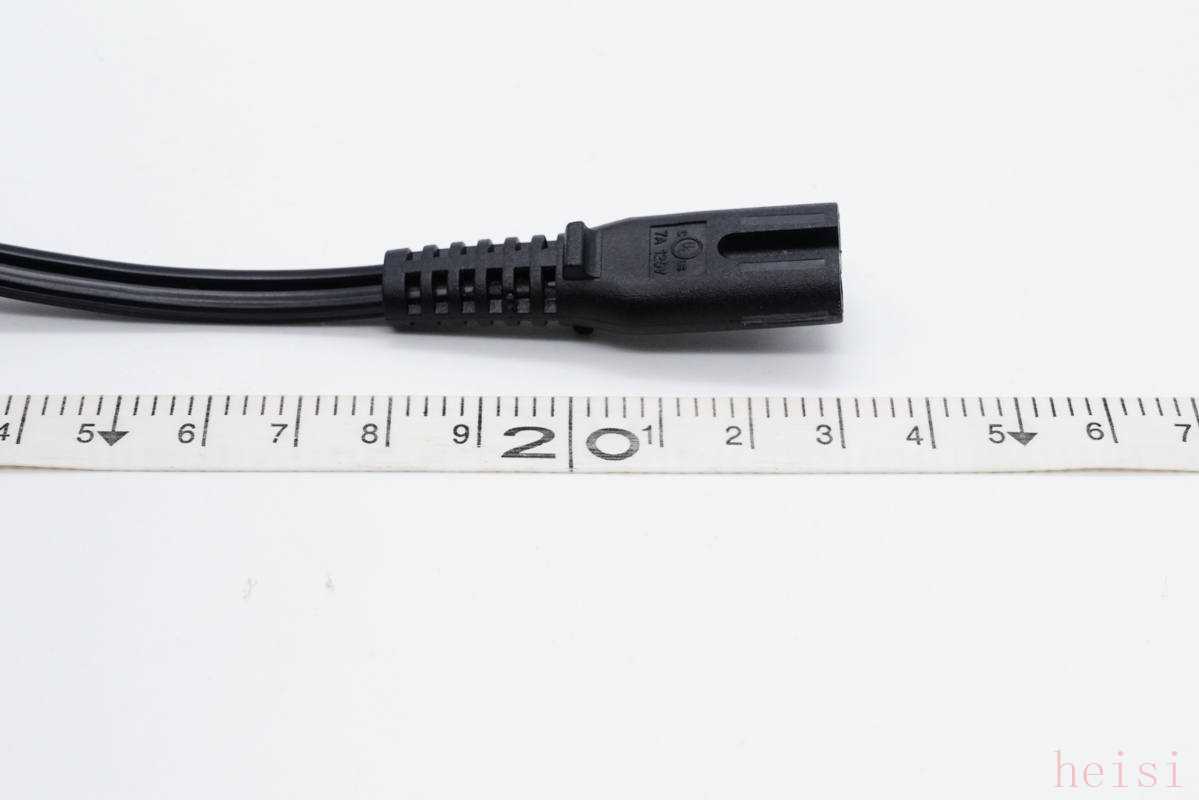

整根電源線長約123cm。

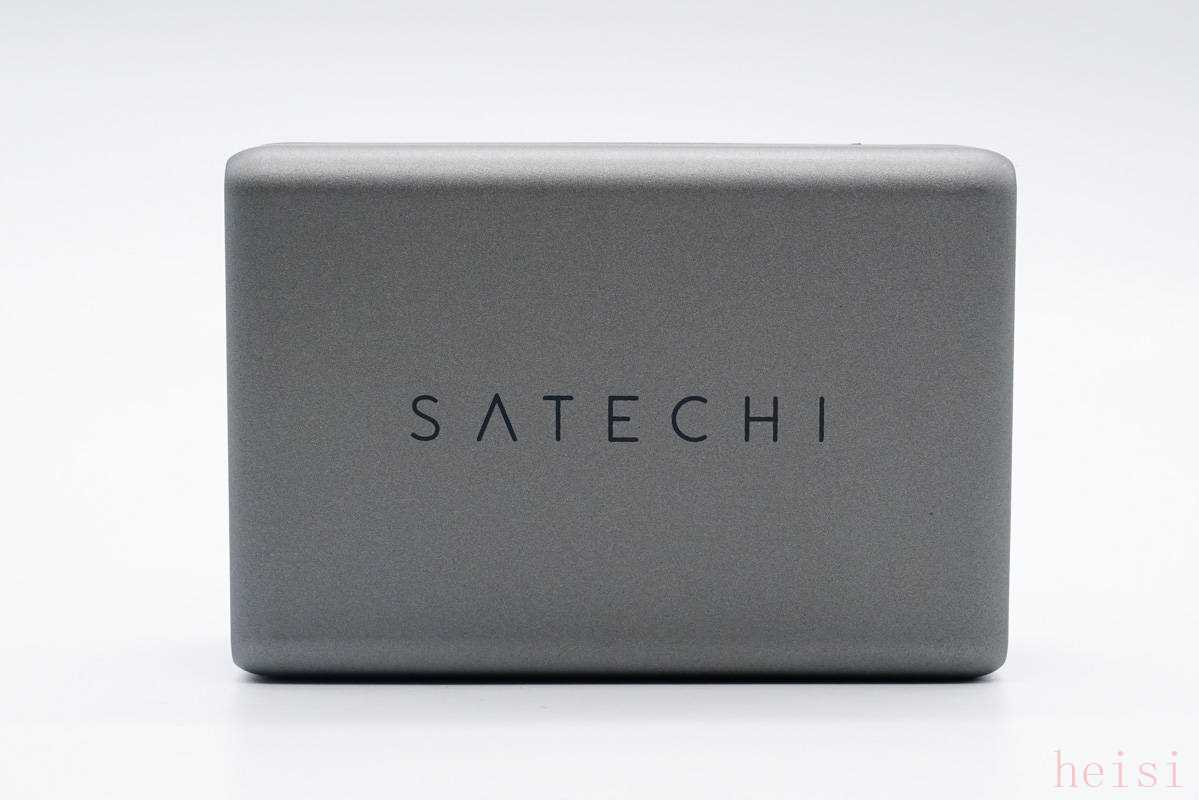

這款氮化鎵充電器主體呈灰色，機身扁平，表面磨砂處理，邊角過渡圓潤，頂面印有SATECHI 品牌。

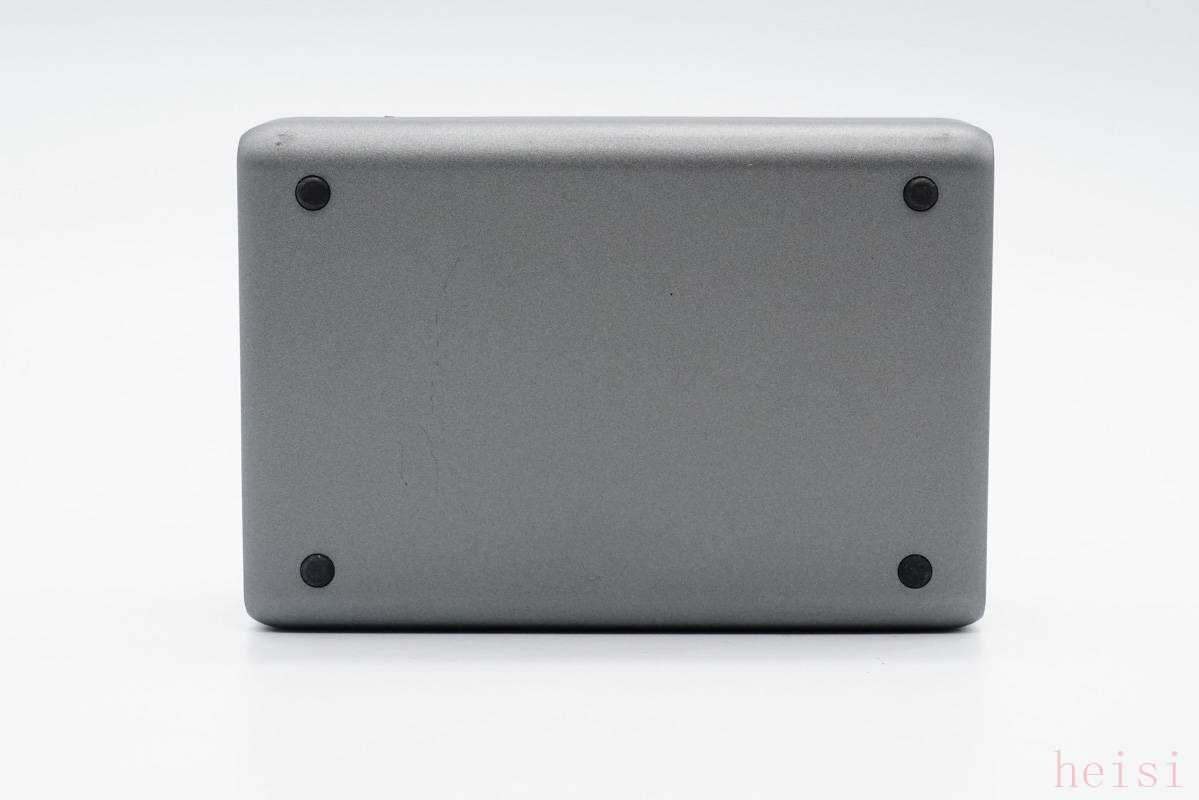

底部四端設有膠墊防滑。

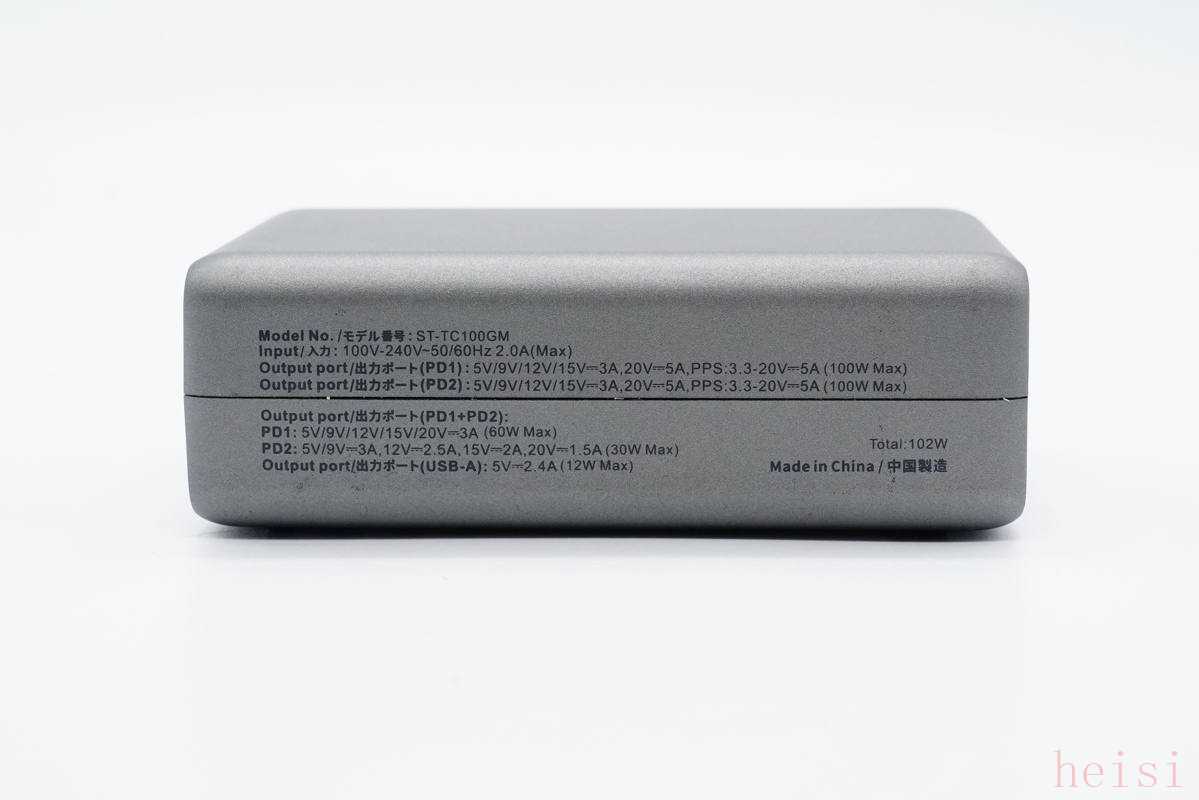

側面標注有充電器參數型號：ST-TC100GM輸入：100-240V~50/60HZ 2A輸出：USB-C1/C2：5V/9V/12V/15V3A、20V5A，PPS：3.3-20V5A（100W Max）USB-A：5V2.4A（12W Max）雙口輸出（C1+C2）：USB-C1：5V3A、9V3A、12V3A、15V3A、20V3A（60W Max）USB-C2：5V3A、9V3A、12V2.5A、15V2A、20V1.5A（30W Max）三口輸出：60W+30W+12W

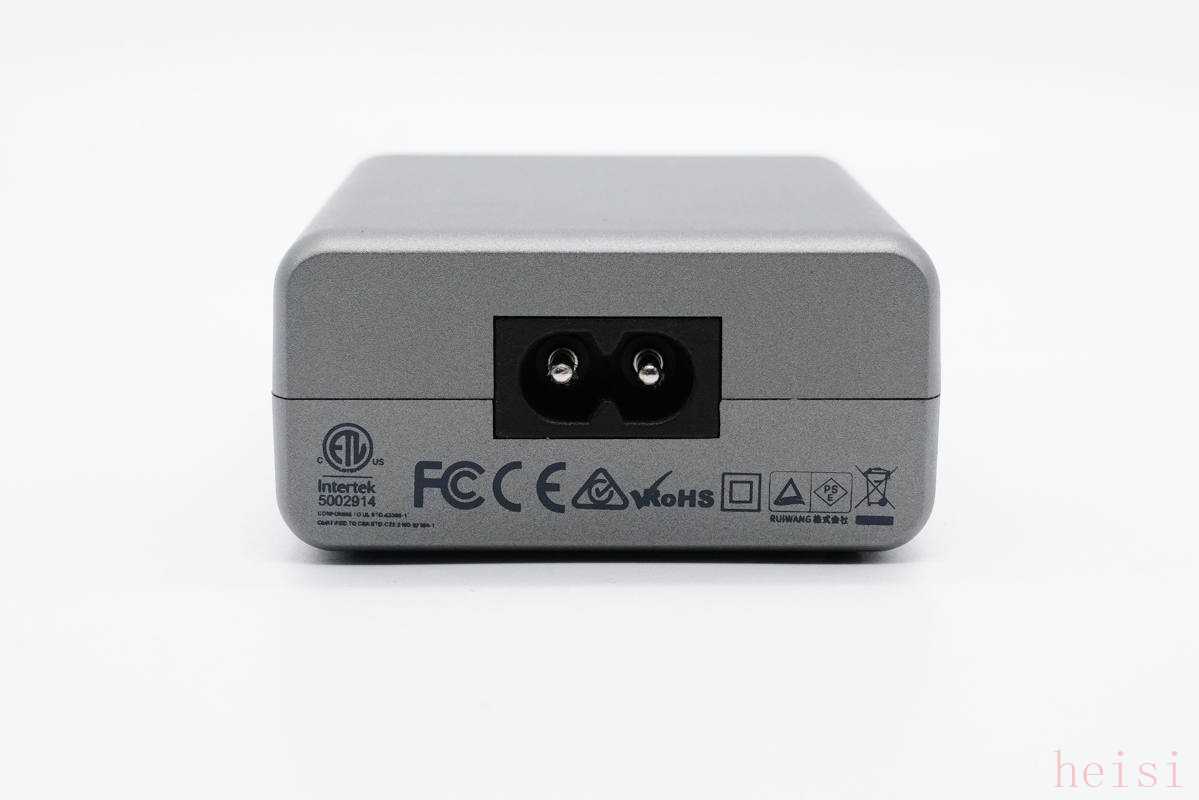

輸入端采用8字型接口，產品已經通過了ETL、FCC、CE、PSE和RoHS認證。

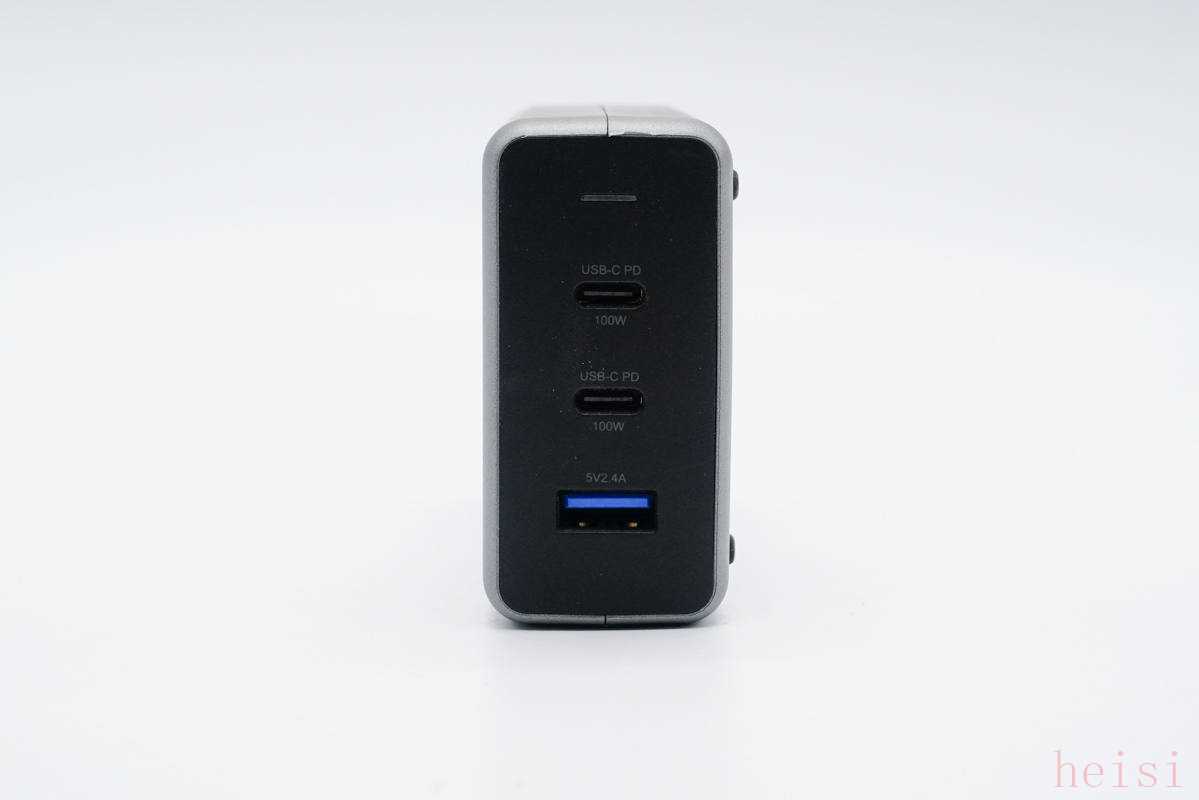

輸出端采用黑色外殼，配有LED指示燈和2C1A接口，USB-C口黑色膠芯不露銅，USB-A口藍色膠芯。

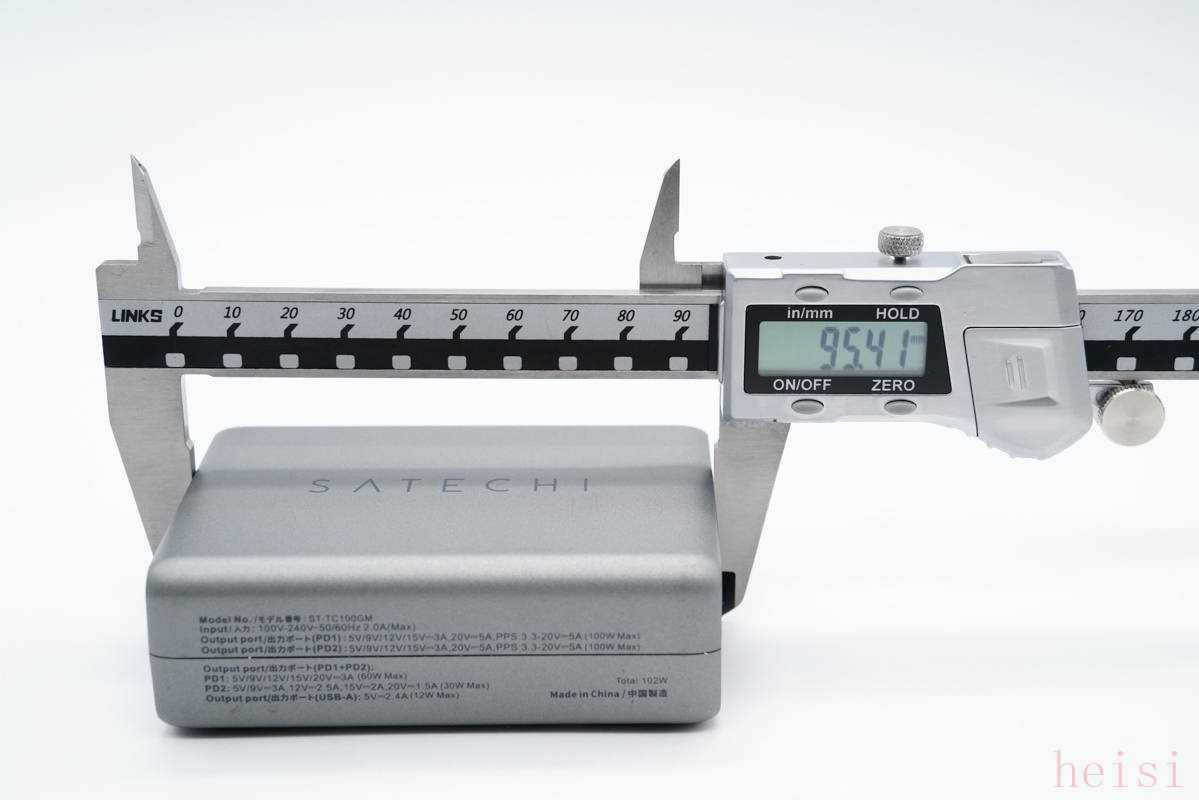

使用游標卡尺實測機身長度為95.41mm。

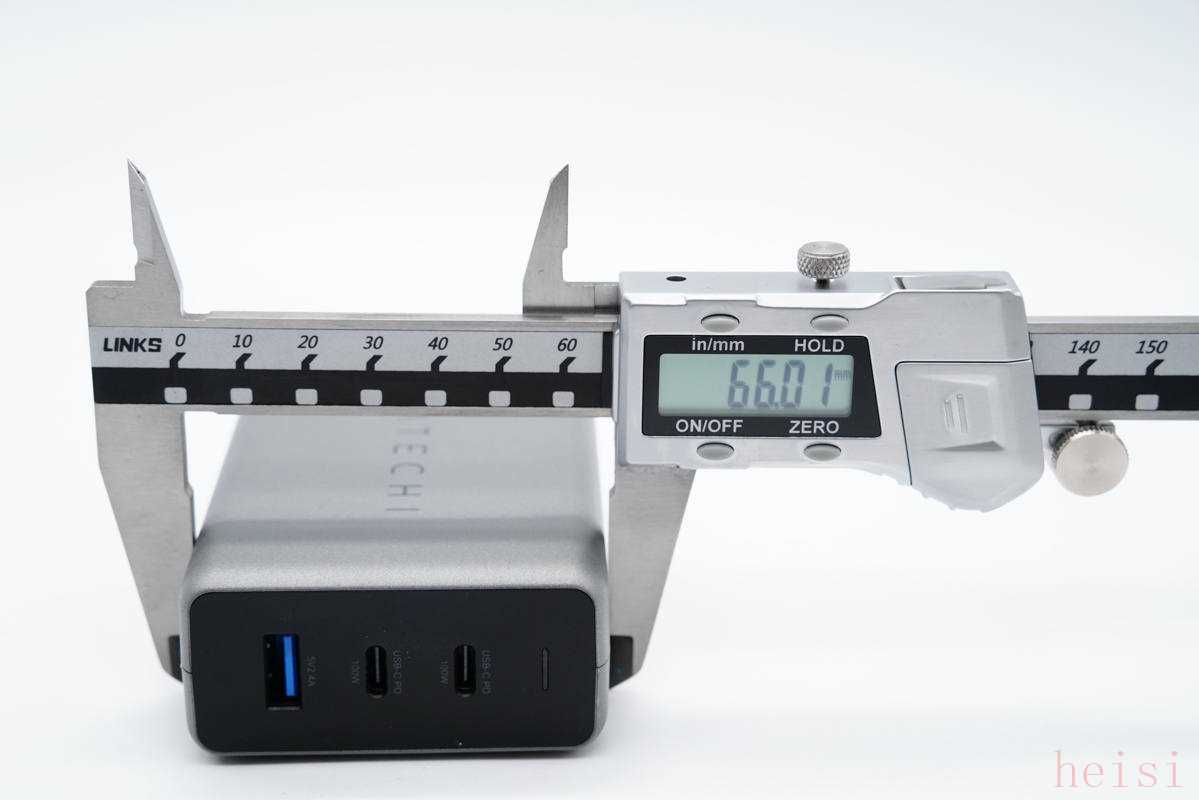

寬度為66.01mm。

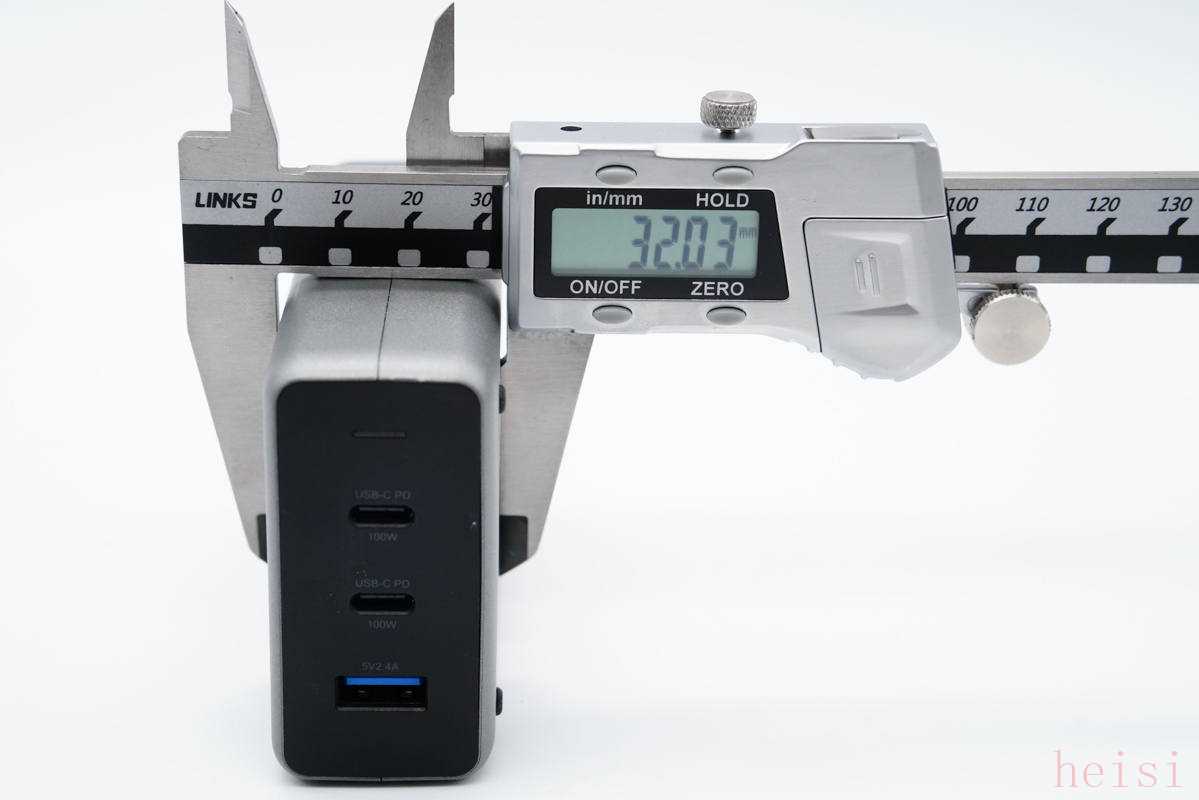

厚度為32.03mm。

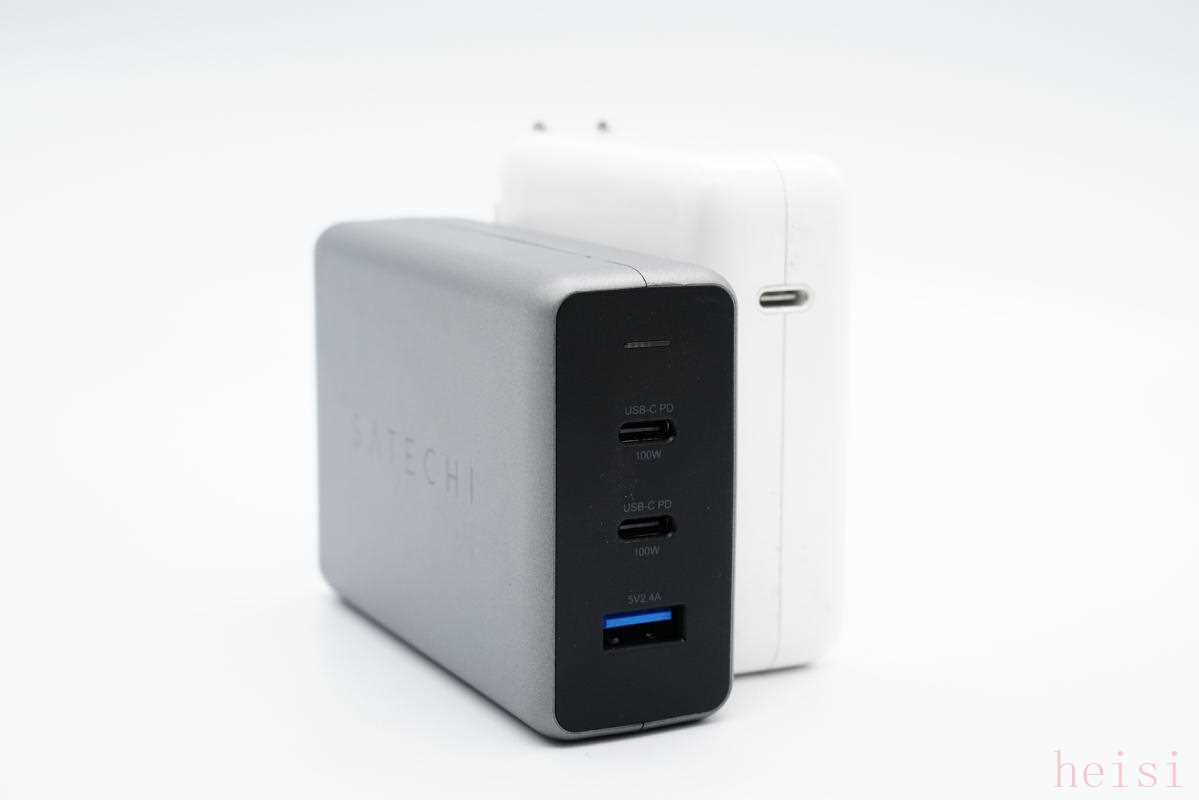

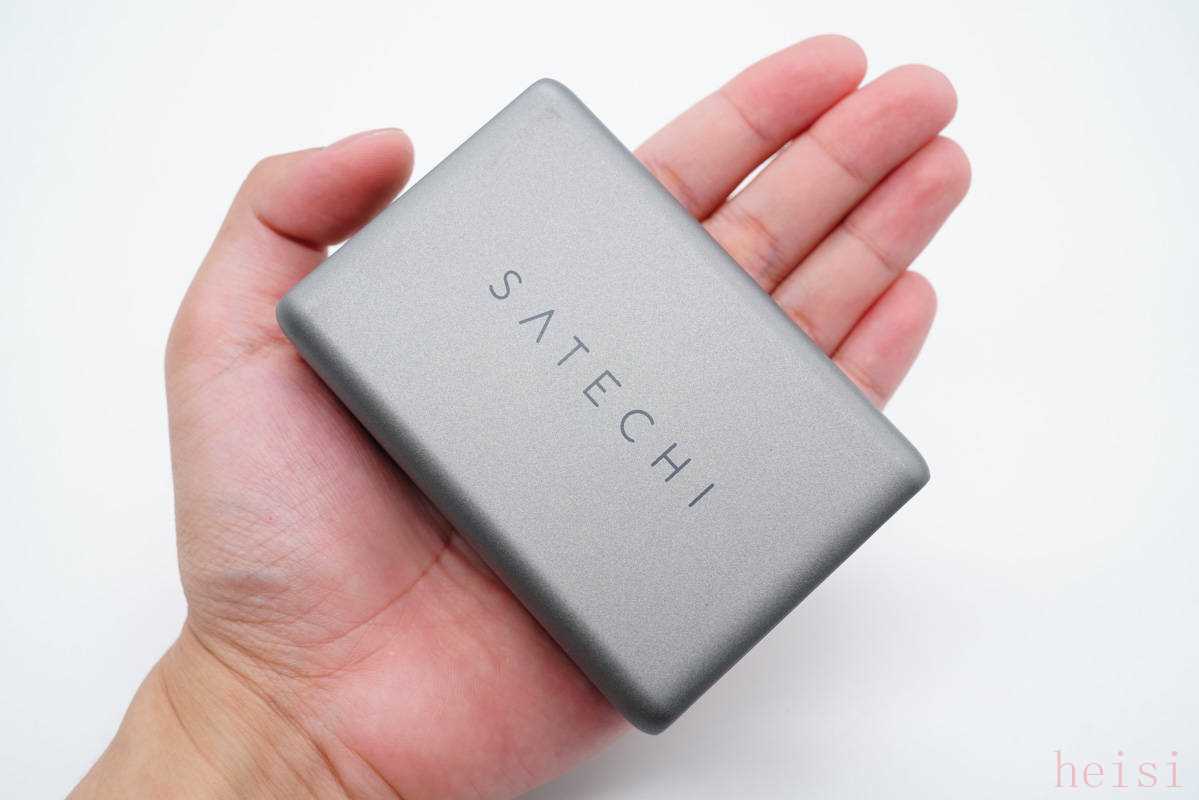

拿在手上的直觀感受。

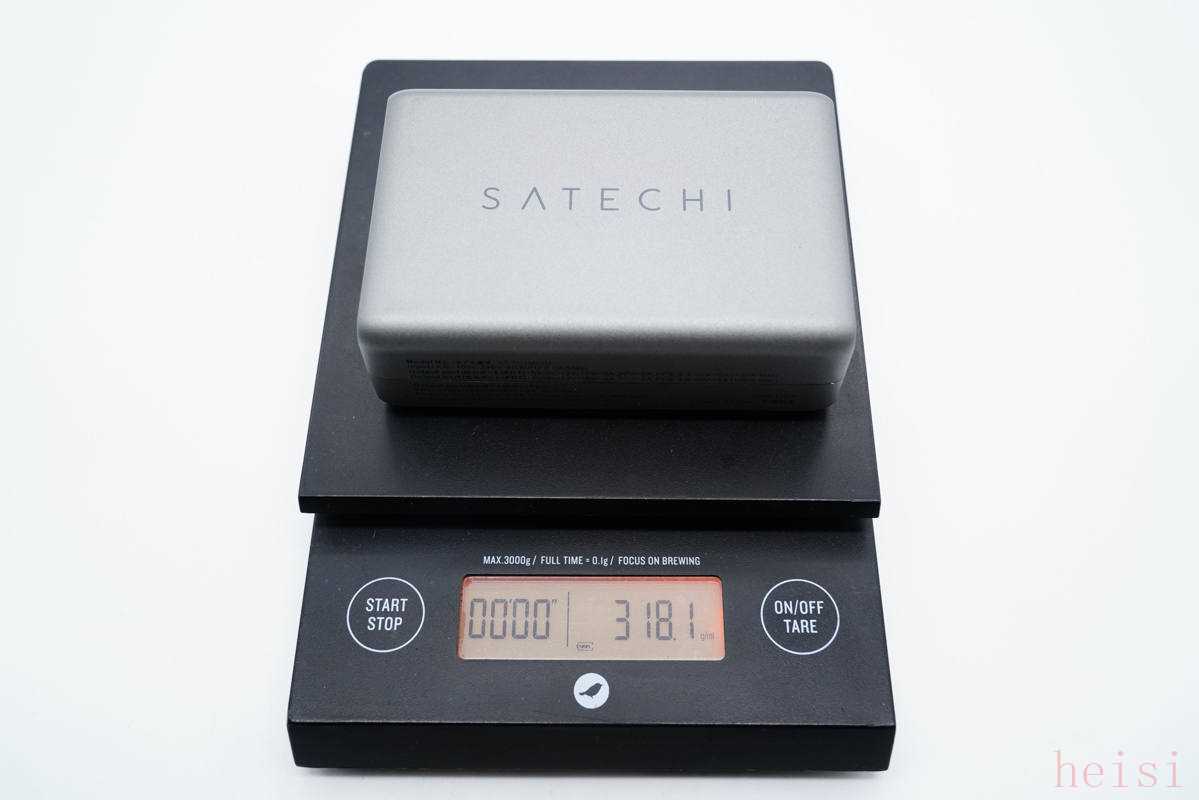

充電器凈重約為318g。

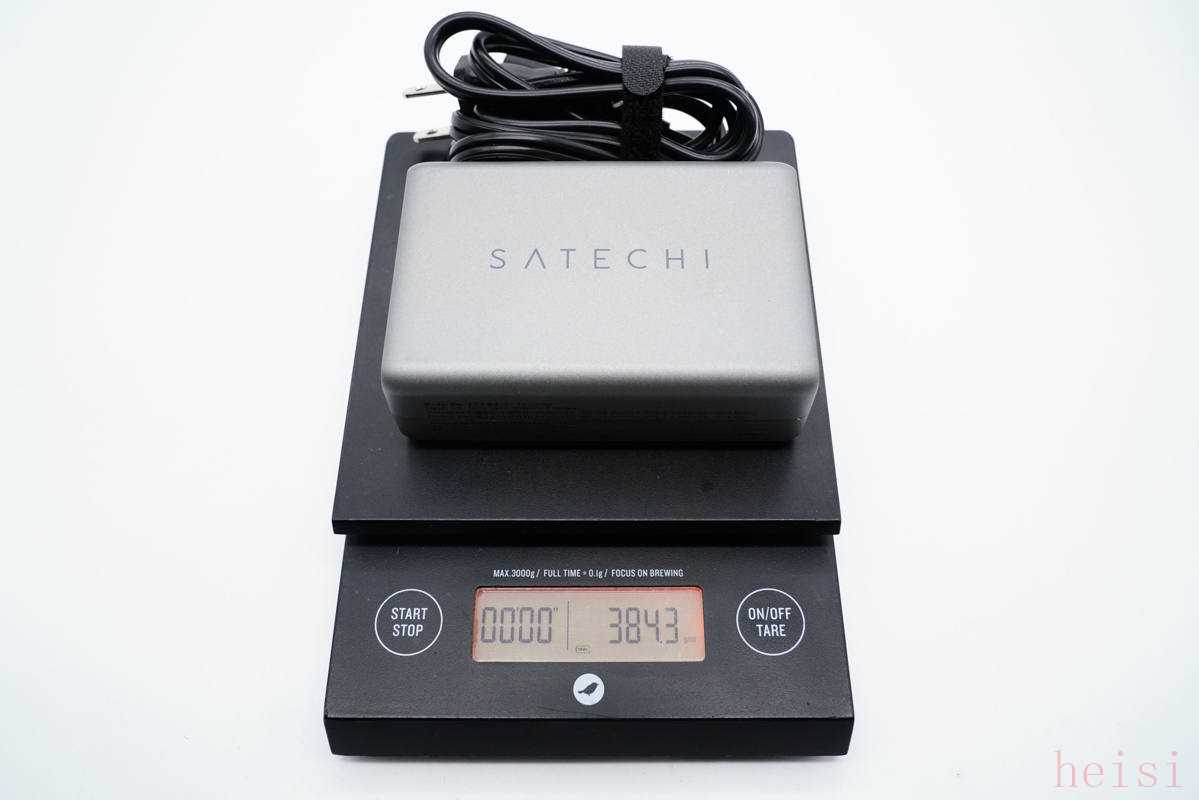

帶線總重約為384g。

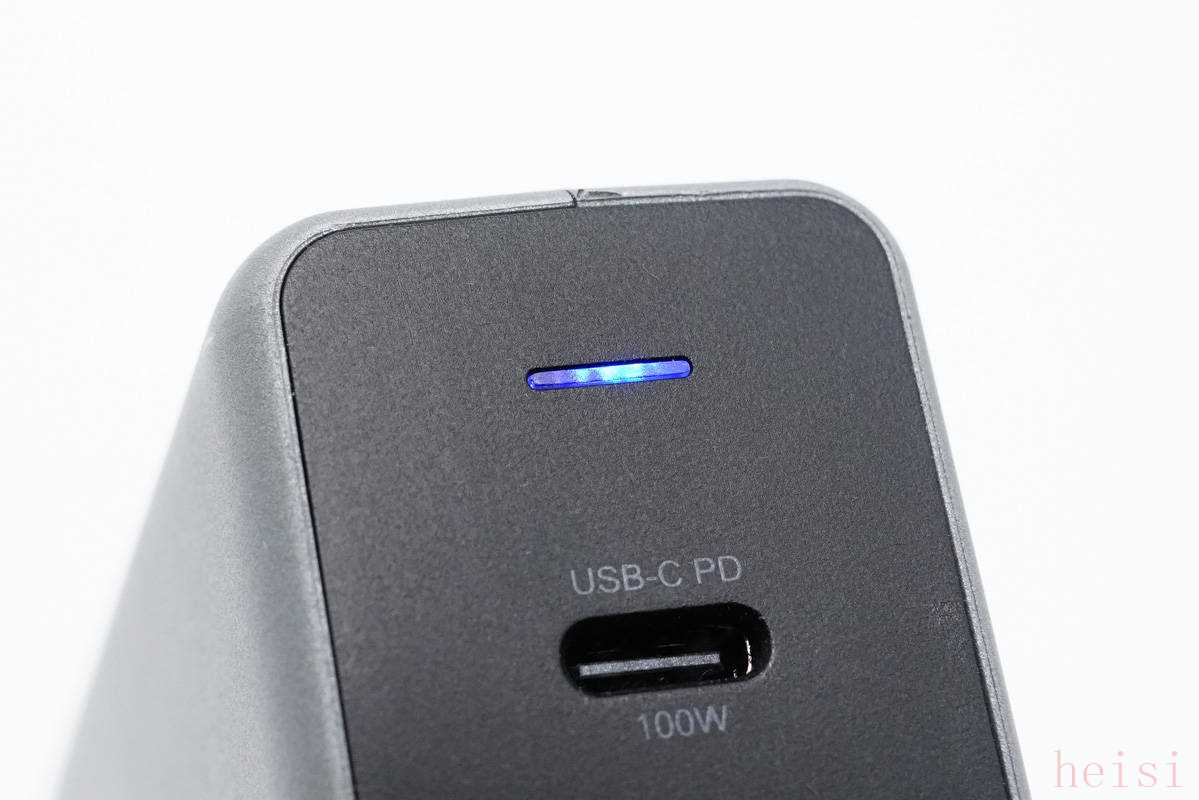

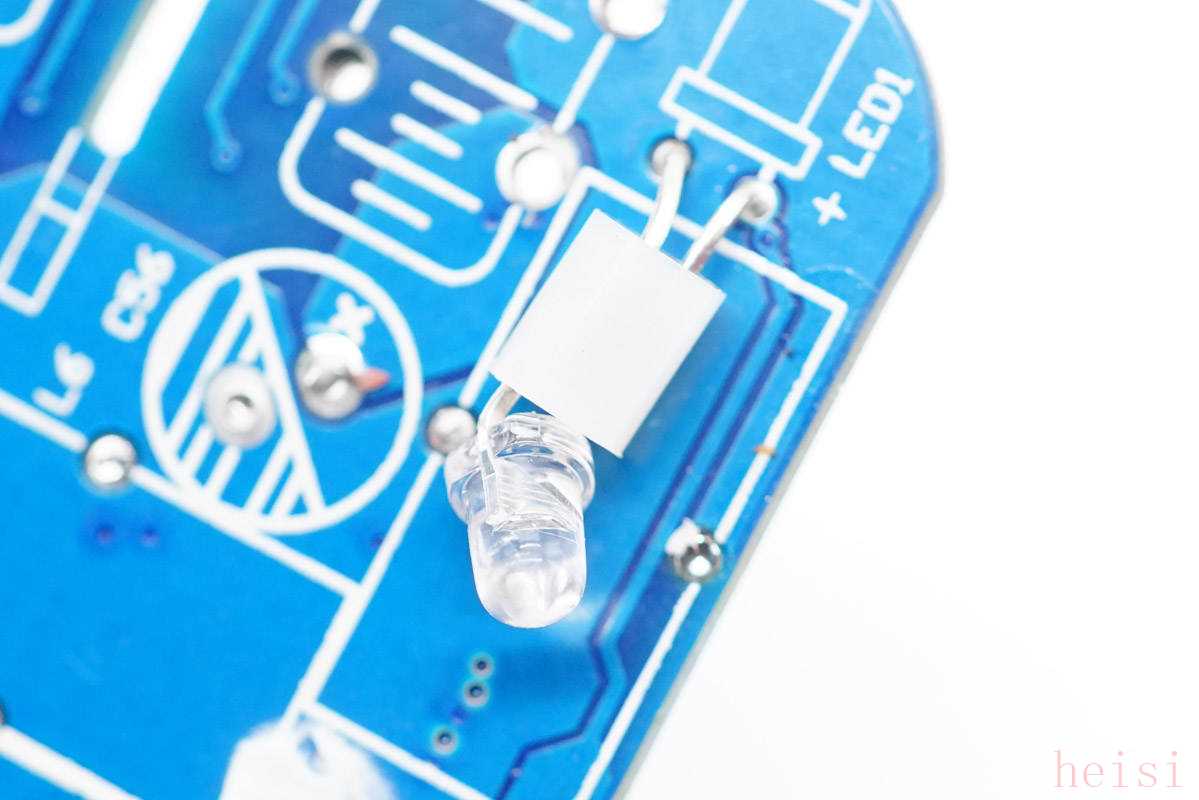

接通電源，LED指示燈亮藍光。

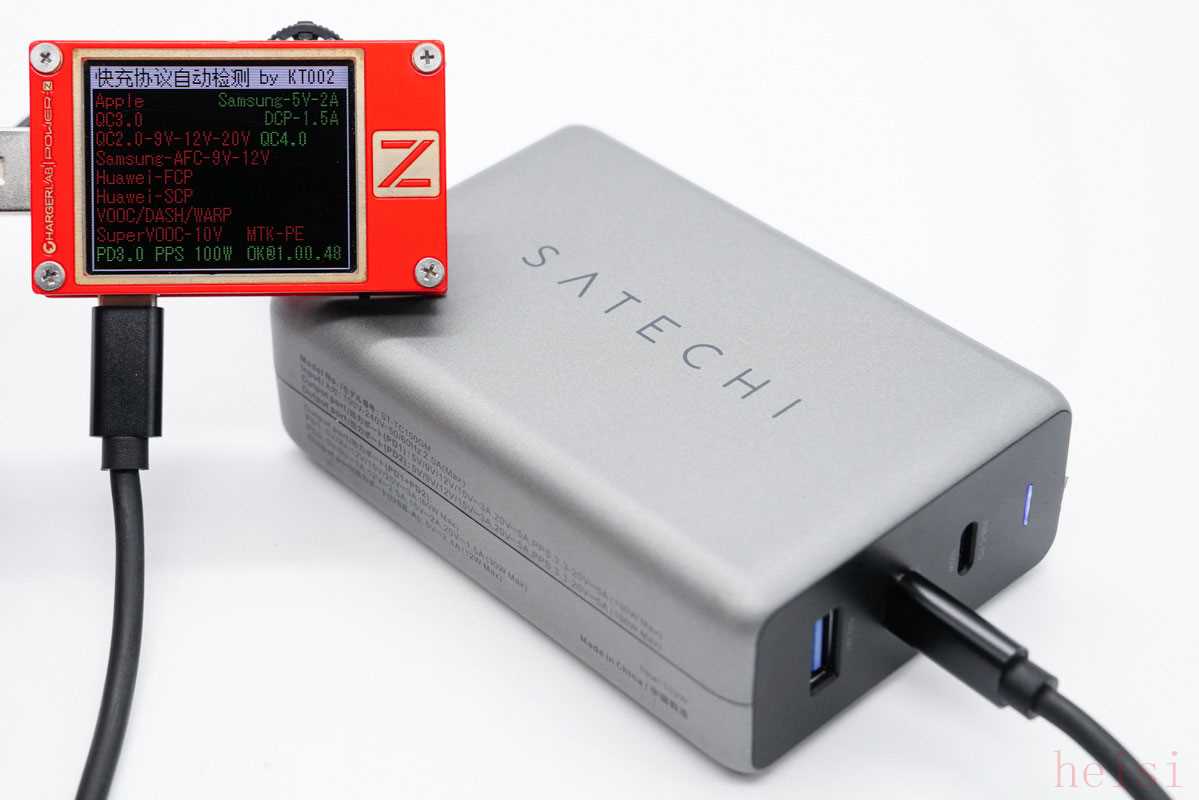

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A和DCP協議。

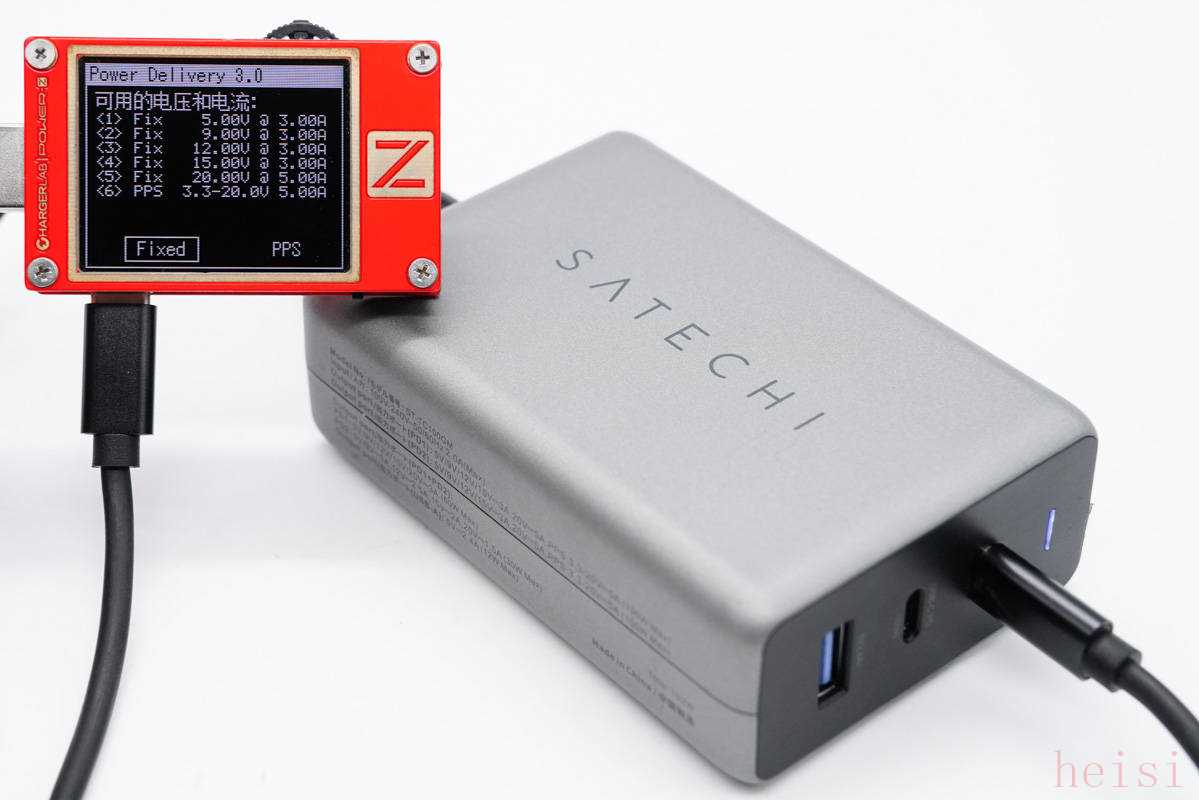

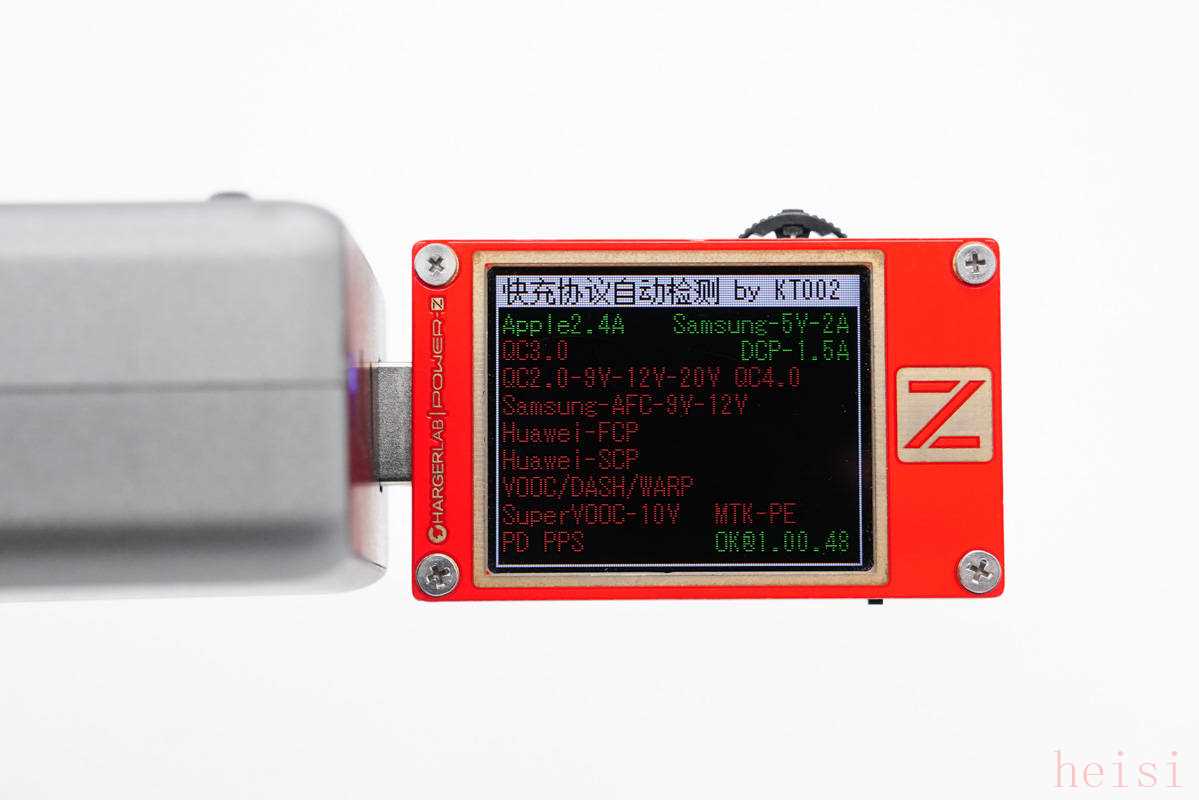

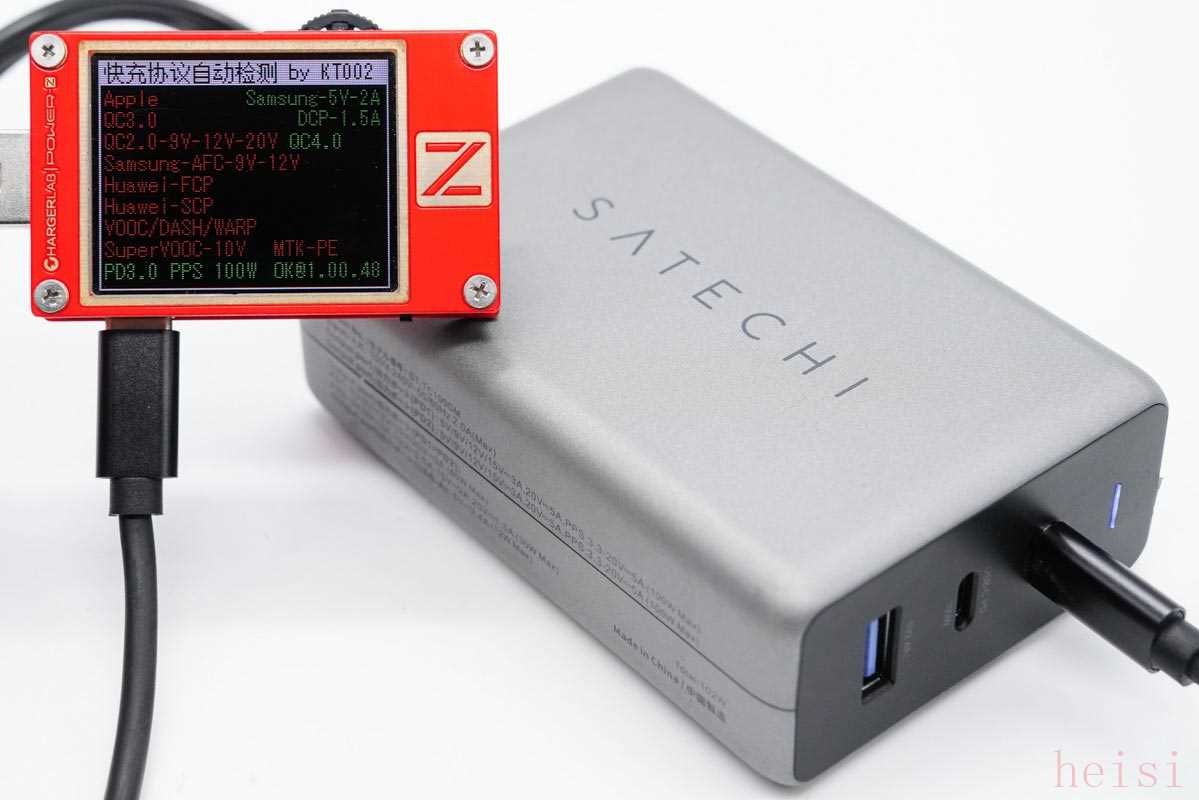

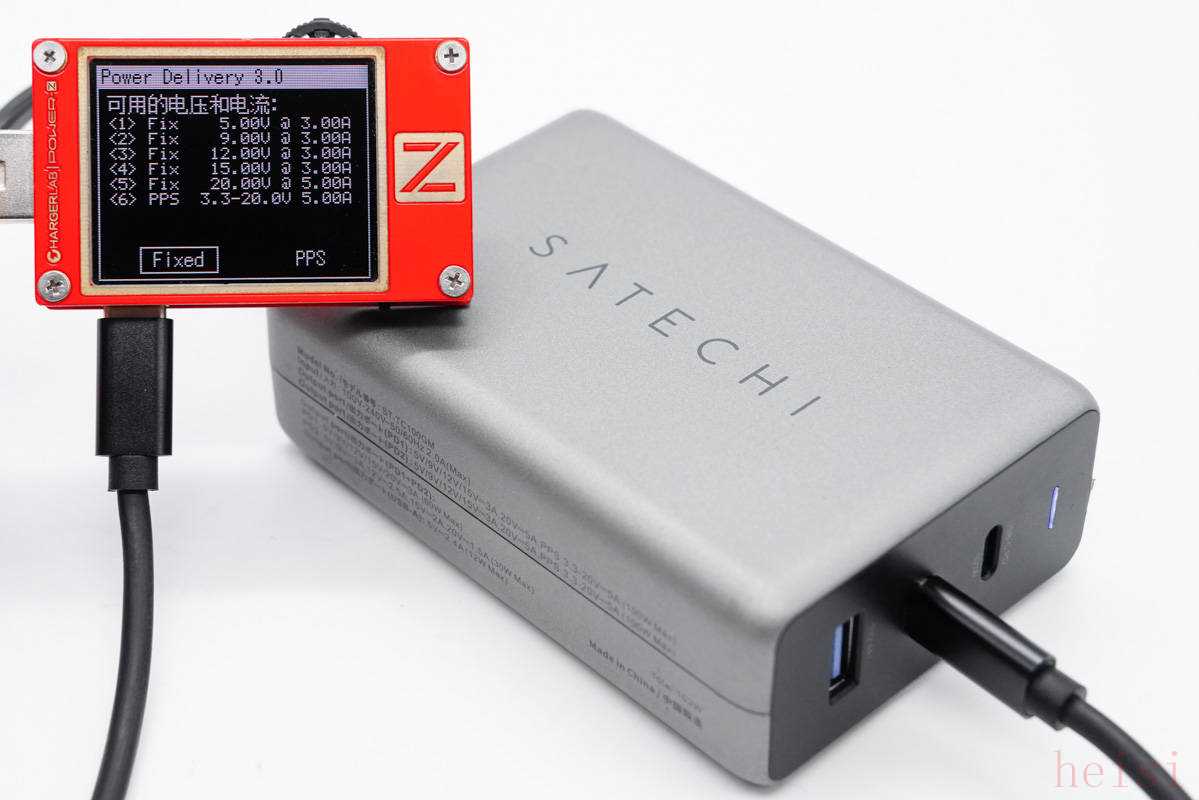

使用KT002測得USB-C1口支持Samsung 5V2A、DCP協議，以及QC4.0、PD3.0和PPS快充協議。
此外PDO報文顯示C1口還具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位，以及3.3-20V5A一組PPS電壓檔位。
另外測得USB-C2口支持協議和USB-C1口的相同。

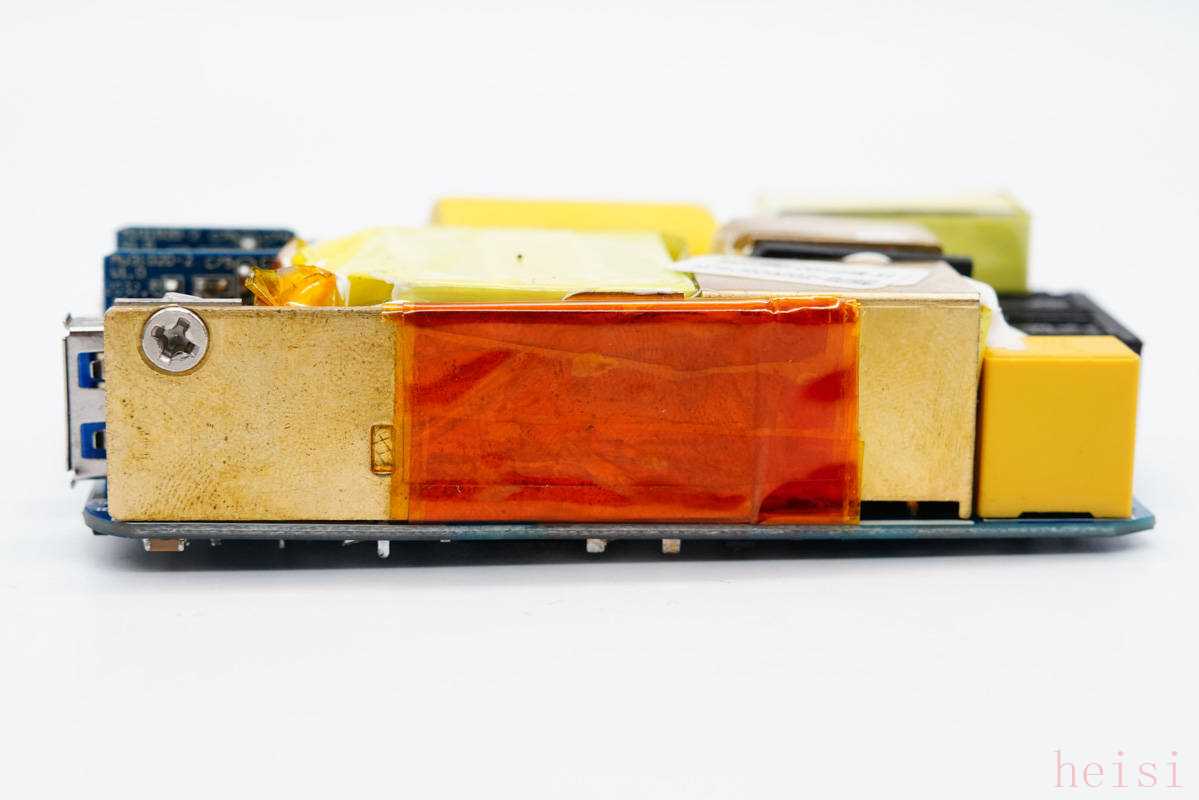

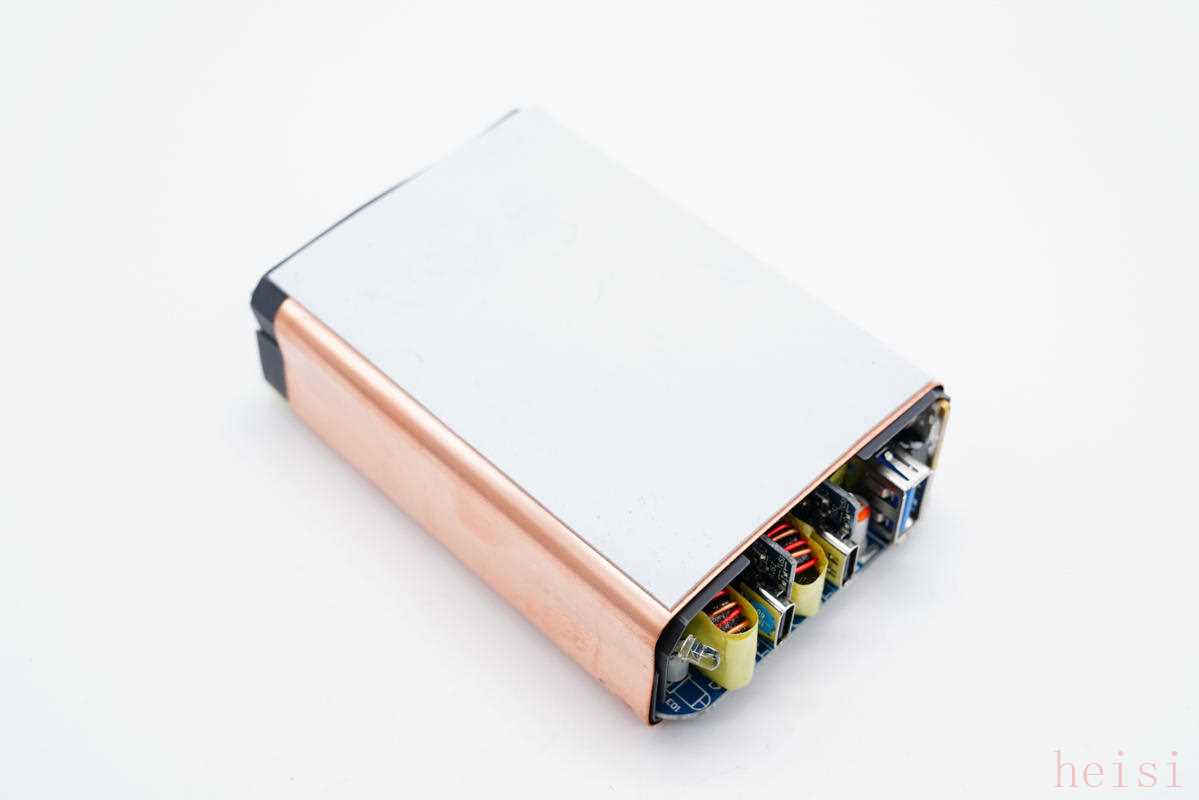

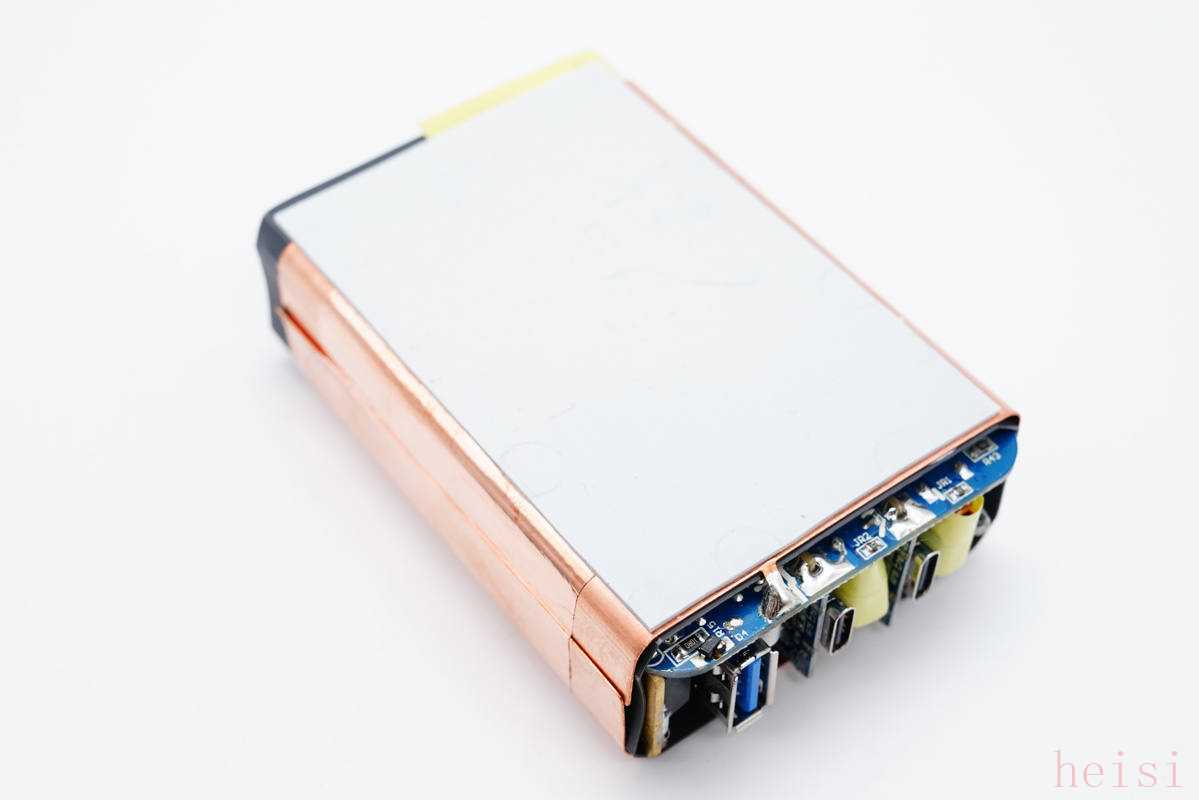

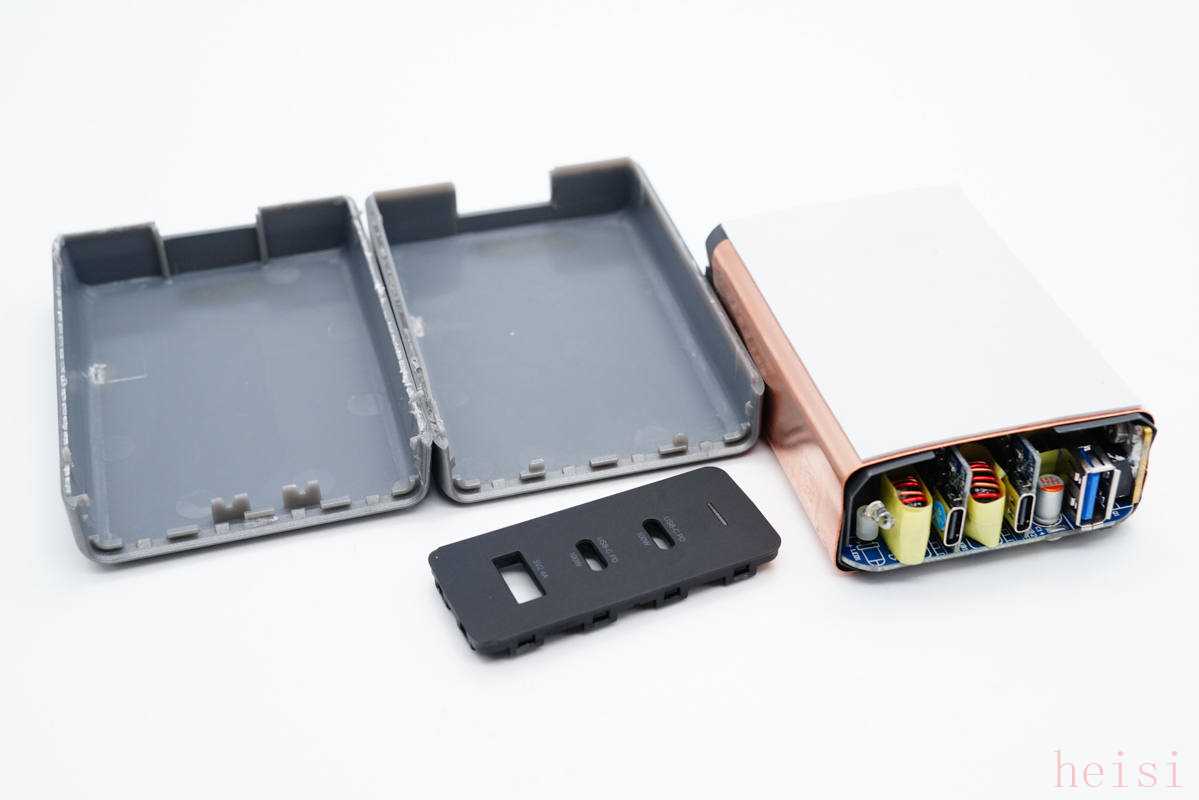

PCBA模塊套有一體式散熱銅片，與內部元件設有塑料板隔離，此外正面貼有導熱墊幫助導熱。
背面也同樣貼有導熱墊，與電路板之間有塑料板隔離，焊接連接在電路板上。

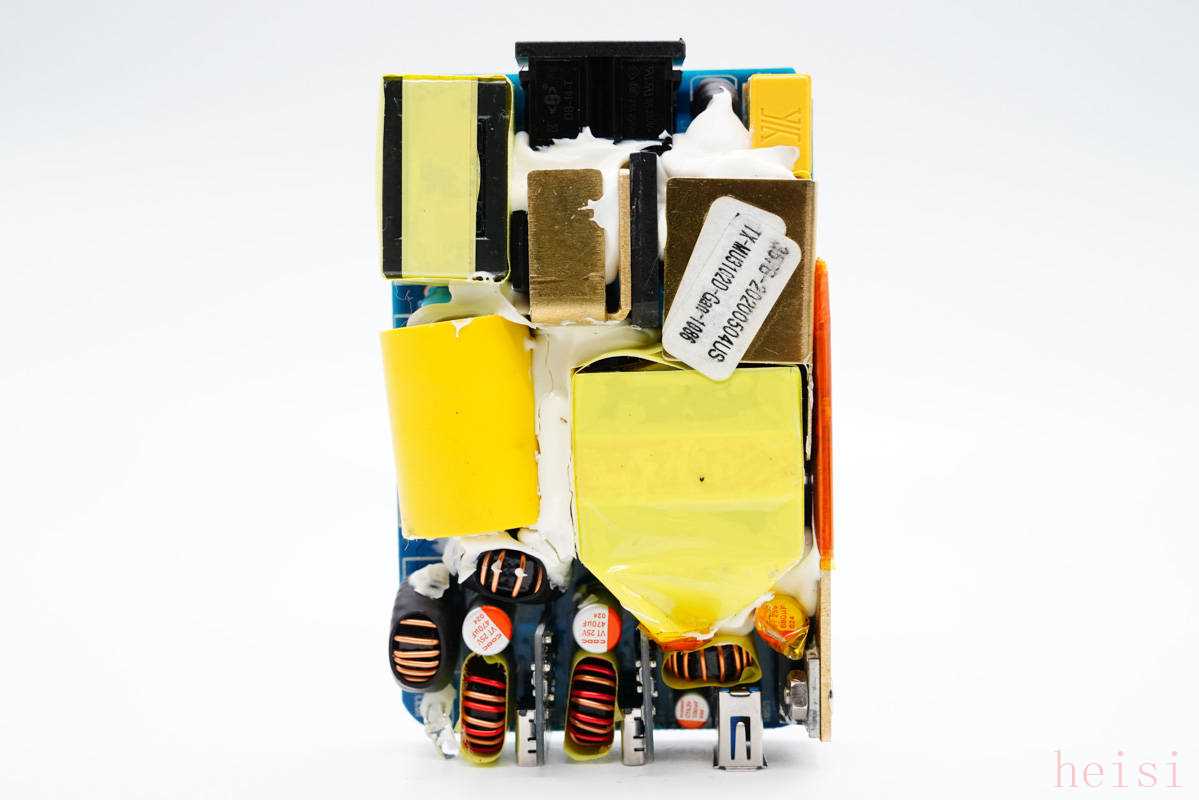

PCB板正面一覽，輸入端元器件間的縫隙填充硅膠加固，此外還配有黃銅散熱片幫助整流橋、次級同步整流管等發熱器件散熱。

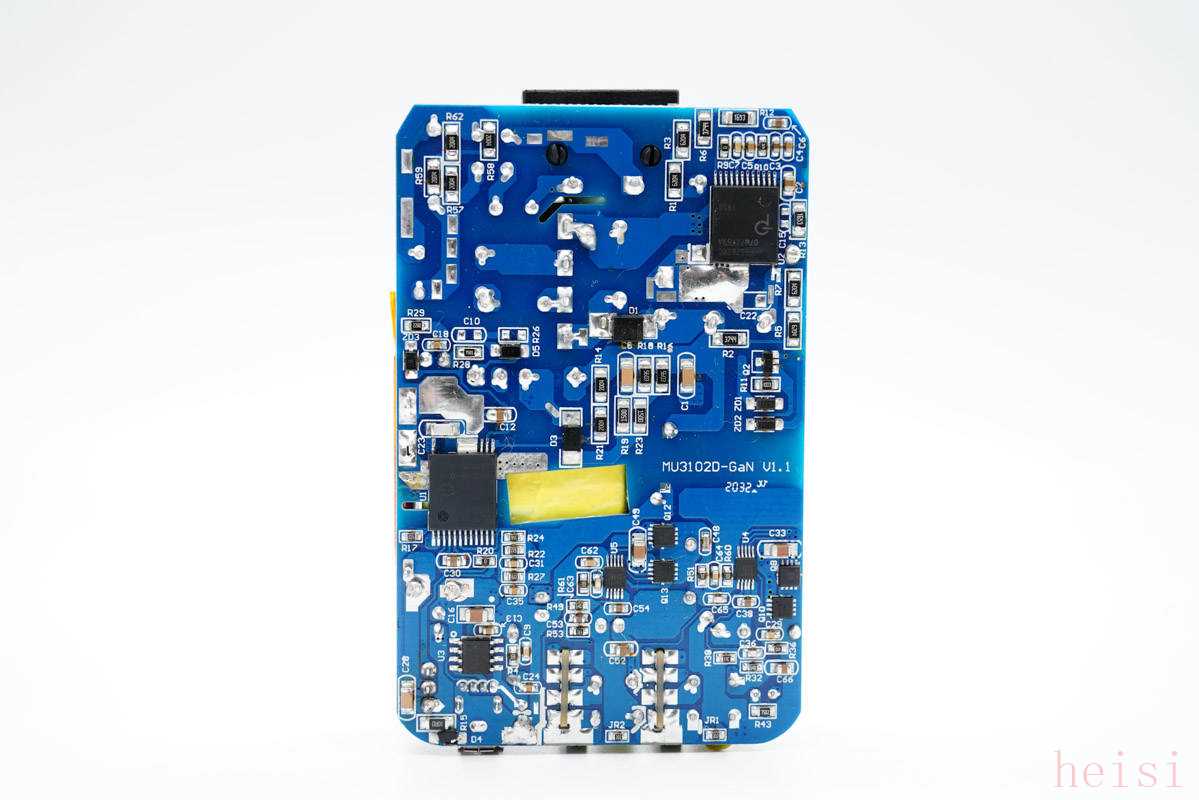

PCB板背面一覽，右上角是FPC升壓控制器，左側中間是開關電源主控芯片，下方左側設有USB-A口降壓協議IC，右側設有兩路降壓電路，一顆降壓IC加兩顆MOS管組成。通過正背面電路觀察發現，這款充電器采用PFC升壓后為反激氮化鎵開關電源供電，開關電源同步整流定壓輸出，二次降壓的架構，三口獨立降壓輸出。下面我們就從輸入端開始一一了解各元器件的信息。

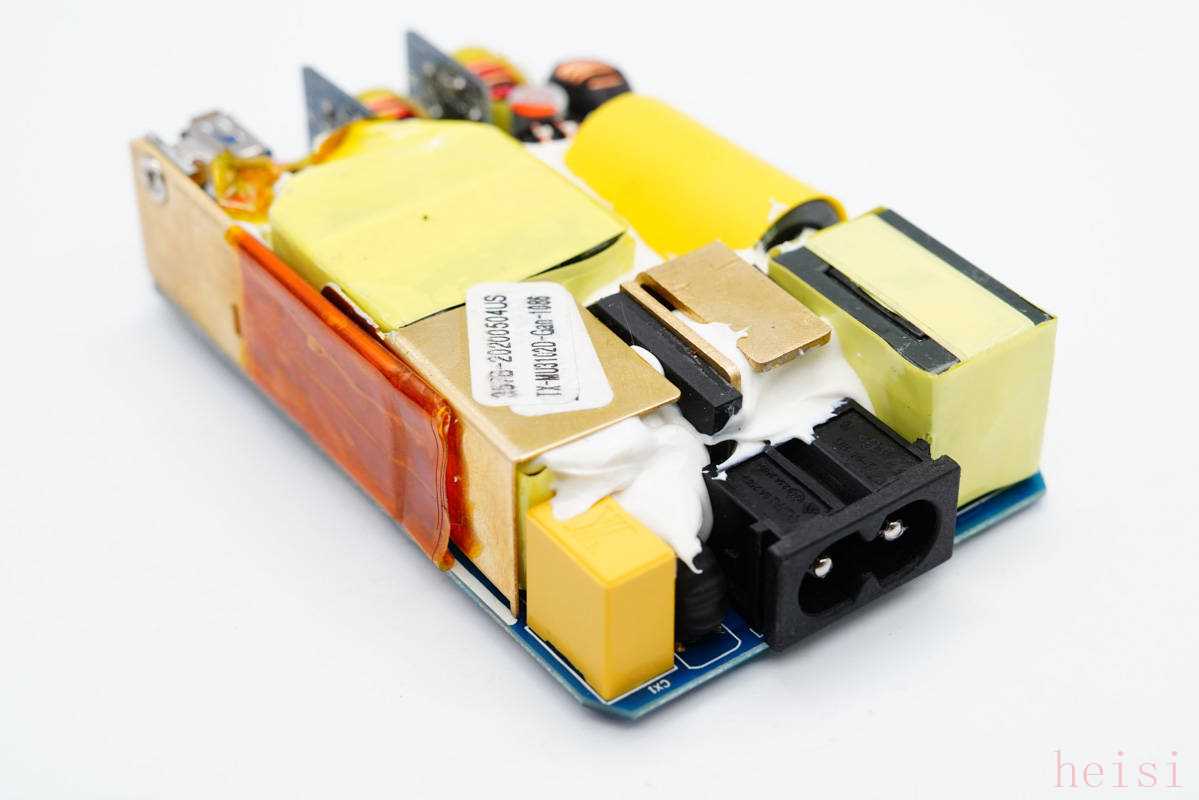

輸入端一覽，元器件間的空隙全被硅膠填充，散熱片間露出的黑色器件是整流橋。

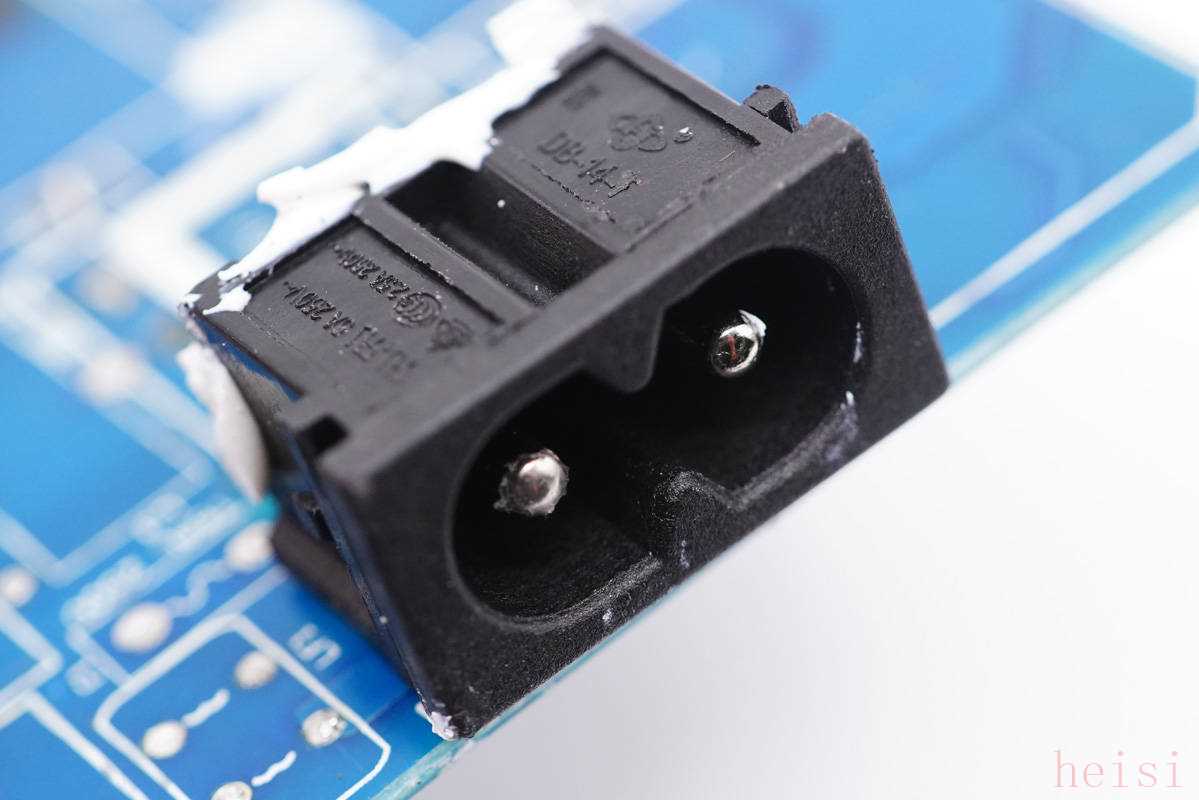

輸入母座特寫，通過了CCC、KC和DVE認證。

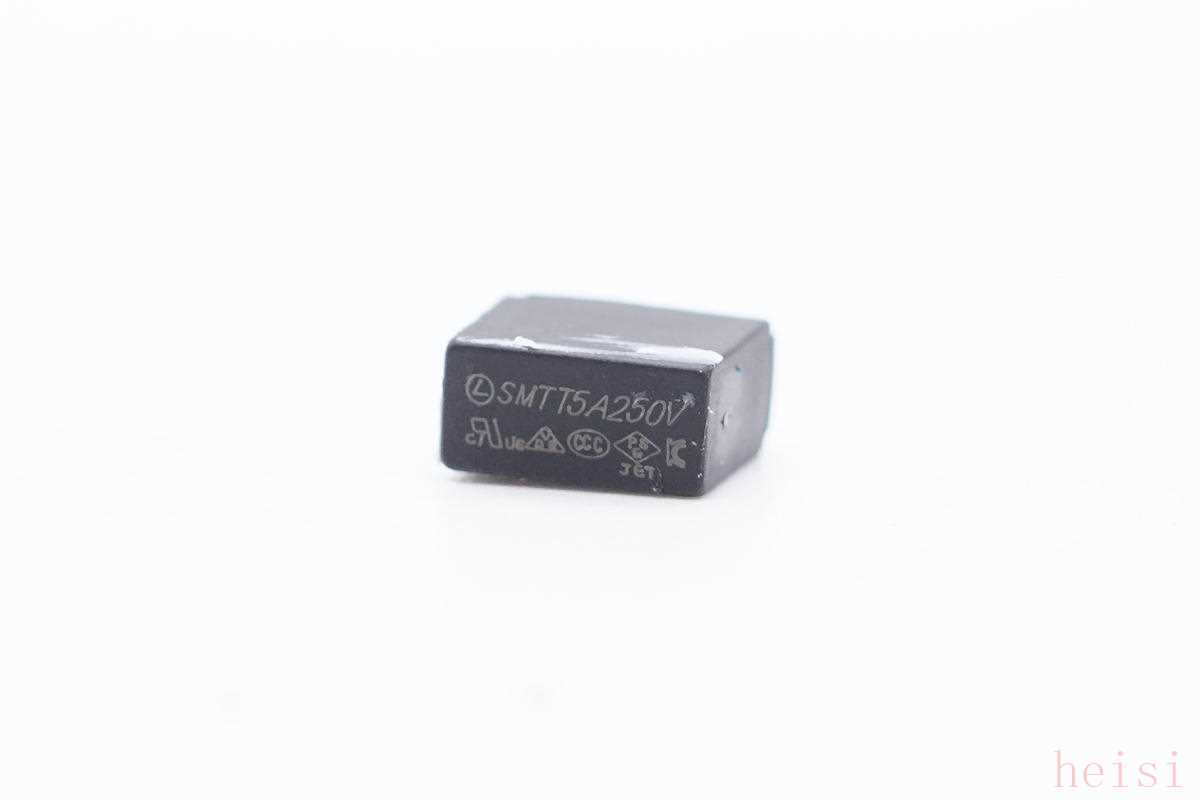

延時保險絲特寫，規格為5A 250V。

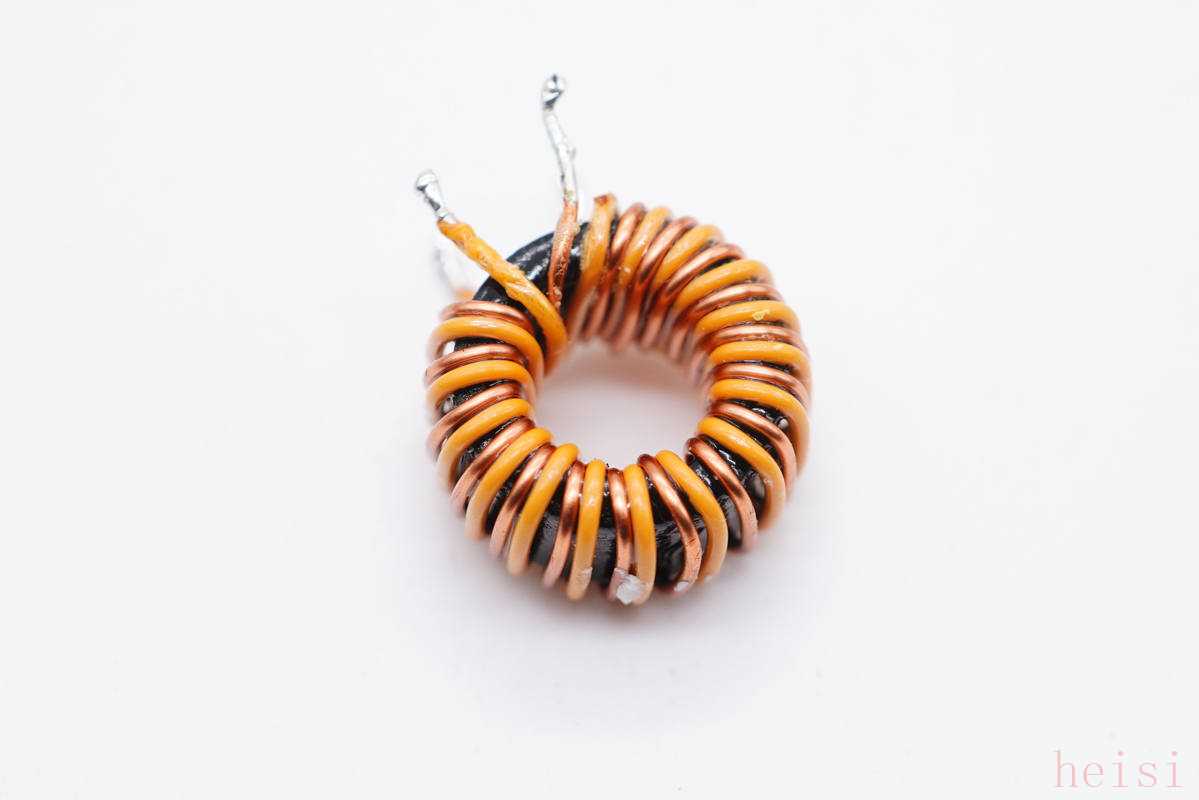

共模電感特寫，用于濾除EMI干擾。
另一顆共模電感特寫。

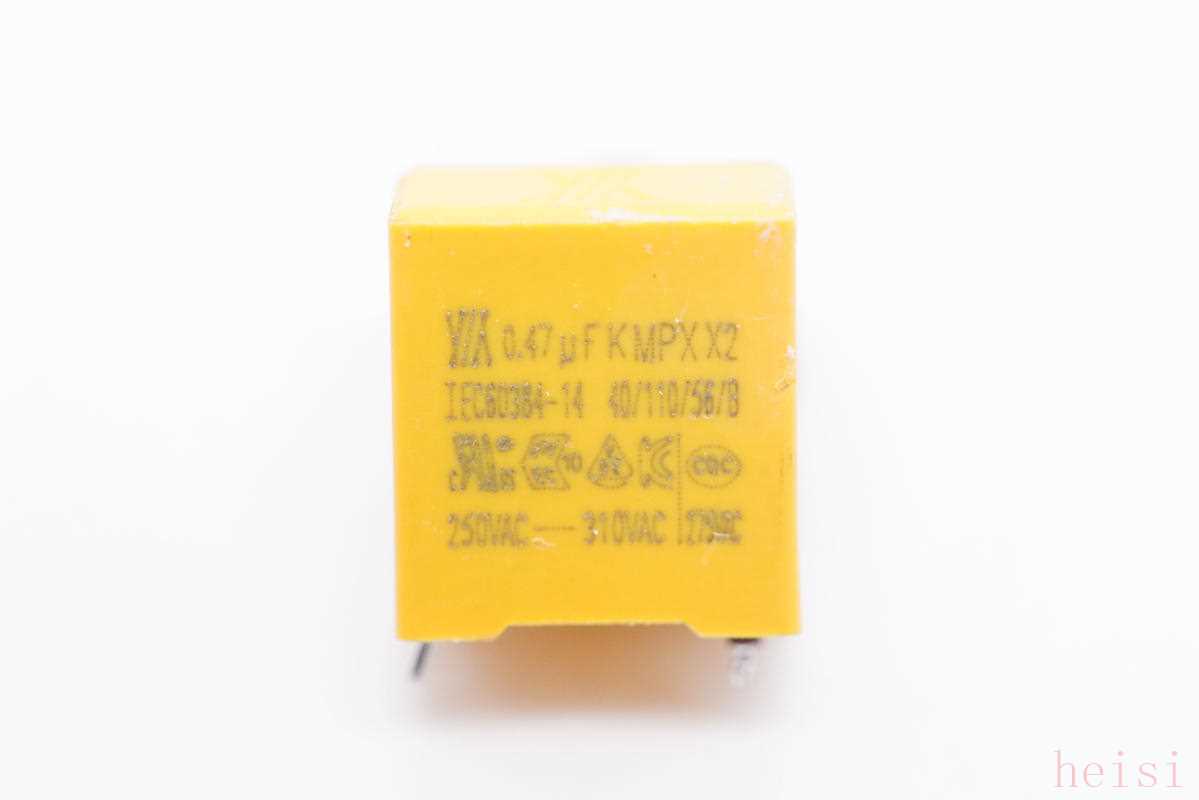

安規X電容特寫，容量0.47μF。

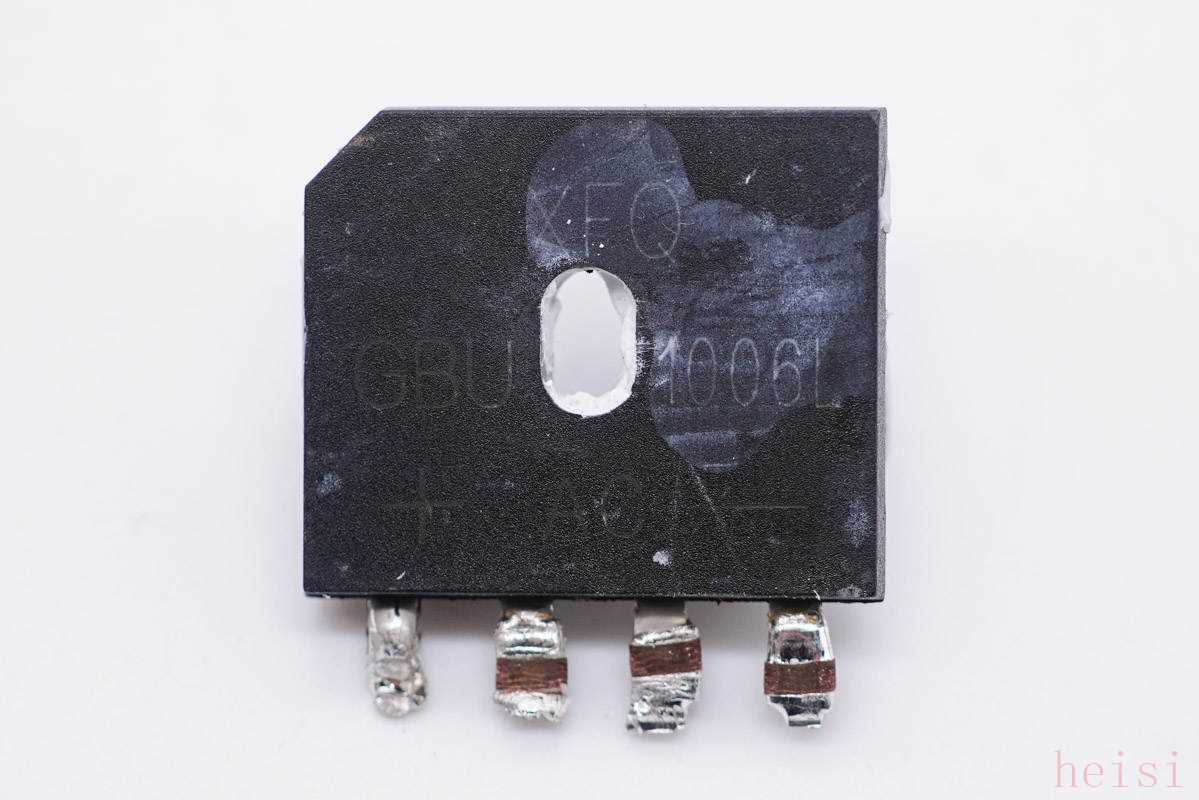

整流橋特寫，GBU1006L，額定電流10A。

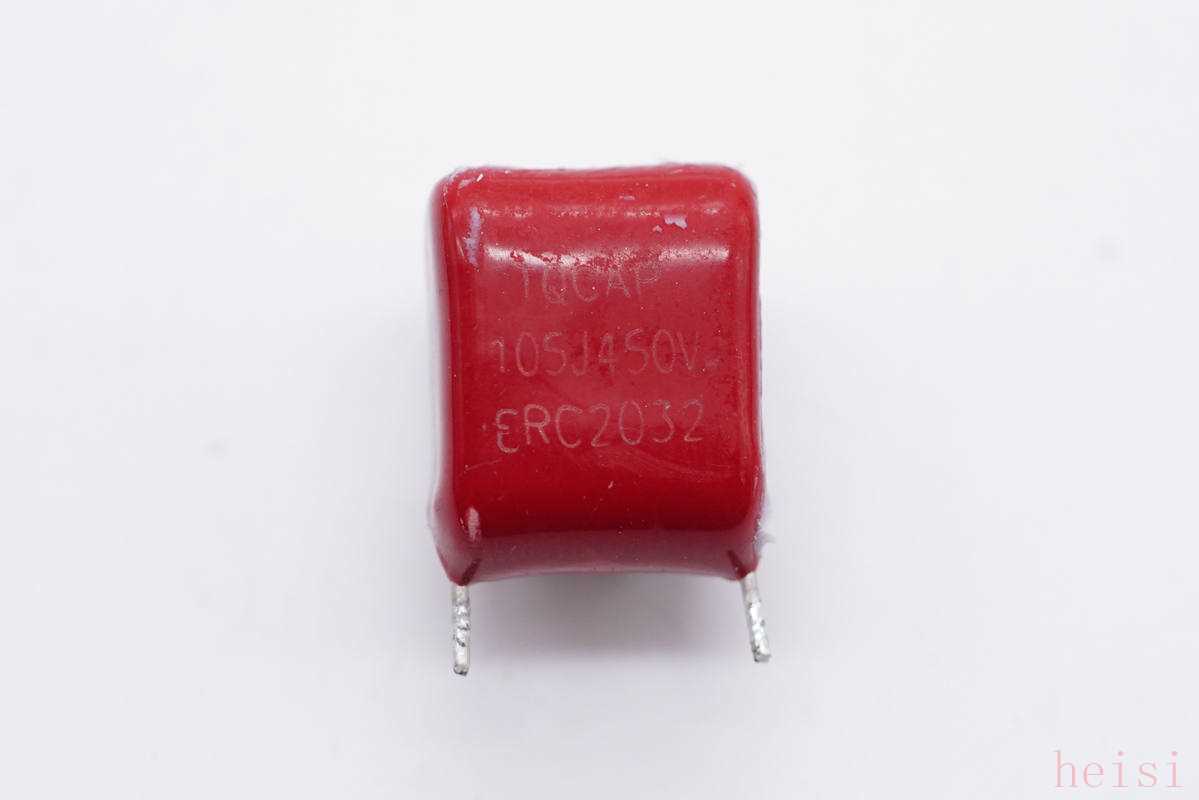

紅色薄膜電容特寫，105J450V，用于整流后濾波。
PFC升壓整流管特寫，絲印ER1006F，600V10A快恢復二極管。

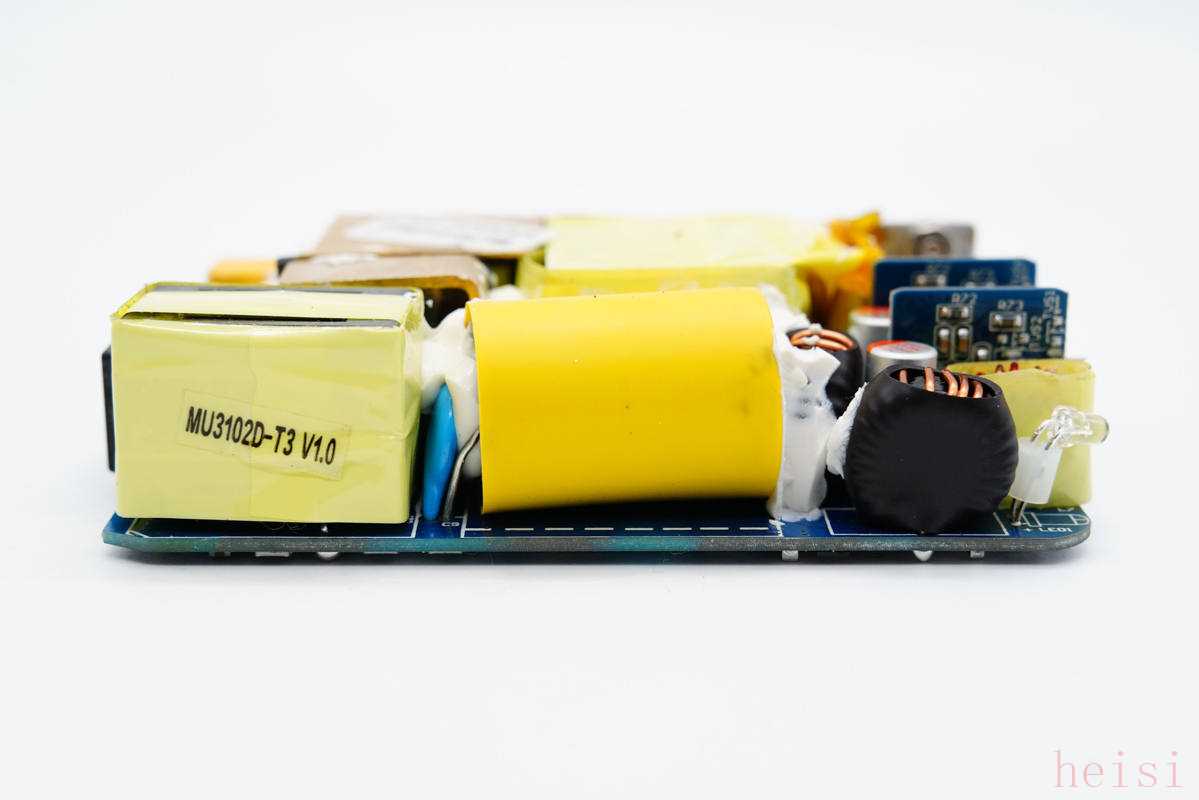

PCB板側面一覽，設有PFC升壓電感，高壓濾波電解電容橫置且外套絕緣管，電感和電容之間有一顆瓷片電容。

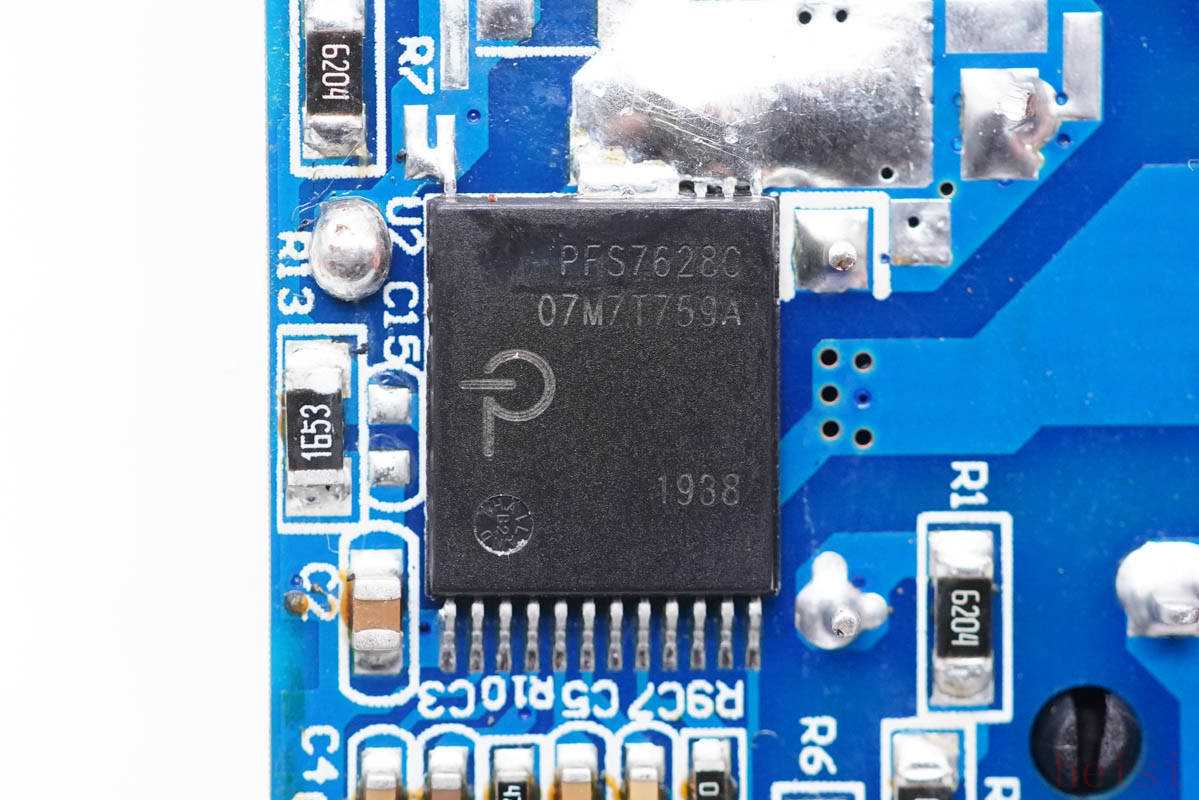

PFC升壓控制器采用PI PFS7628C，集成600V MOSFET和二極管，可在各種負載條件下提供高功率因數和高效率。

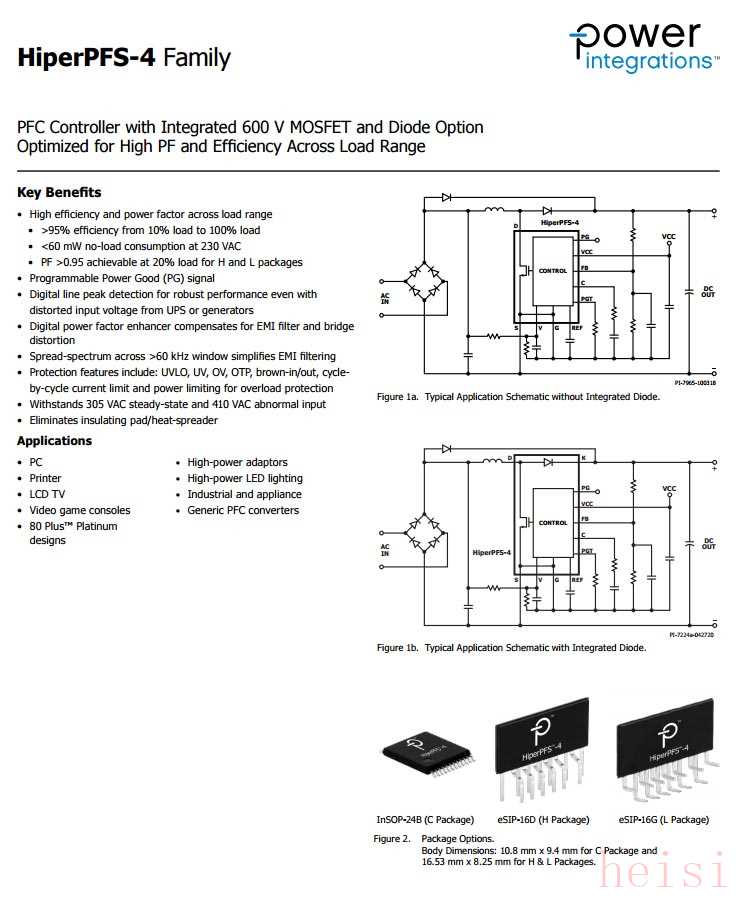

PI PFS7628C資料信息。
FPC升壓電感特寫，側面貼有信息標簽。

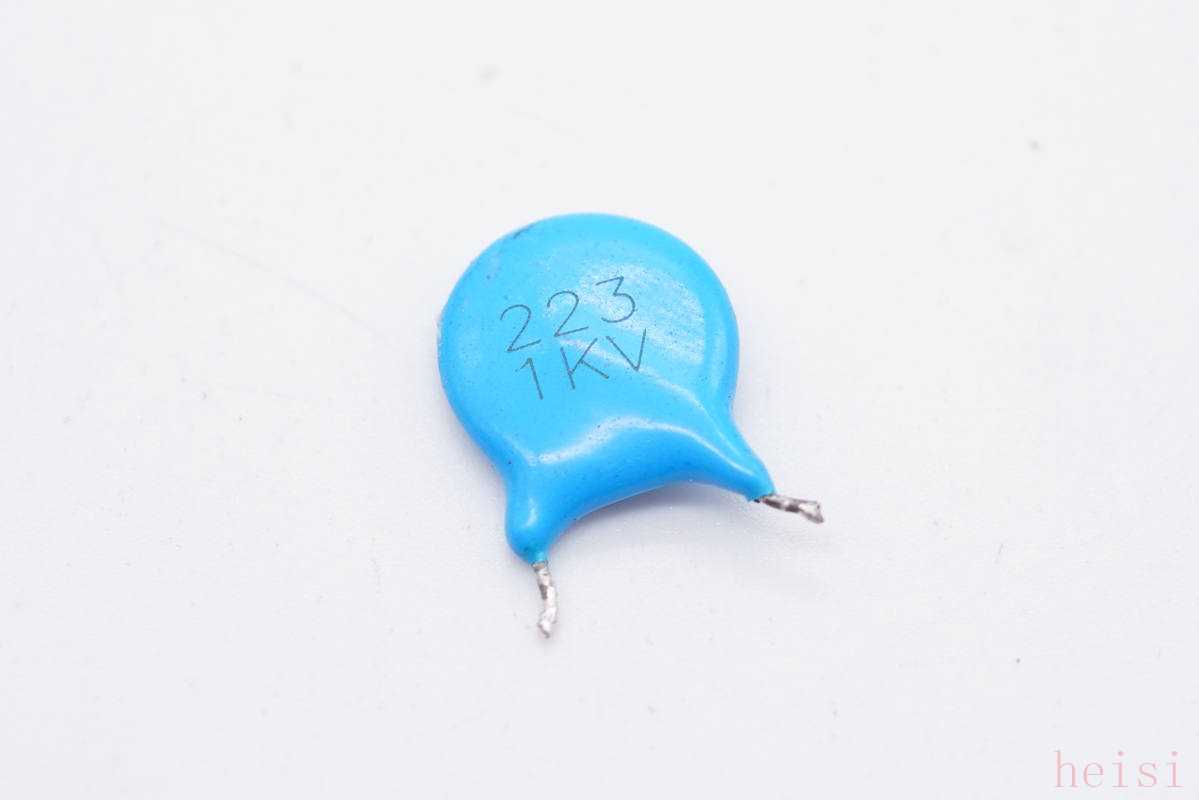

瓷片電容特寫，223，耐壓1KV。

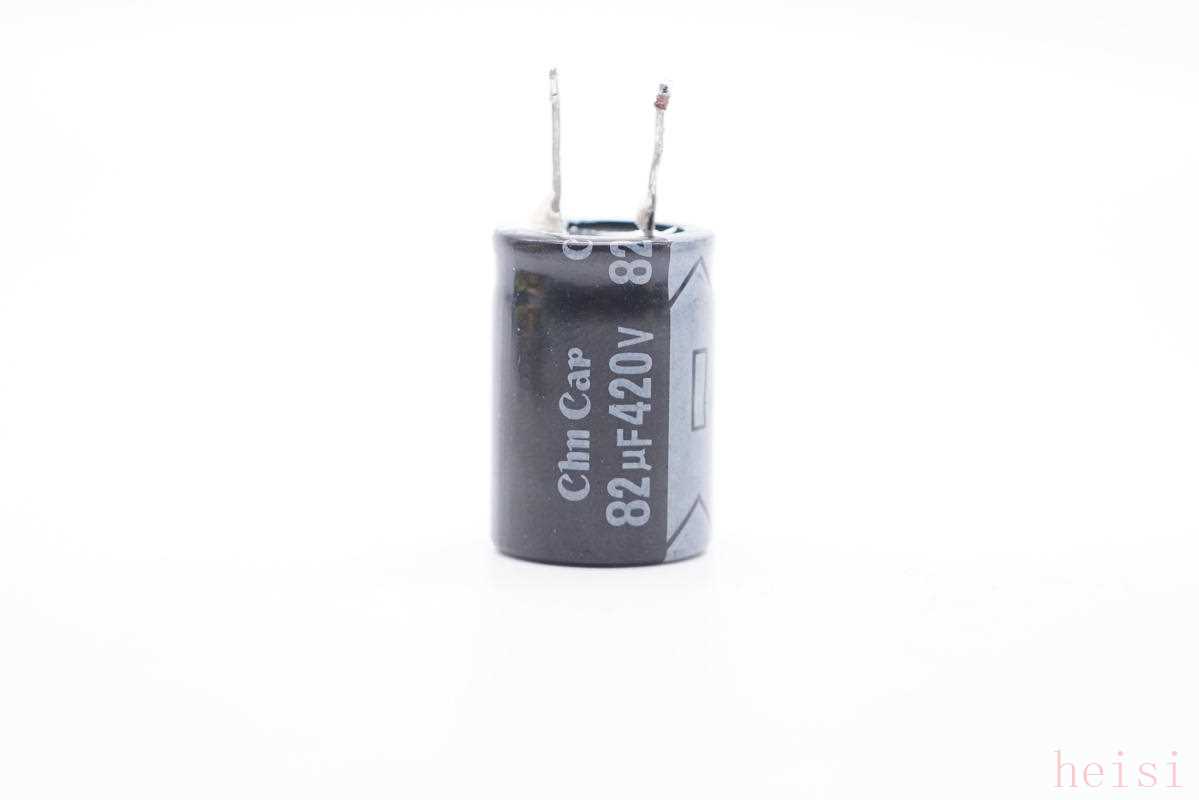

高壓濾波電解電容規格為420V 82μF，Chn Cap品牌。

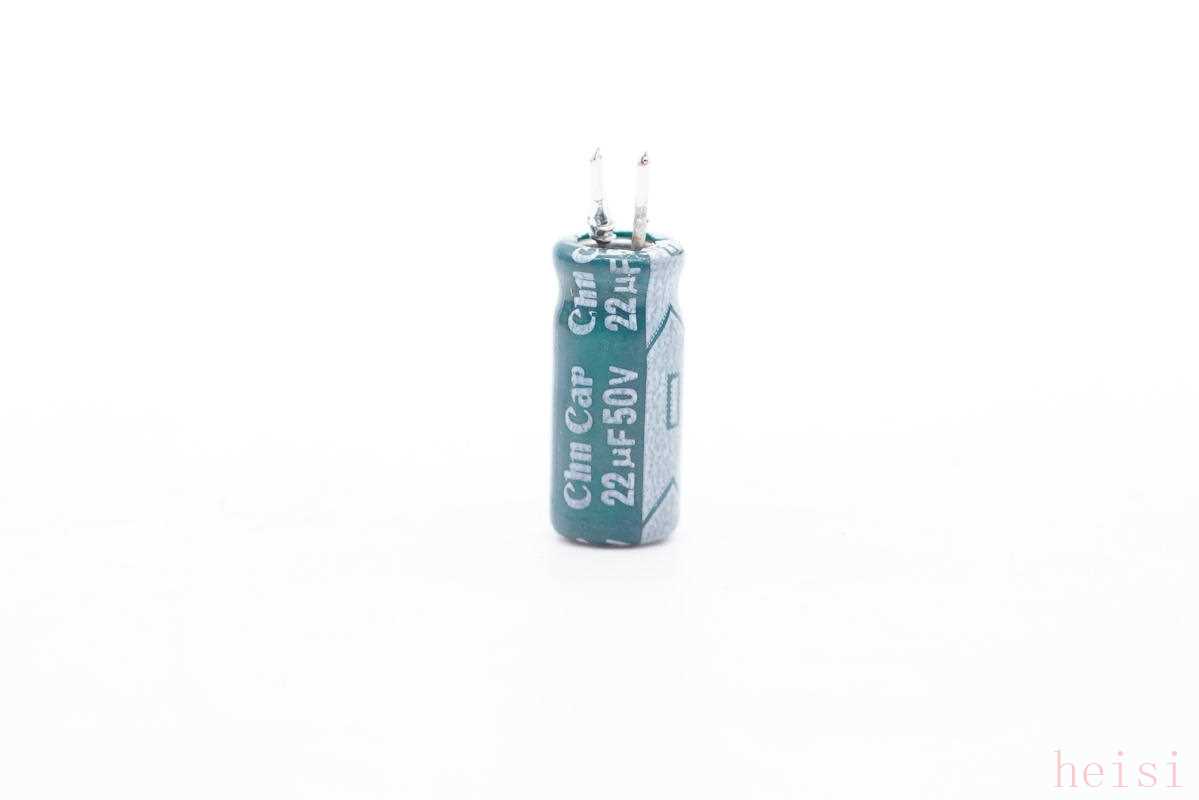

充電器主控芯片供電電容特寫，規格為50V 22μF。

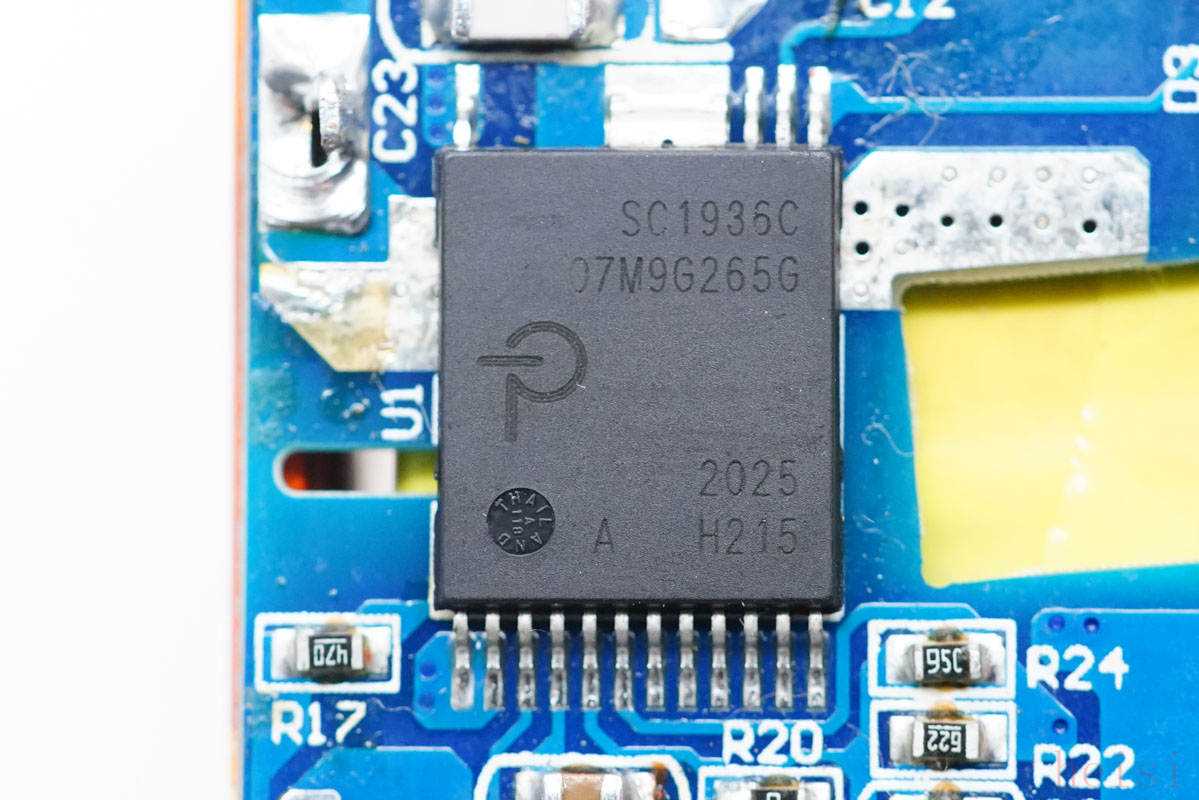

開關電源主控芯片采用PI SC1936C，該芯片是PI內置氮化鎵功率器件的PowiGaN主控芯片，配合PFC升壓電路，輸出100W功率。

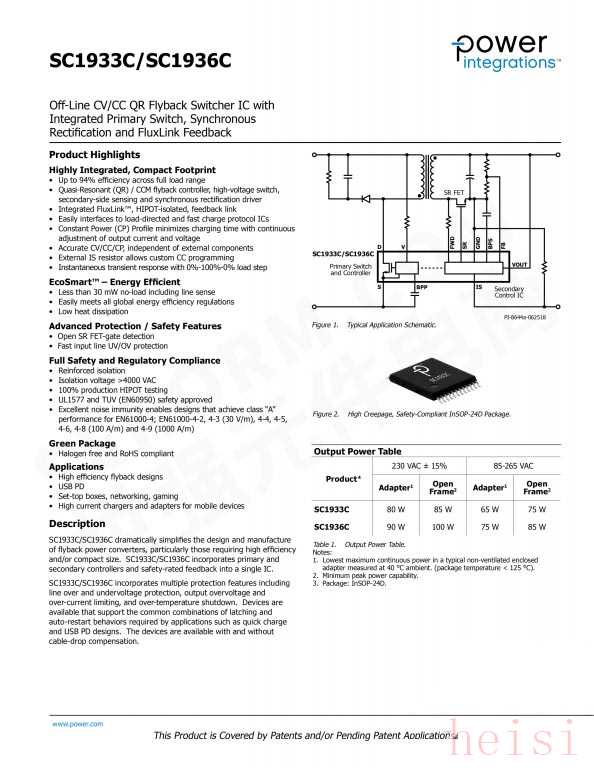

PI SC1936C資料信息。充電頭網了解到，PI的PowiGaN系列芯片有SC1933C和SC1936C兩個型號，采用SC1936C的有綠聯65W 4C口氮化鎵充電器、麥多多2C1A 65W氮化鎵充電器和畢亞茲2C1A 65W氮化鎵充電器等產品，另外采用SC1933C的有貝爾金30W氮化鎵充電器、網易智造61W氮化鎵充電器、倍思45W 1A1C氮化鎵充電器安克60W 1A1C氮化鎵充電器、RAVPower 61W氮化鎵USB PD充電器等產品。 此外PI高集成快充芯片還被三星原裝45W USB PD快充充電器、小米9手機27W原裝充電器、OPPO原裝65W氮化鎵快充充電器、谷歌Pixel手機標配USB PD充電器等數十款產品采用，性能獲得客戶廣泛認可。

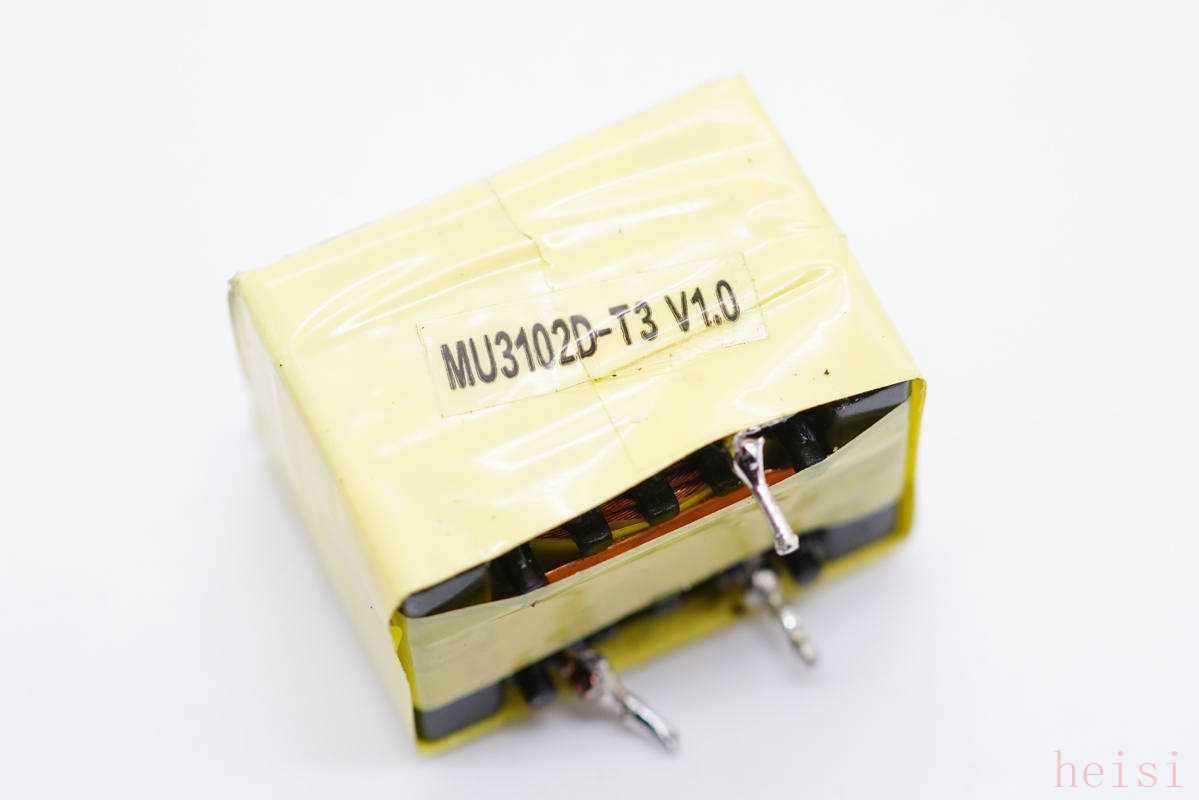

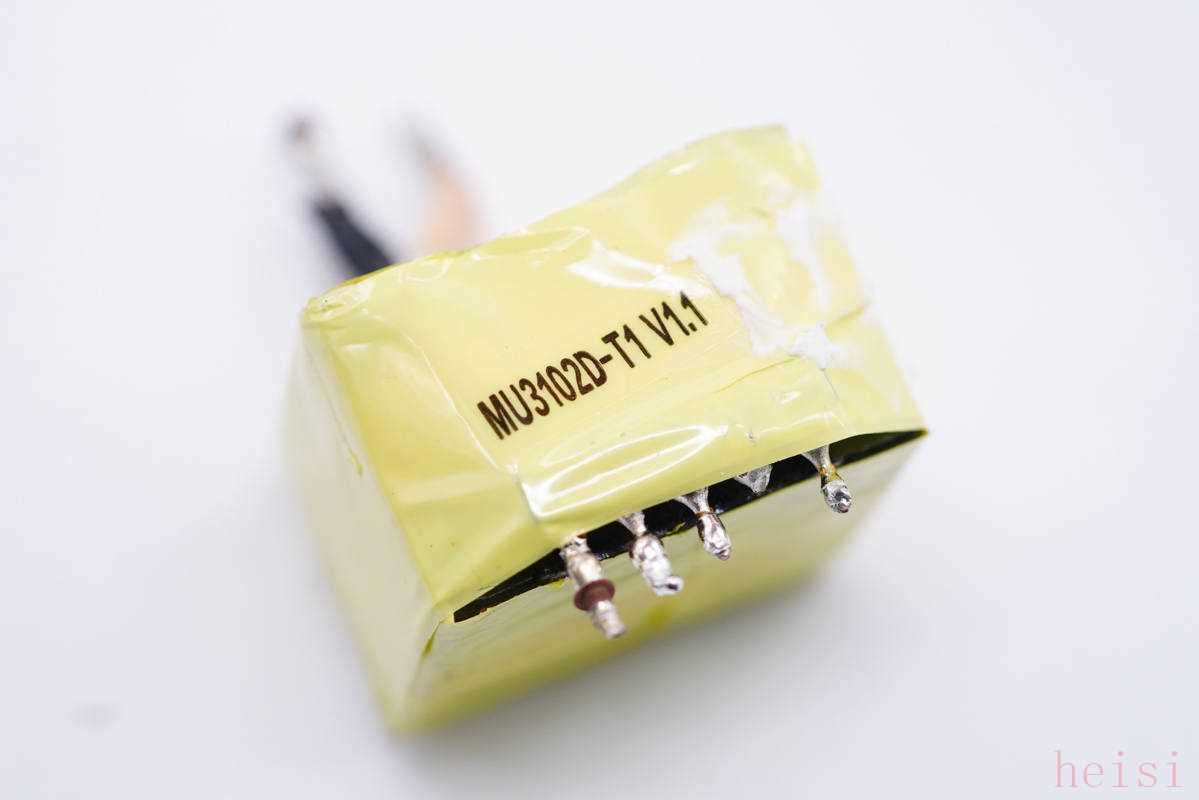

變壓器全身包裹絕緣膠帶，側面貼有信息標簽。

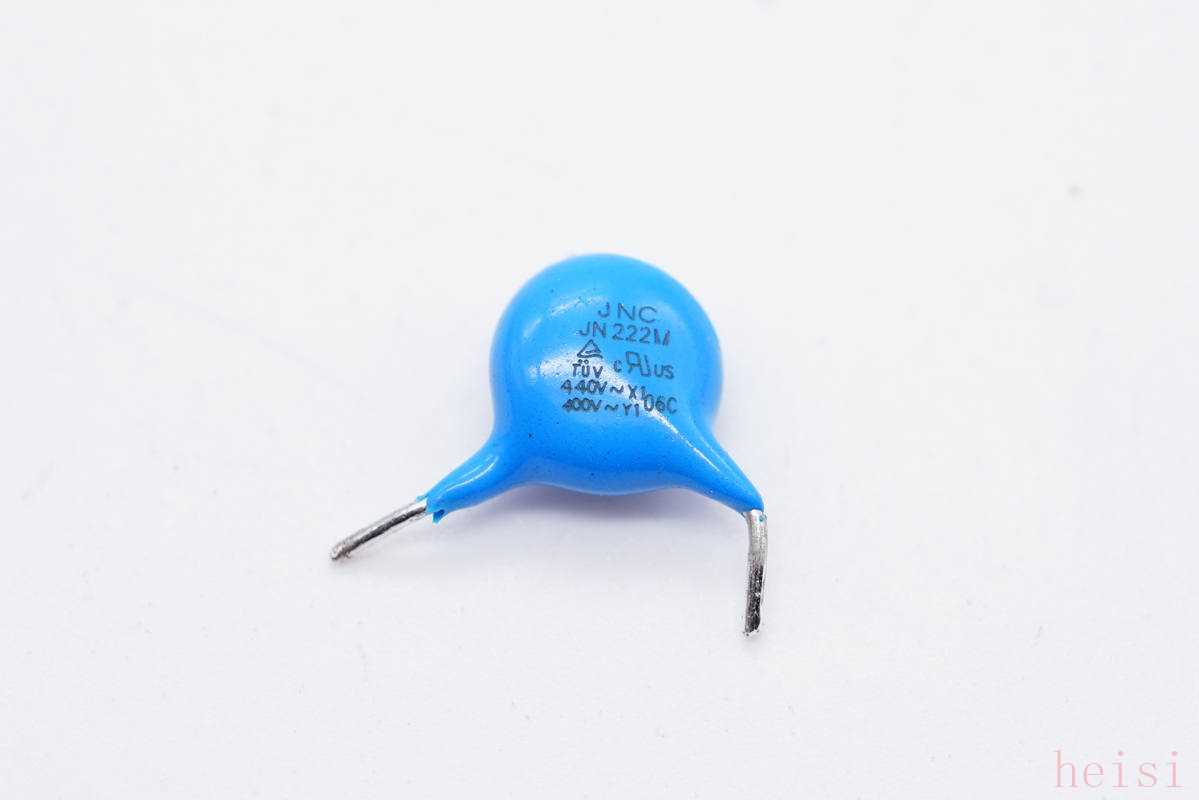

藍色Y電容特寫。

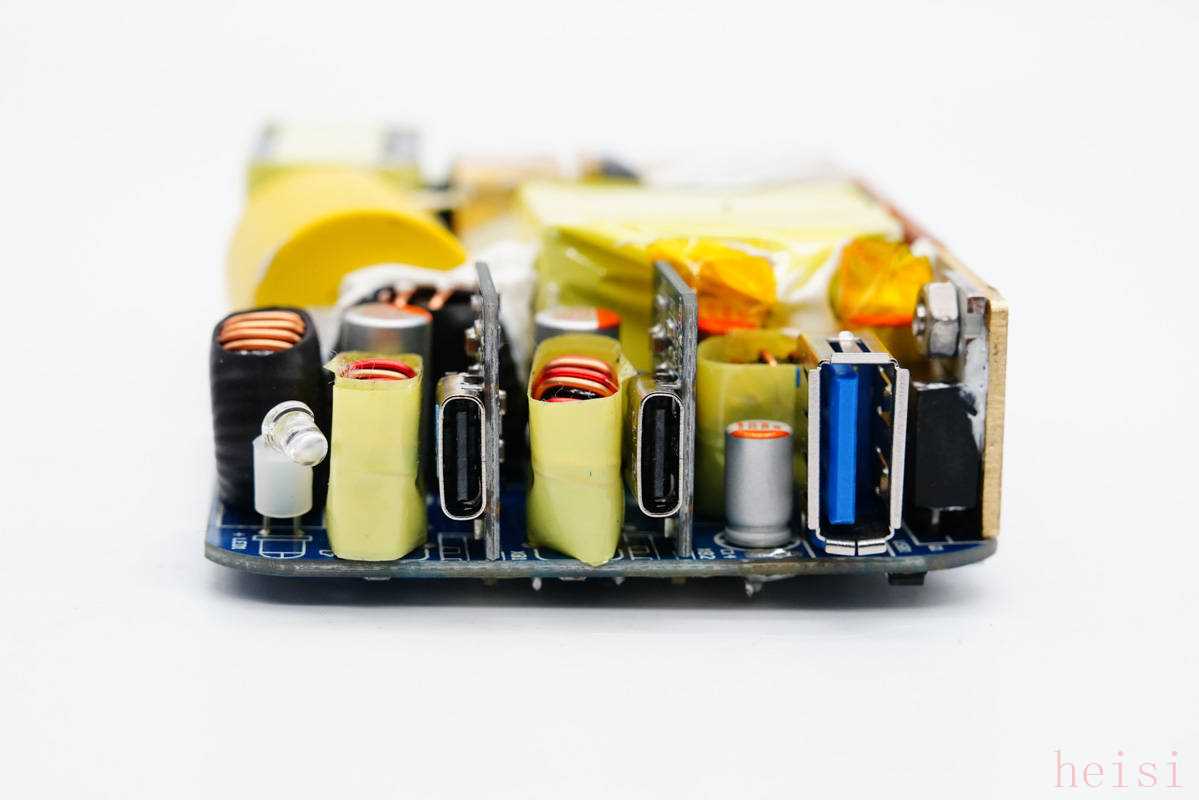

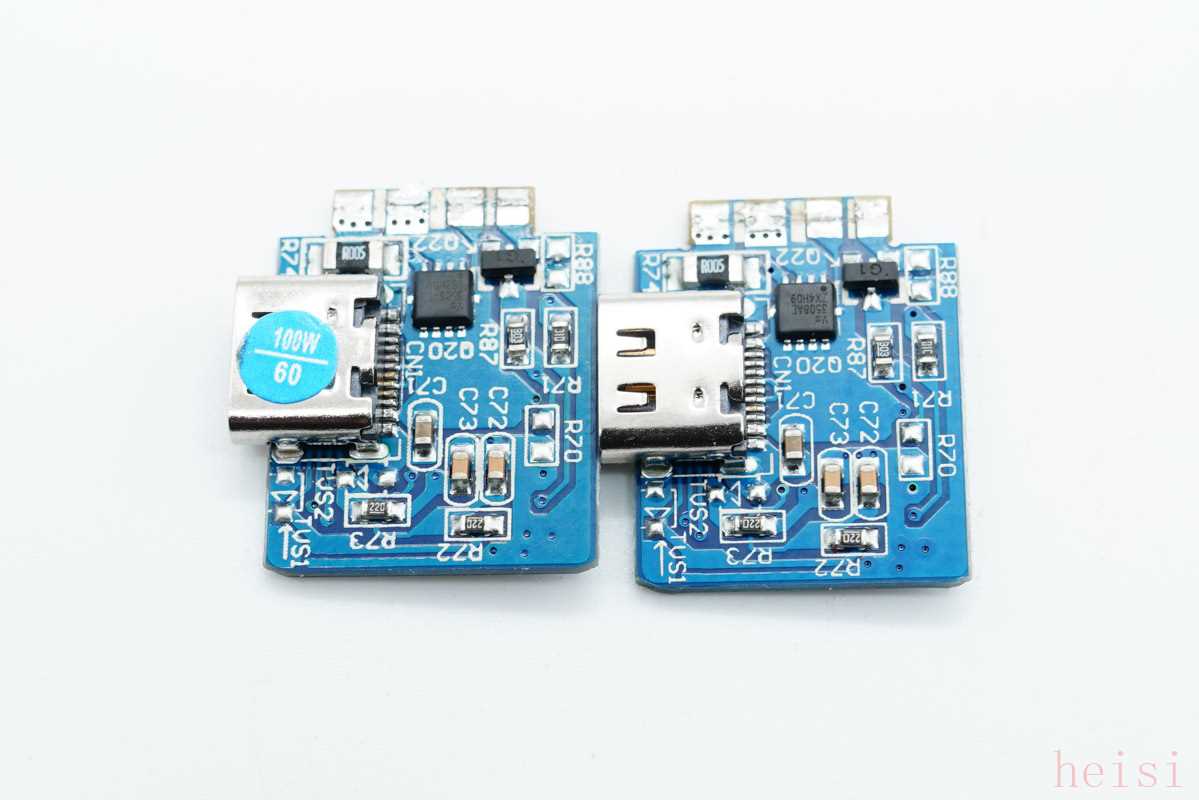

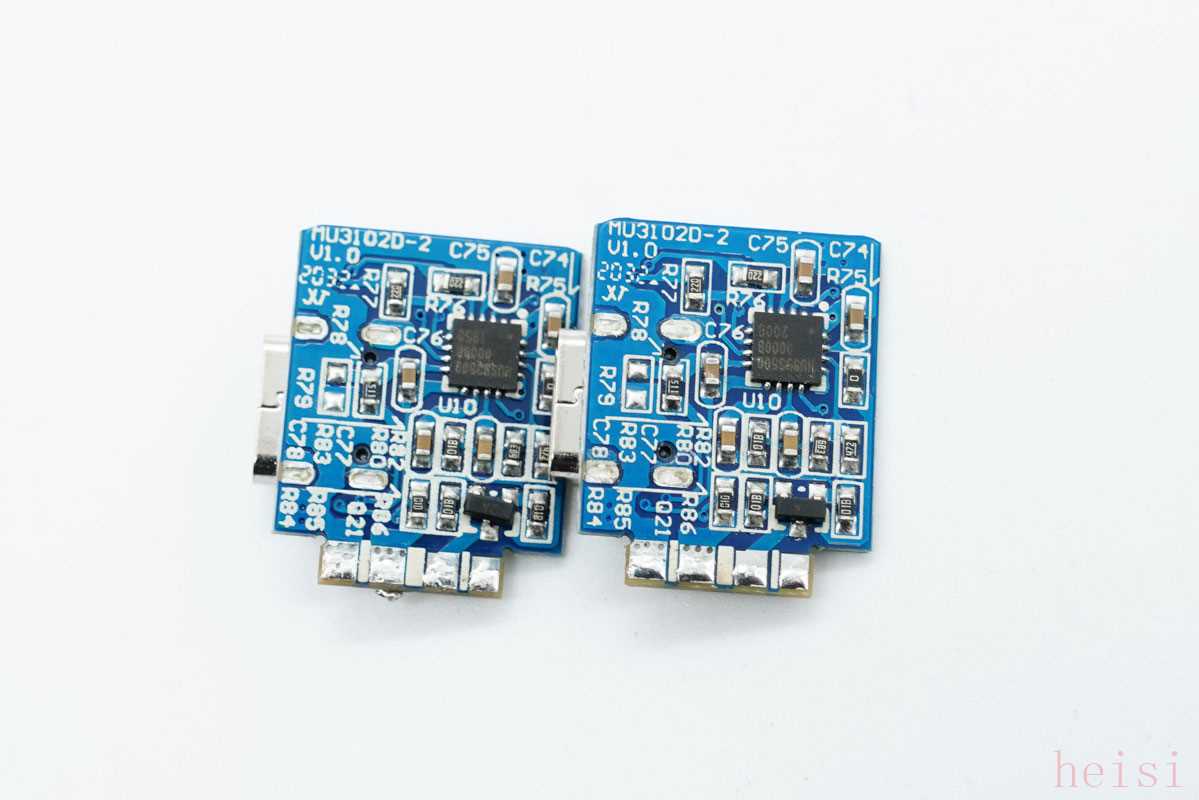

輸出端一覽，同步整流管使用螺絲固定在散熱片上，兩個USB-C母座使用協議小板垂直焊接，2C1A接口均進行獨立二次降壓輸出，正面可以看到有對應的降壓電感、濾波電感和電容等器件。

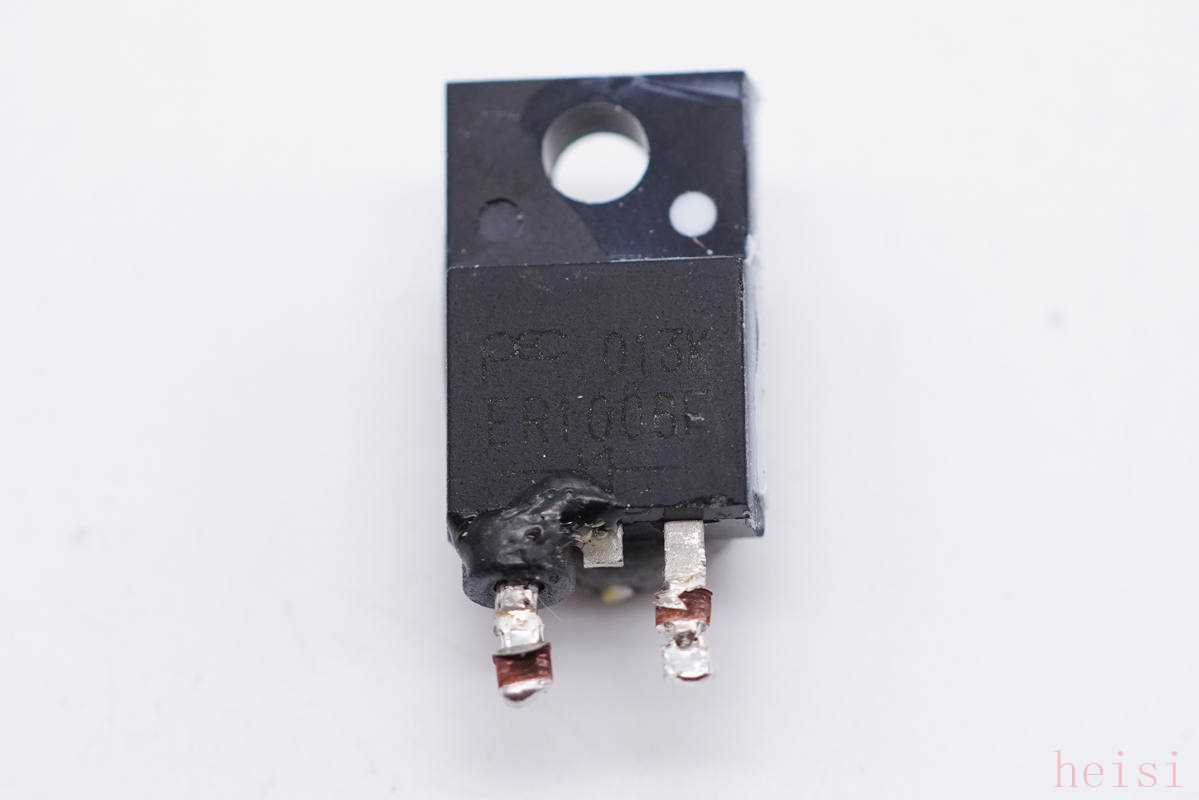

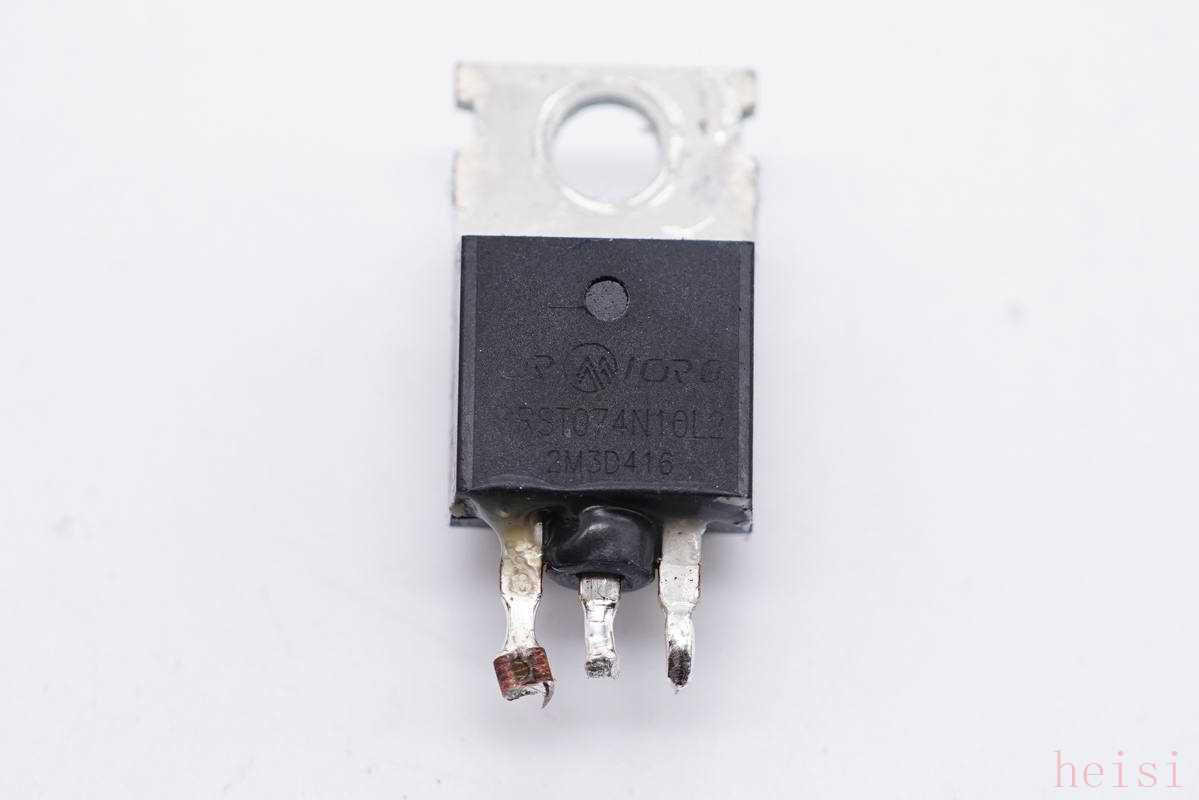

次級同步整流管來自華潤微電子（重慶）有限公司，型號CRST074N10L2，NMOS管，耐壓100V，導阻6.8mΩ，引腳套有磁珠抑制干擾。

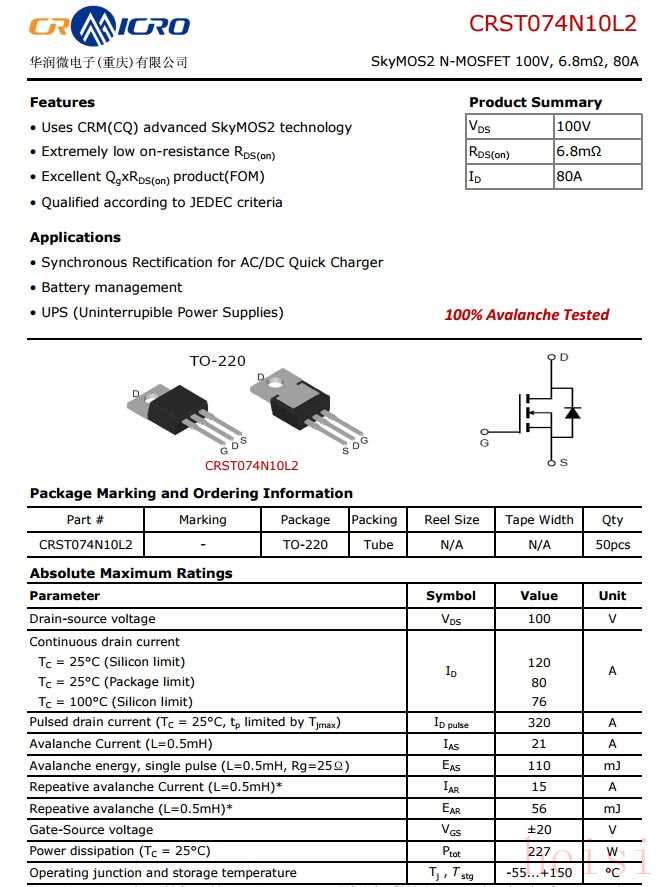

華潤微CRST074N10L2資料信息。

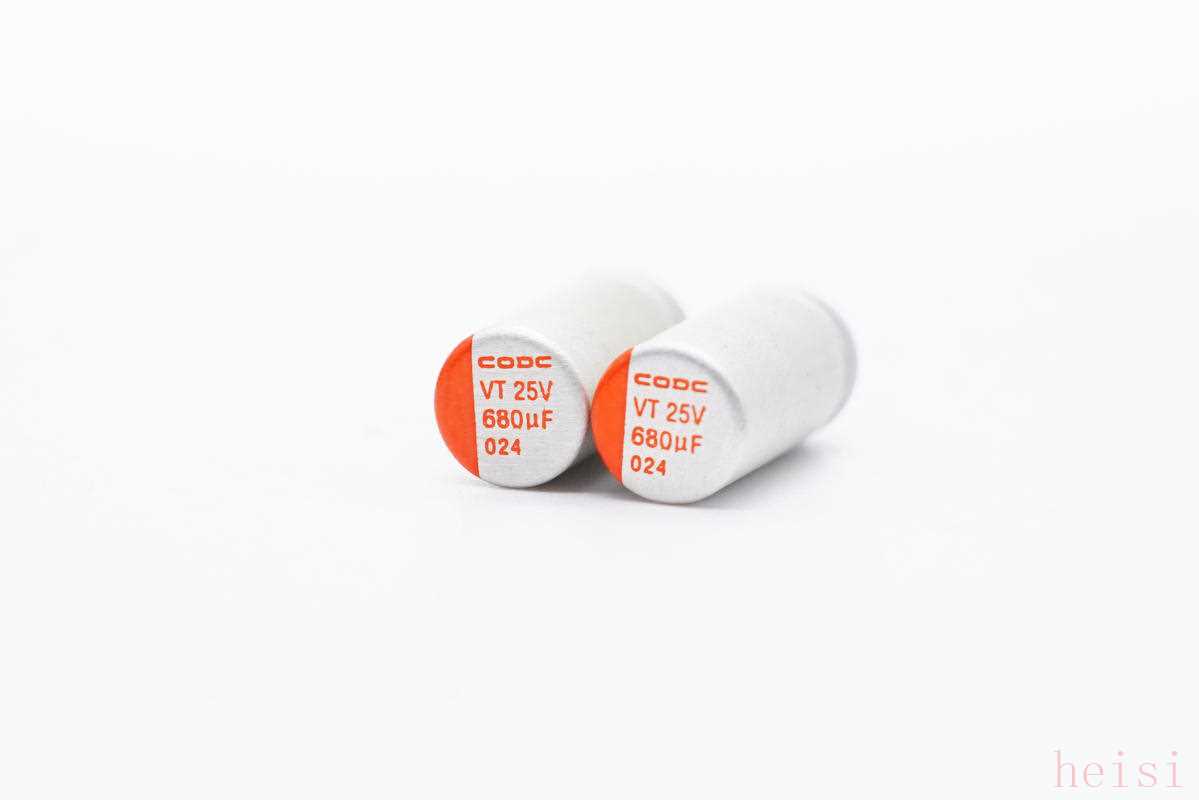

兩顆輸出濾波固態電容均來自華容偉業，且規格都是為25V 680μF。
USB-C1口同步整流降壓轉換器為德信EUP3268B，支持8-36V寬輸入電壓，最大輸出電流5A，支持可編程的線損補償，支持逐周期電流限制。

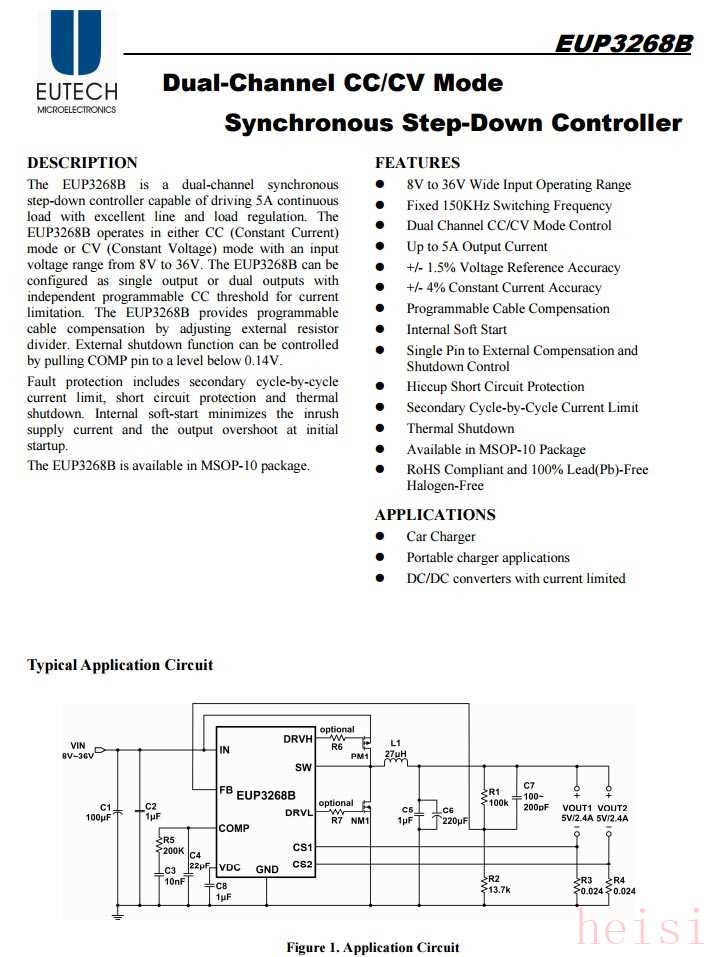

德信EUP3268B資料信息。

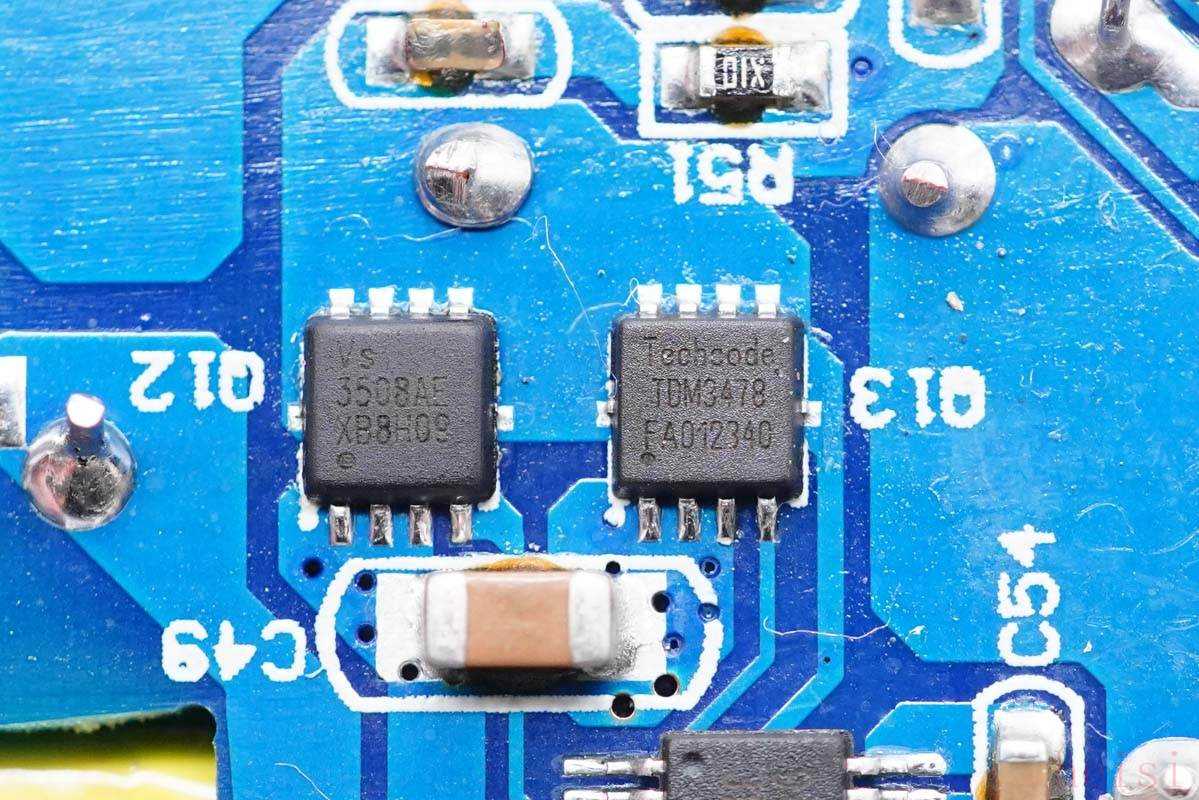

外置開關管分別是威兆VS3508AE和泰德TDM3478，組成半橋，用于為USB-C口輸出同步整流降壓。

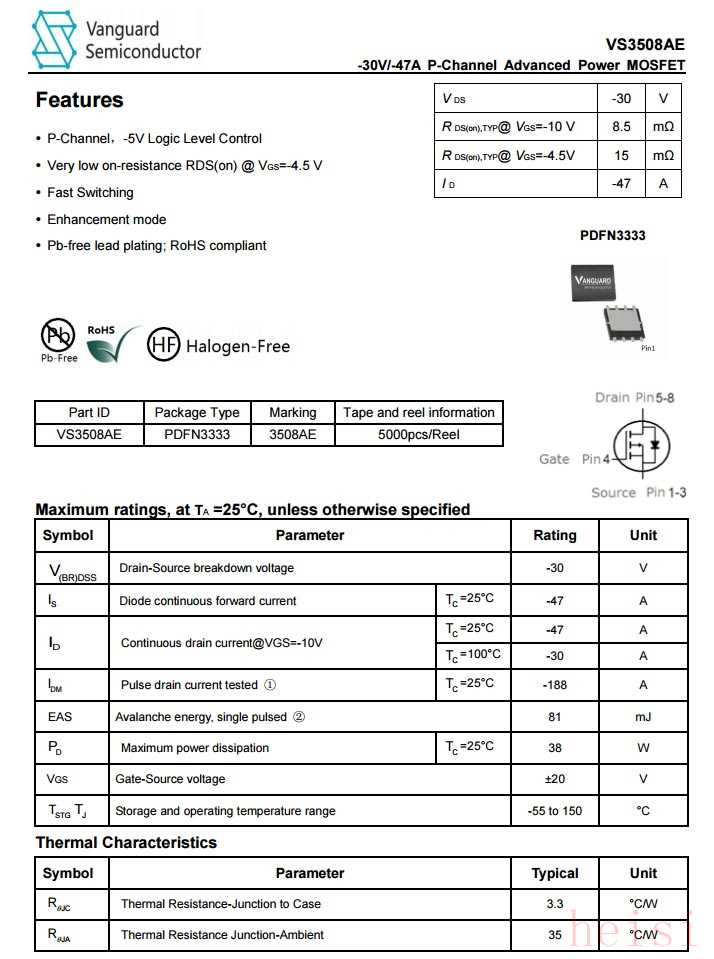

威兆VS3508AE資料信息，PMOS，耐壓30V，PDFN3333封裝。

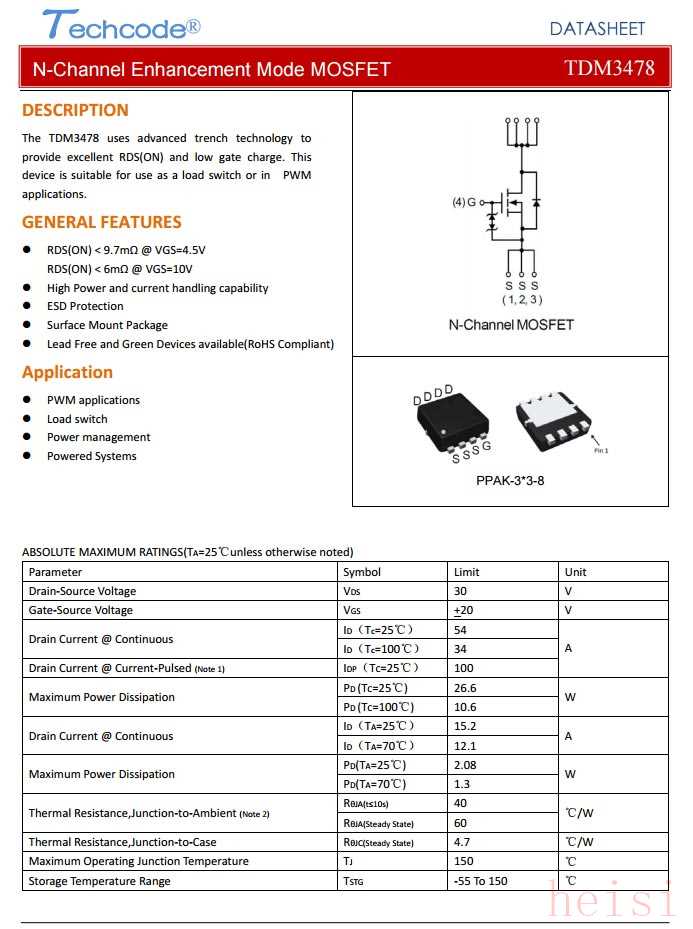

泰德TDM3478資料信息，NMOS管，耐壓30V。

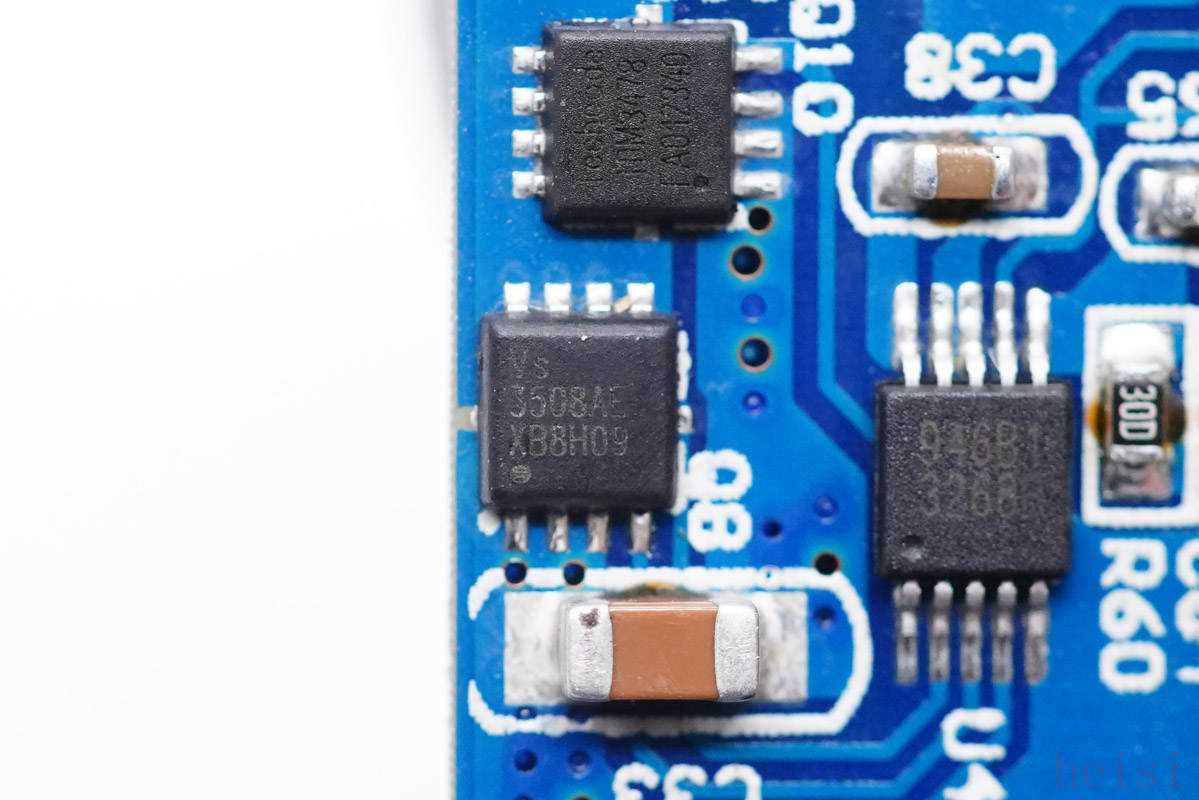

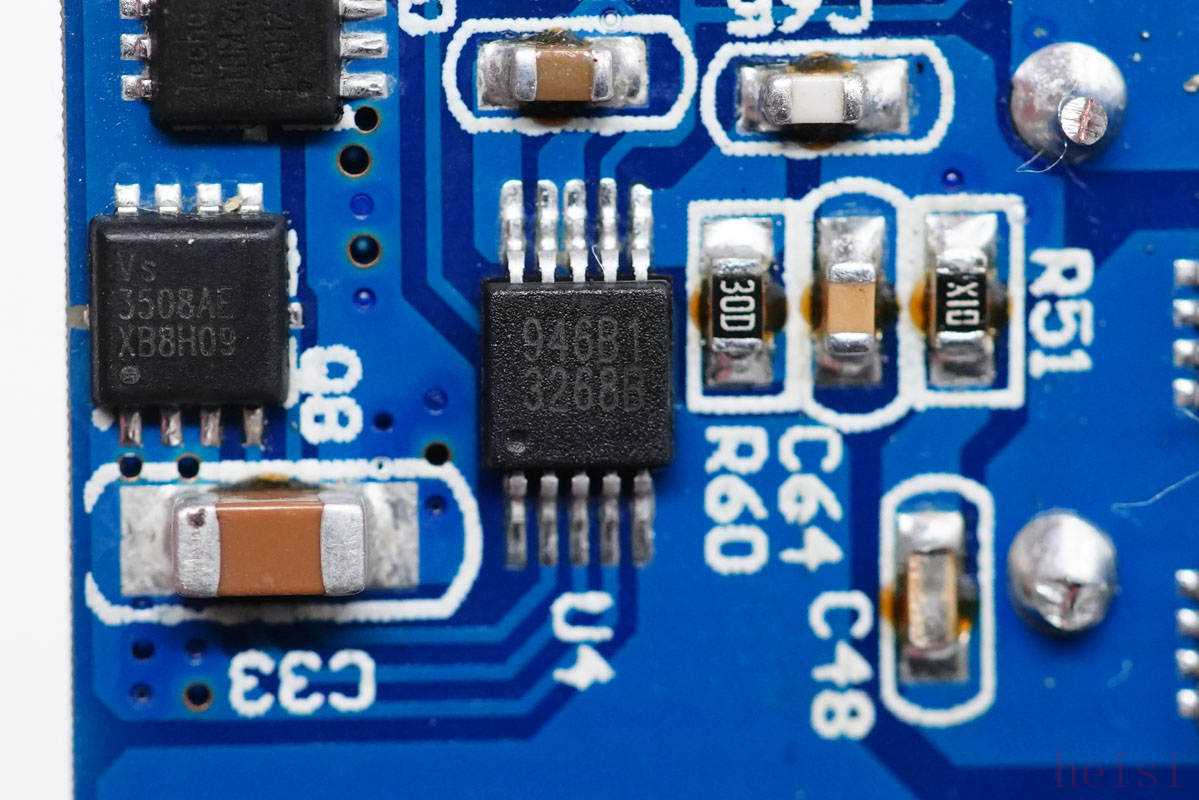

USB-C2口降壓電路特寫，也是德信EUP3268B+威兆VS3508AE+泰德TDM3478方案。

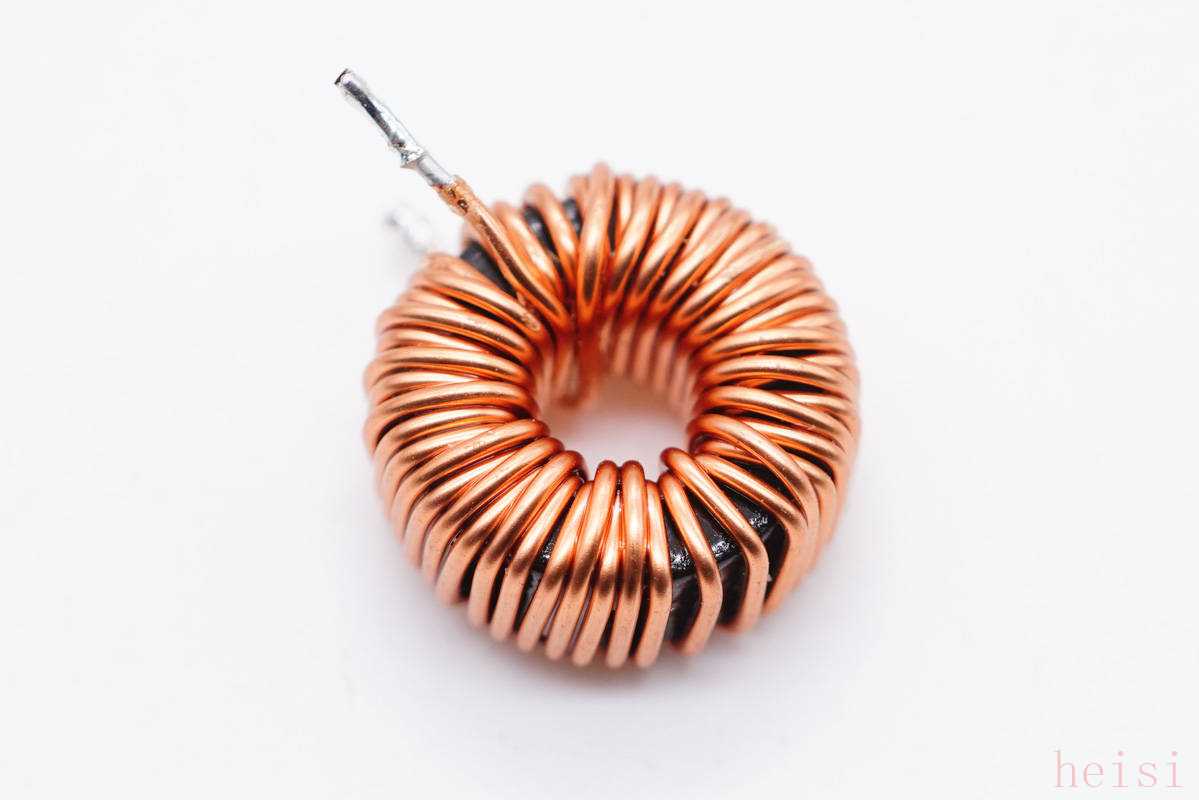

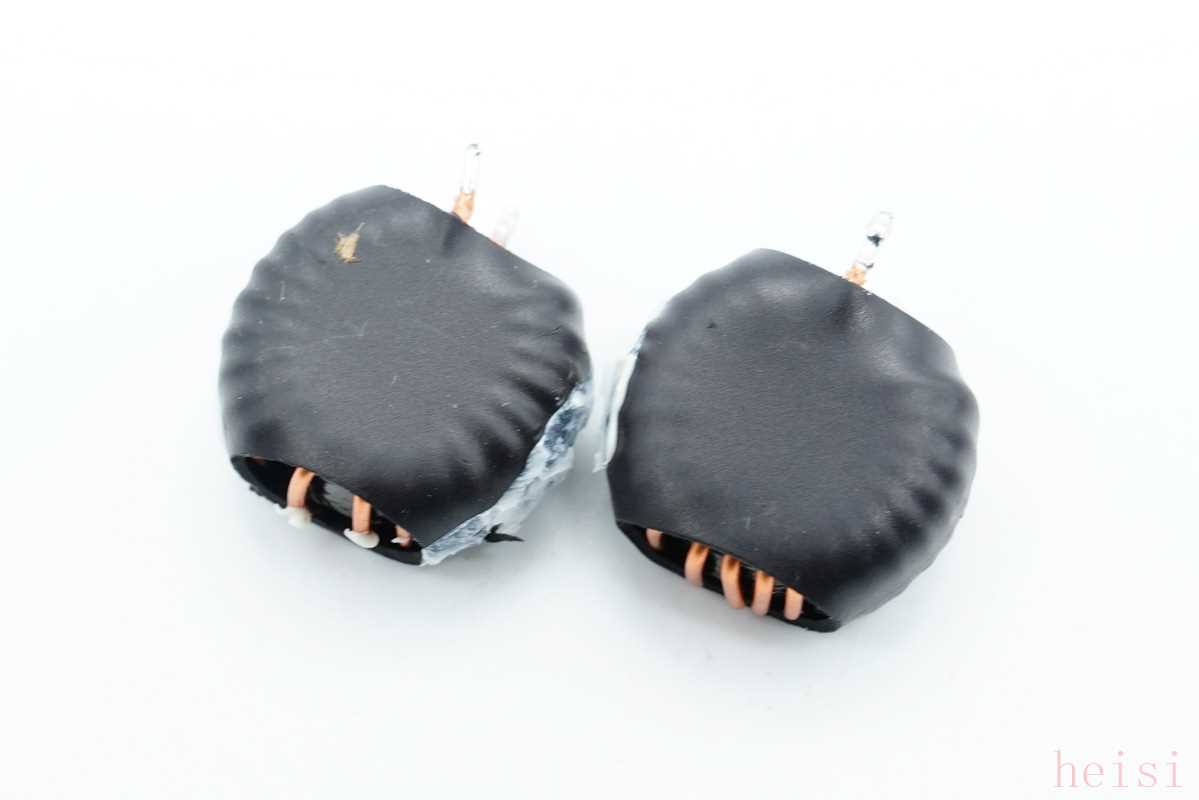

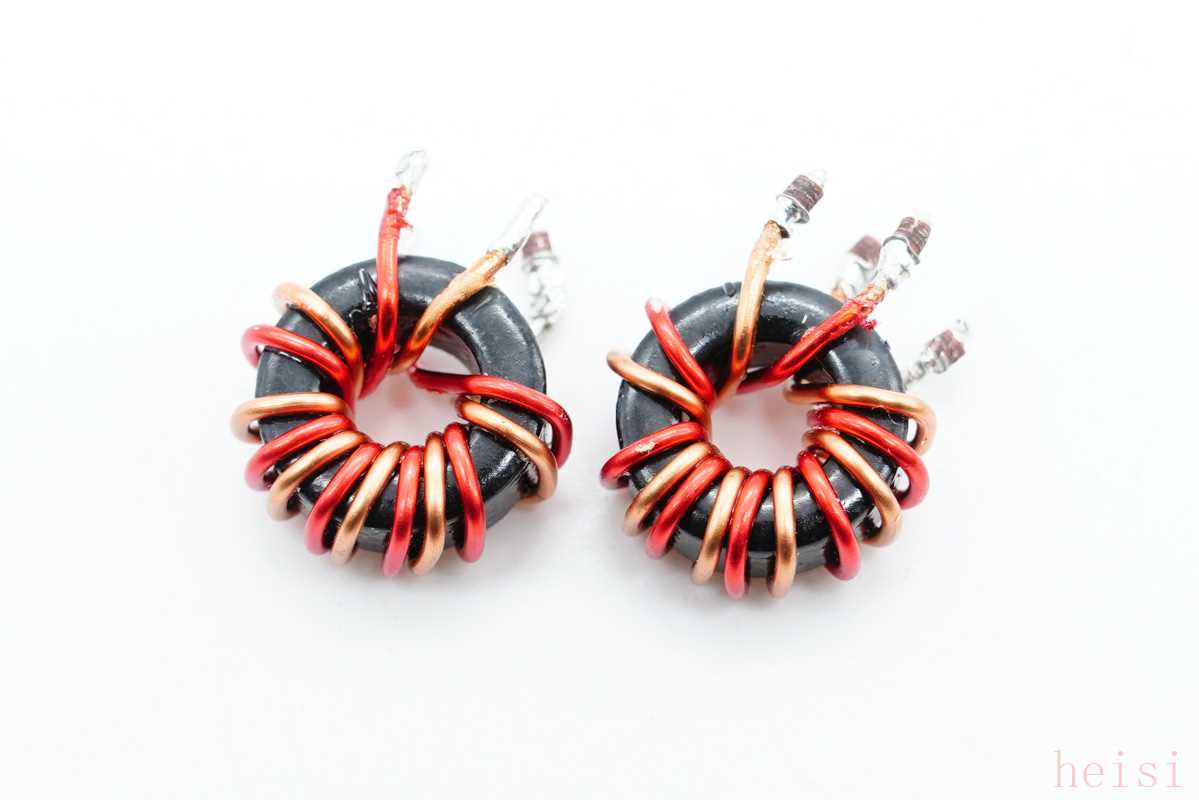

兩顆降壓電感特寫，均外套熱縮管保護，分別用于兩路降壓電路降壓。
濾波電感特寫，也是兩個C口各配置一顆。

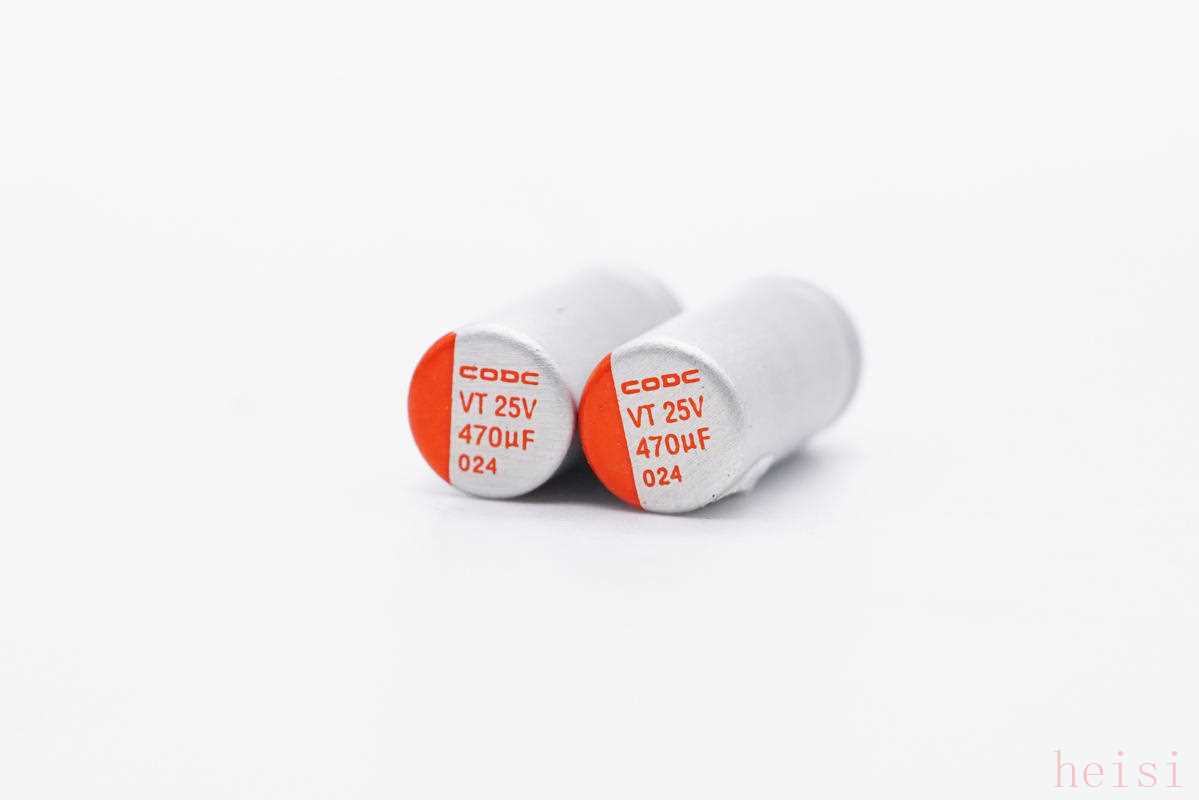

兩顆華容偉業固態電容，規格均為25V 470μF，用于兩路二次降壓輸出濾波。
正面設有輸出VBUS開關管。

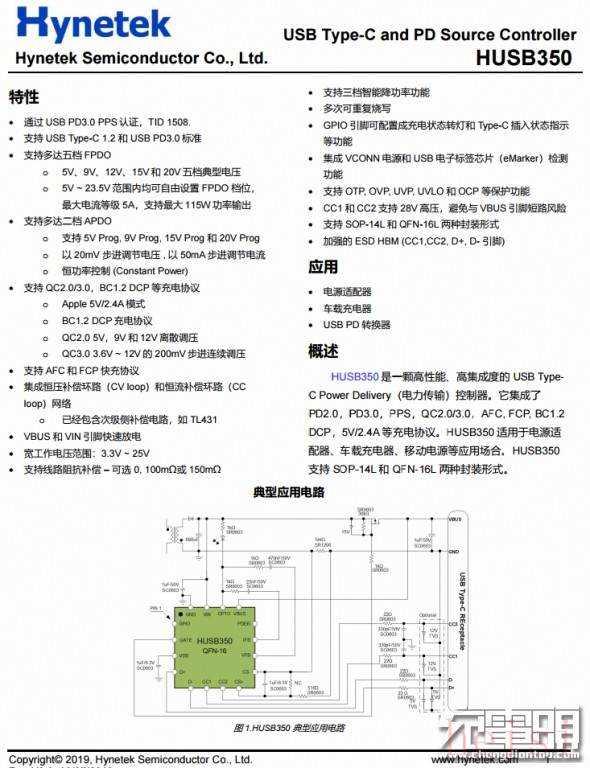

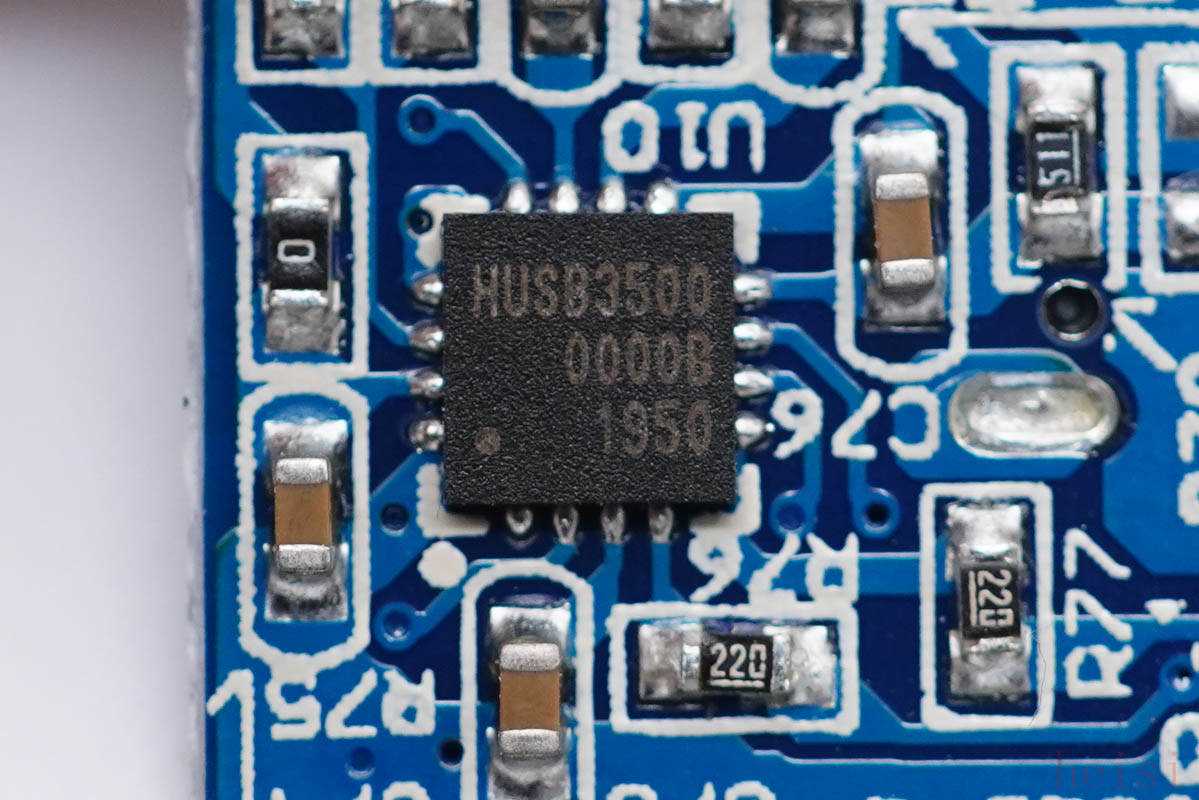

USB PD協議芯片采用慧能泰HUSB350。這是一顆高性能、高集成度的USB TypeC Power Delivery（電力傳輸）控制器，集成了 PD2.0、PD3.0、PPS、QC2.0/3.0、AFC、FCP、BC1.2、DCP、5V/2.4A等充電協議；適用于電源適配器、車載充電器、移動電源等應用場合；支持SOP-14L和QFN-16L兩種封裝形式。
充電頭網鏈接到，慧能泰HUSB350此前已被柚比18W快充充電器、洛克65W氮化鎵PD快充、飛頻65W USB PD氮化鎵充電器、ABB四位USB輸出18W PD快充插座采用，此外，慧能泰的PD快充協議芯片已被京東京造、貝爾金、圖拉斯、南孚等眾多品牌的數十款產品采用。

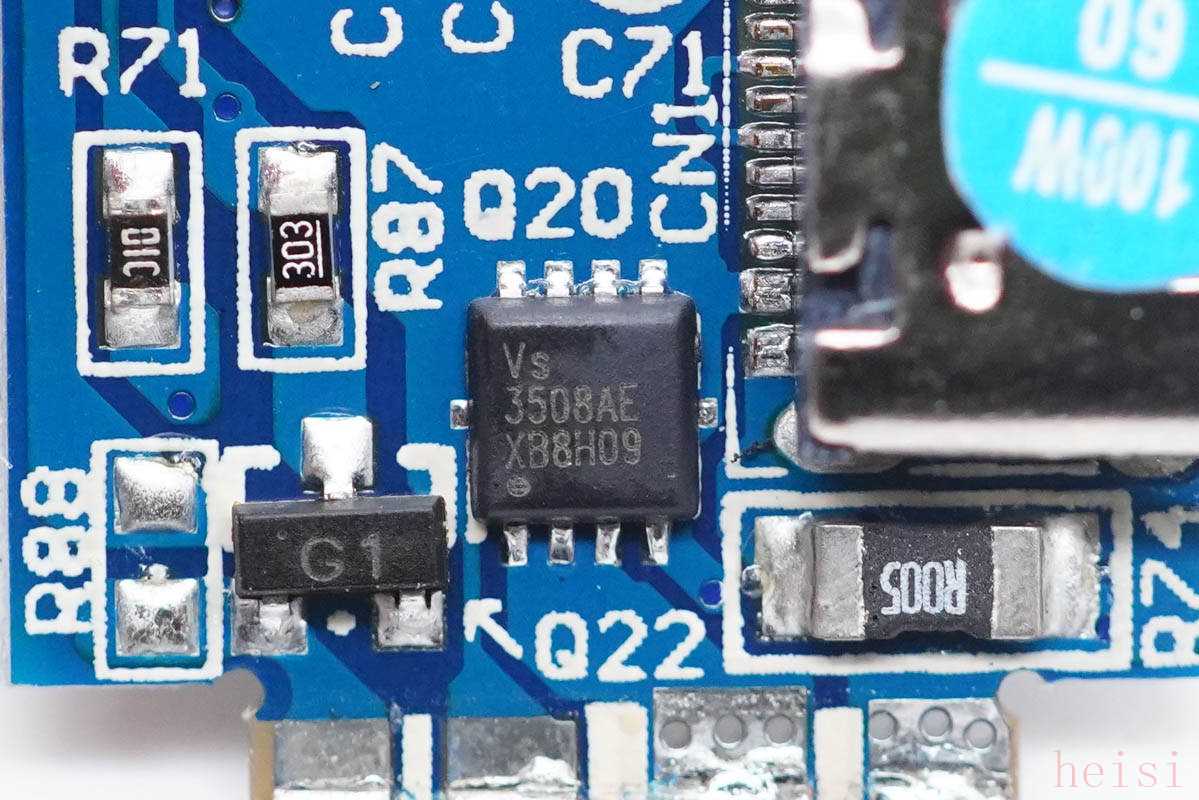

輸出VBUS開關管也是采用威兆VS3508AE，右下角R005是輸出檢流電阻。

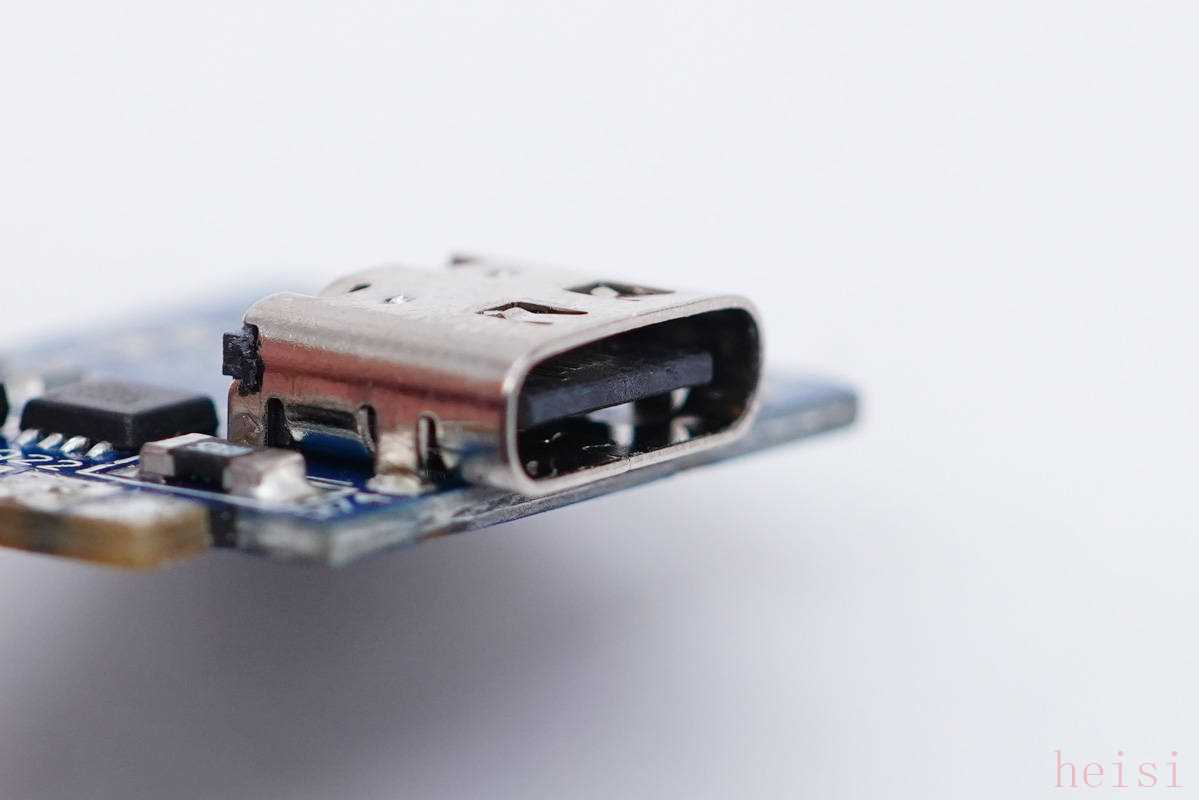

USB-C口母座特寫，過孔焊接。

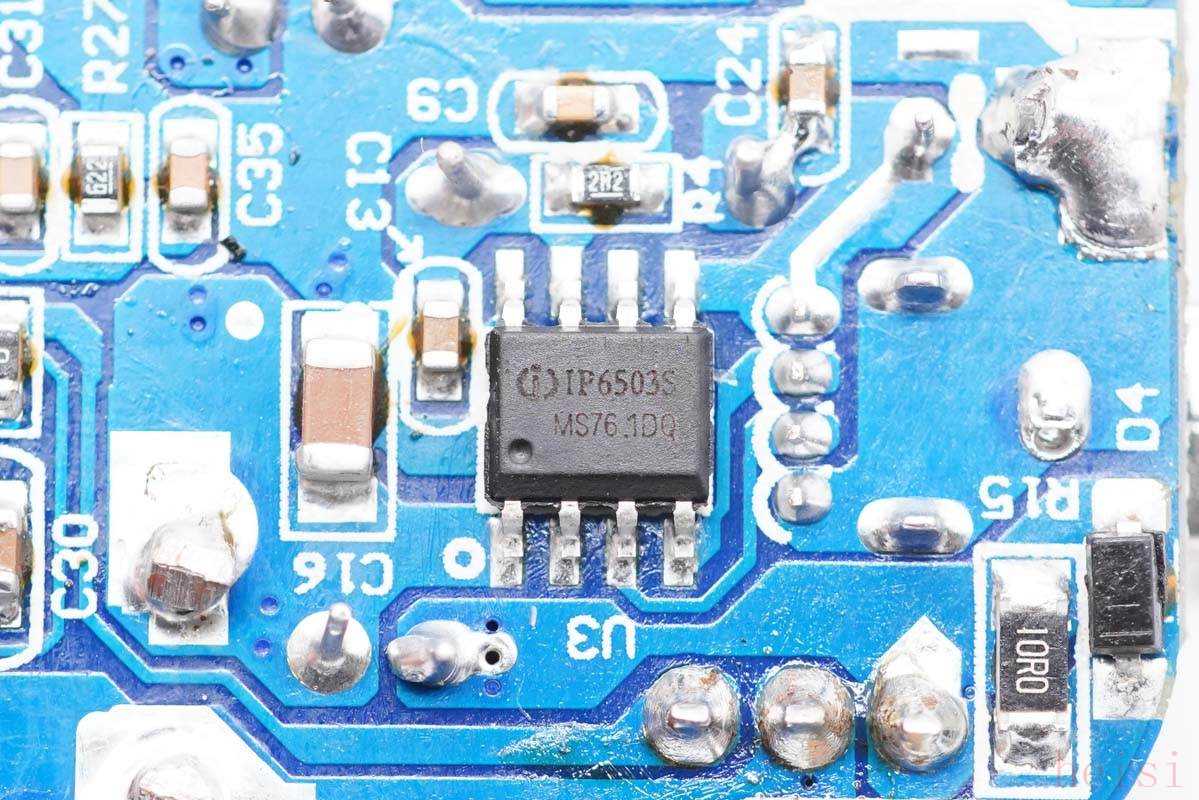

USB-A口降壓協議IC采用英集芯IP6503S。這是一款集成同步開關的降壓轉換器、 支持 DCP(BC1.2、Apple2.4A、三星)輸出協議，為車載充電器、適配器、智能排插、行車記錄儀提 供完整的解決方案。 英集芯IP6503S支持8V-32V寬范圍電壓輸入，輸出電壓為5V，最大能提供3.1A的輸出電流，轉換效率高達94%。此外具有輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等功能。

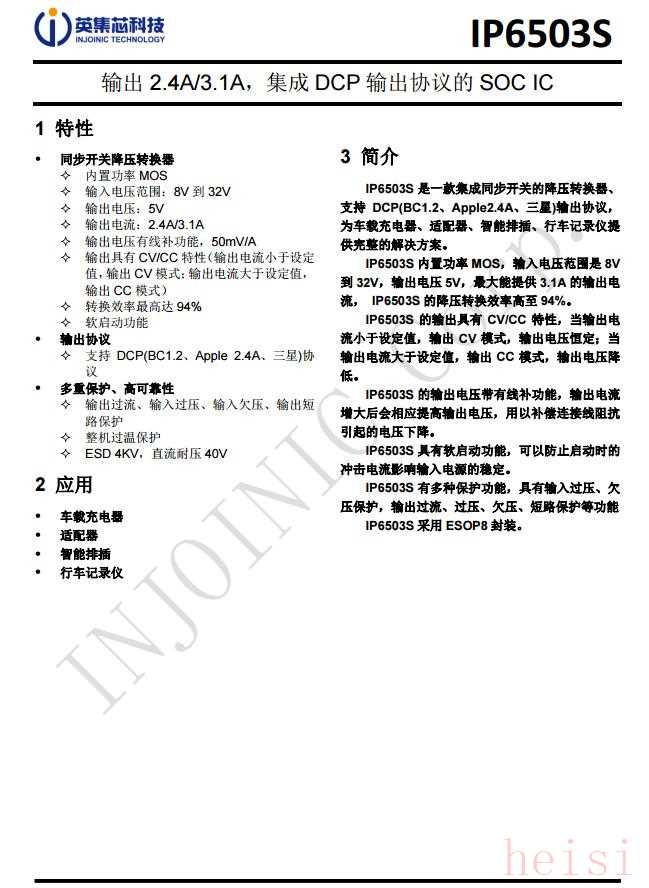

英集芯IP6503S資料信息。

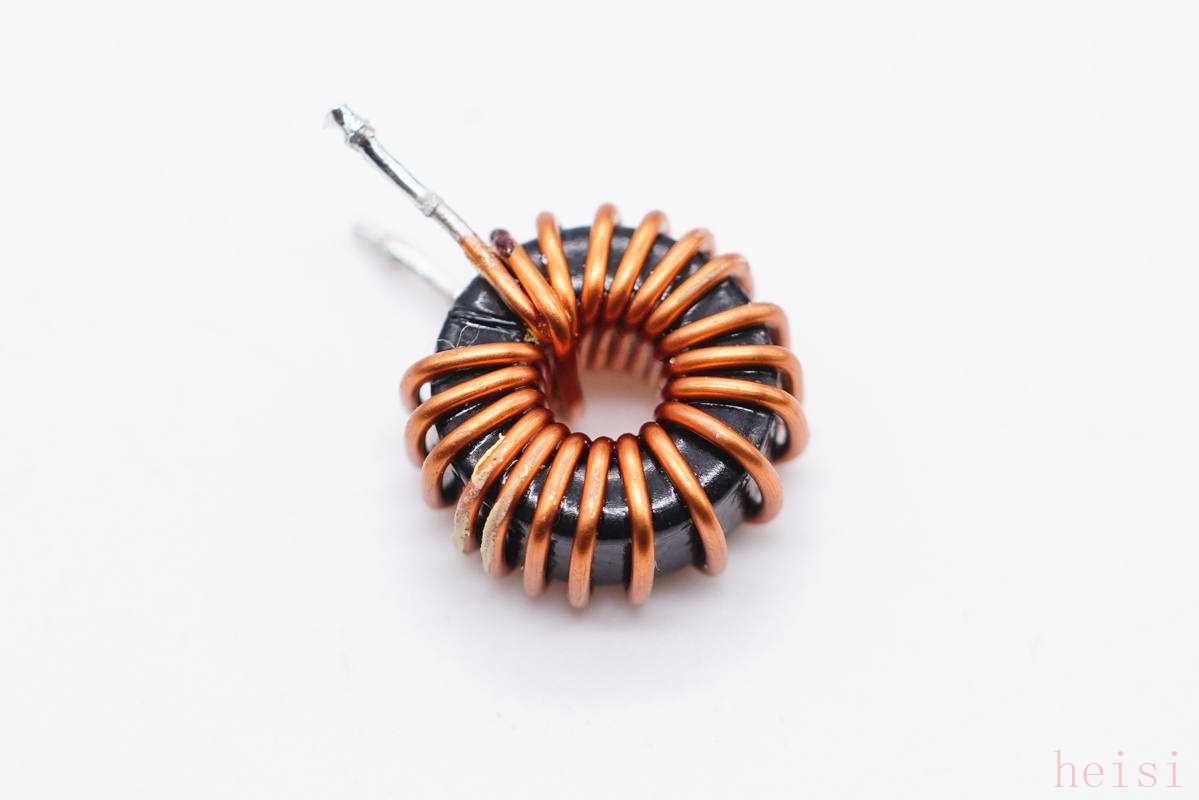

降壓電感特寫。

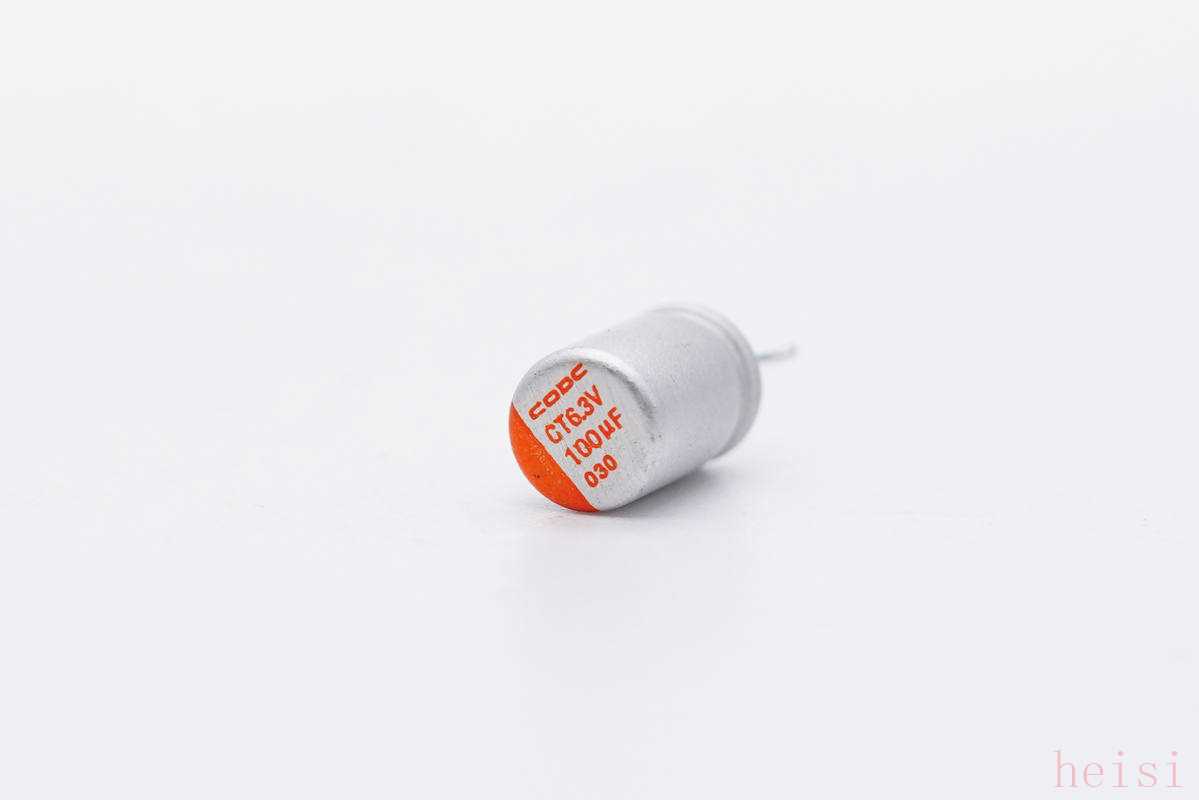

華容偉業輸出濾波固態電容，規格為6.3V 100μF。

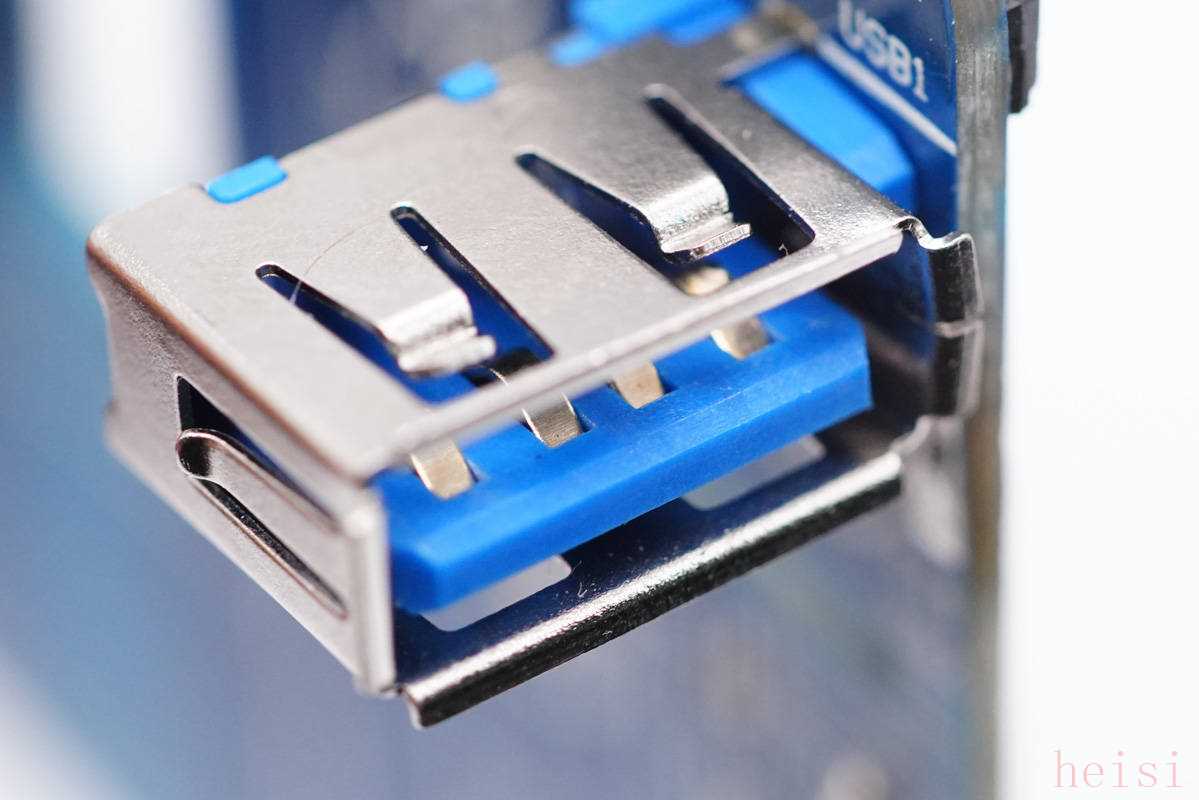

USB-A口母座特寫。

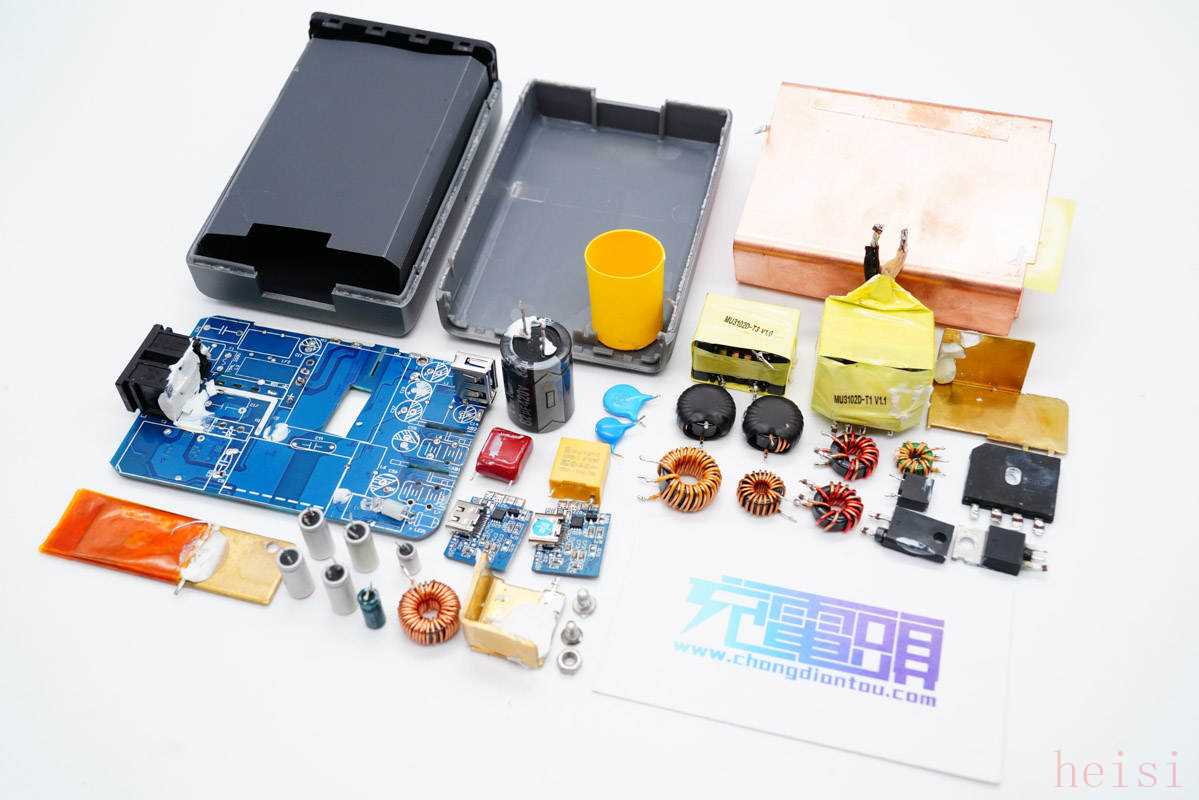

全部拆解完畢。充電頭網拆解總結SATECHI 100W氮化鎵快充充電器機身扁平，邊角圓潤，配備電源線采用線體分離設計，同時支持全球?qū)挿秶妷狠斎耄m用地區廣泛，更換電源線即可攜帶到各個地方使用。兩個C口不僅支持100W PD快充，還具備5A PPS電壓檔位，兼容性好。USB-A口支持12W輸出，可以給小型設備進行充電。充電頭網通過拆解了解到，作為一款100W大功率充電器，其設有PFC升壓電路，并采用PI PFS7628C控制；開關電源由PI高集成主控芯片SC1936C搭配華潤微同步整流管組成；兩個C口二次降壓輸出方案完全一樣。雙C口均采用德信EUP3268B搭配威兆和泰德MOS管進行二次降壓，由慧能泰協議芯片HUSB350控制輸出電壓；USB-A口采用英集芯IP6503S進行二次降壓以5V恒壓輸出。電路板整個使用銅片包裹均熱，并在電路板正反面設有導熱貼傳導至外殼散熱，降低溫升。內部元件全部打膠填充固定，穩定可靠。
