根據(jù)您提供的“40款高跟涼鞋對比”中得出的結論："卓詩尼（Zozi）耐折性能不達標，HOTWIND安全性表現(xiàn)較差"。
這通常意味著：
1. "卓詩尼（Zozi）耐折性能不達標：" "含義：" 這款涼鞋的鞋底或鞋面材料在反復彎折（模擬日常行走）時，出現(xiàn)開裂、斷裂、開膠或變形等問題，其耐用性和壽命可能低于其他同類產(chǎn)品。 "影響：" 用戶體驗可能不佳，涼鞋可能很快就需要更換，不夠經(jīng)濟實惠或適合需要長時間穿著或頻繁行走的使用場景。
2. "HOTWIND安全性表現(xiàn)較差：" "含義：" 這款涼鞋在某些安全相關的測試或評估中表現(xiàn)不佳。這通?？赡苤敢韵聨讉€方面： "防滑性差：" 鞋底抓地力不足，在濕滑地面容易滑倒。 "支撐性/穩(wěn)定性不足：" 高跟鞋跟過高或結構設計不合理，導致行走時容易失穩(wěn)、崴腳。 "材質(zhì)安全隱患：" 材料本身可能不夠堅固，或存在刺激性等健康風險。 "防水/防污性差：" 影響穿著衛(wèi)生和清潔。 "影響：" 增加了

相關內(nèi)容：

■按：如何購買到舒適、耐穿、安全的高跟涼鞋？

夏季來臨，增高顯瘦的高跟涼鞋成了女士們的“寵兒”，讓人愛不釋“腳”。夏天人們經(jīng)常光腳穿鞋，再加上炎熱的天氣使雙腳容易出汗，如果長時間穿著質(zhì)量不佳的鞋子，會影響腳部健康。

目前，市場上高跟涼鞋品牌眾多、價格差異大，消費者如何購買到舒適、耐穿、安全的高跟涼鞋呢？

近期，上海市消保委公布了40款高跟涼鞋的比較試驗結果，結果發(fā)現(xiàn)，40件樣品中有28件樣品通過全部測試項目，另外12件樣品或在耐折性能、幫帶拉出強度、幫底剝離強度、勾心等物理機械性能方面存在問題，或是鄰苯二甲酸酯、六價鉻等有害物質(zhì)限量方面表現(xiàn)較差。

樣品情況

本次比較試驗通過綜合商場、品牌折扣店、電商平臺等渠道購買了40款高跟涼鞋，不僅涵蓋了HARSON（哈森）、LanTang（藍棠）等大眾品牌，也包括了PRADA（普拉達）、GIORGIO ARMANI（喬治阿瑪尼）等輕奢品牌，還涉及73hours、MS.BAG & MR.SHOE（包小姐與鞋先生）等網(wǎng)紅品牌。價格從125.1元至4620元不等。

測試項目

本次比較試驗依據(jù)樣品明示的執(zhí)行標準GB/T22756-2017《皮涼鞋》、QB/T1002-2015《皮鞋》，對樣品的耐折性能、耐磨性能、剝離強度、勾心、襯里和內(nèi)墊耐摩擦色牢度等物理機械性能進行了測試。此外，安全性方面對六價鉻、富馬酸二甲酯、含氯苯酚、鄰苯二甲酸酯、甲醛、可分解致癌芳香胺染料等有害物質(zhì)限量進行了測試，得出數(shù)值評價。

耐穿性篇

耐折性能是體現(xiàn)鞋類產(chǎn)品質(zhì)量的一項重要基礎指標，體現(xiàn)了鞋子在正常穿著狀態(tài)下的耐彎曲、彎折性能，耐折性能不佳的鞋子在穿著過程中容易發(fā)生鞋底斷裂，幫面裂漿、裂面或幫底、底墻開膠等問題。

當穿著鞋跟較高的鞋子，腳底與地面已呈一定的傾角，通常很難再有更大角度的彎曲，因此本次試驗測試了24件高度適中（跟高不大于70mm）的樣品。

測試結果顯示，7件樣品折后無裂紋，16件樣品的裂紋長度在標準要求范圍內(nèi)，1件樣品標稱由浙江卓詩尼控股有限公司委托制造的女鞋（標稱商標：JOSINY；標稱型號：15311089101），裂紋超過標準要求，達到63.0mm（標準要求≤20.0mm），超過標準限值的2倍。

幫帶拉出強度、幫底剝離強度，是衡量鞋類產(chǎn)品鞋幫、鞋底、幫帶粘合程度的指標。

強度過低的鞋在穿著的過程中容易出現(xiàn)幫帶斷裂、幫面和鞋底脫開脫落的情況，影響使用壽命。特別是，深受不少女士喜愛的一字帶、綁帶高跟涼鞋，穿著后綁帶斷裂的情況時有發(fā)生，這也是日常消費投訴中較為常見的質(zhì)量問題之一。

測試結果顯示，樣品的幫帶拉出強度在27-53N/cm之間，幫底剝離強度在59-198N/cm之間，其中3件樣品幫帶拉出強度或幫底剝離強度不符合其明示標準要求。

勾心是鞋的“脊梁”，鞋子穿在腳上穩(wěn)定與否，主要依靠勾心的作用，特別對于多為幫帶式結構的高跟涼鞋，幫面對穿著穩(wěn)定性的貢獻較小，穩(wěn)定性主要依靠勾心。如果勾心過軟過短、彎曲時出現(xiàn)斷裂或者明顯裂紋，步行時鞋跟會歪斜，造成鞋總體外形變形，走路不穩(wěn)定，甚至導致穿著者崴腳、摔倒。

測試結果顯示，在參與該項測試的33件（另7件屬注塑中底結構，中底經(jīng)一次注塑成型，起承重作用，免測勾心）樣品中，29件符合標準要求，另4件勾心太軟、太短或測試后時勾心出現(xiàn)明顯裂紋甚至斷裂。

另外，本次比較試驗還測試了外底耐磨性能、跟面耐磨性能、鞋跟結合力、襯里和內(nèi)墊摩擦色牢度等指標，結果均符合標準要求。

安全性篇

現(xiàn)行的鞋類標準對有害物質(zhì)限量沒有嚴格的要求，本次比較試驗參照2019年立項、目前進入報批階段的《鞋類通用安全要求》(報批稿)，對鄰苯二甲酸酯、六價鉻、富馬酸二甲酯等有害物質(zhì)限量進行了測試，得出數(shù)據(jù)供消費者參考。

鄰苯二甲酸酯（增塑劑）可以使硬質(zhì)塑膠變得柔軟附有彈性，令材料更容易塑形。研究表明，鄰苯二甲酸酯可通過呼吸系統(tǒng)和皮膚吸收進入人體，對人體的生殖發(fā)育造成危害。《鞋類通用安全要求》(報批稿)中，DEHP、DBP、BBP、DIBP四種增塑劑總量建議不得超過0.1%。

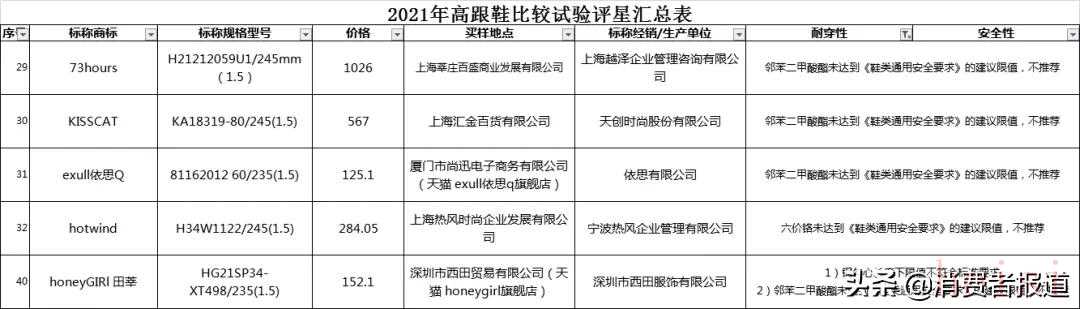

檢測結果顯示，40件樣品中有30件未檢出鄰苯二甲酸酯，36件樣品檢出值小于0.1%，4件樣品的檢出值超過0.1%。

鞋類產(chǎn)品中的六價鉻來源于鞋上皮革材料生產(chǎn)過程中大量使用的鉻鞣劑，其在高溫、氧化劑等條件下可轉化為六價鉻。六價鉻被人體吸收后可能導致過敏或引起諸多其他健康問題。

《鞋類通用安全要求》(報批稿)中，六價鉻含量建議不得超過10mg/kg。

檢測結果顯示，有1件樣品，即標稱由寧波熱風企業(yè)管理有限公司生產(chǎn)（或銷售）的女士時尚飾珍珠跟穆勒拖鞋（標稱商標：hotwind，標稱規(guī)格型號：H34W1122/245(1.5)），其襯里皮革部分六價鉻含量為25mg/kg。

另外，本次比較試驗還測試了富馬酸二甲酯、含氯苯酚、甲醛、可分解致癌芳香胺染料等指標，結果均通過《鞋類通用安全要求》(報批稿)的建議限值。

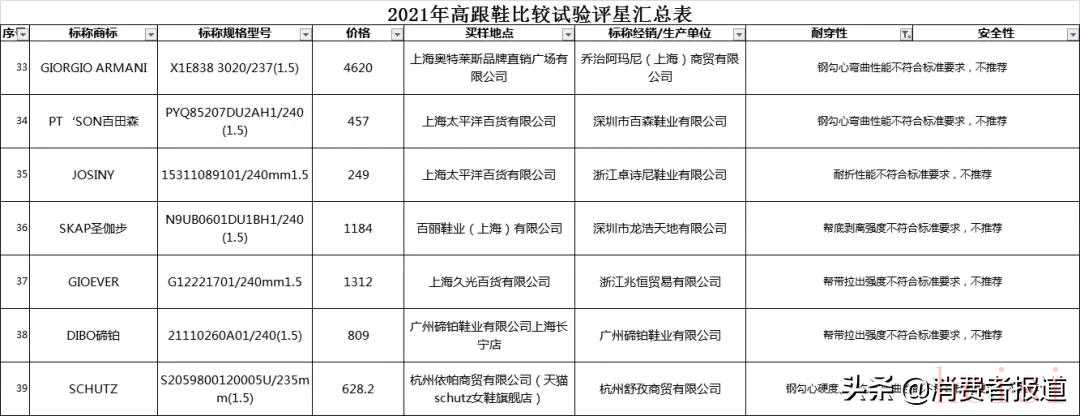

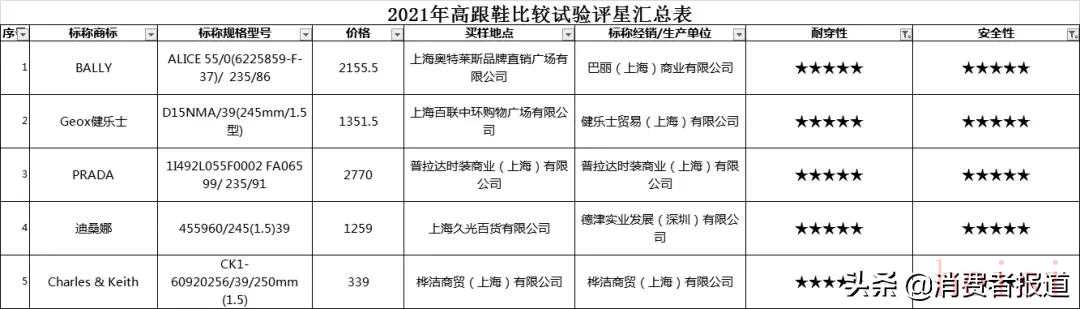

綜合比較試驗結果，BALLY、Geox健樂士、PRADA、迪桑娜、Charles&Keith 5款表現(xiàn)較好，在安全性以及耐穿性方面均獲得了5星評級。

消費提示

與平底鞋相比，一旦穿上高跟鞋，身體大部分的重量自然而然地轉移至前腳掌，前腳掌壓力的增加容易導致腳趾疼痛、磨損和變形，比如像貝嫂一樣出現(xiàn)大拇趾外翻的問題。穿著高跟鞋走路時，身體下部分的重心向前，這樣一來身體上部分會自然往后傾以便保持身體平衡，最終會引起背部疼痛。此外，由于鞋跟的關系，腳踝將一直保持在蹬地的狀態(tài)，時間長了會使小腿跟腱收緊及變短，很多人的筋腱炎及足底疼痛就是這樣引發(fā)的。

1、選擇合適的高跟鞋，學會放松小腿

穿高跟鞋的確可以提升整個人的氣場，不過在選擇高跟鞋上也是有技巧的，一個更寬松的鞋頭會讓你的腳趾更舒服，所以要盡量避免穿著尖頭鞋。另外，當你坐在辦公桌前，或者是平常在家休息的時候，就可以脫掉高跟鞋，彎曲和伸展小腿肌肉，或者練練瑜伽，幫助放松緊繃的小腿，這樣對于緩解因穿高跟鞋帶來的疼痛是非常有幫助的。

2、鞋底防滑、拉伸按摩

很多好看的高跟鞋都可能因為鞋底太滑而讓你更容易摔倒或者扭傷，因此你可以找鞋匠們加上一層更穩(wěn)固的橡膠鞋底，這種廉價的調(diào)整會讓你得到巨大的好處。另外，當你覺得太累的時候，脫下鞋子好好來個按摩，在腳底踩一個網(wǎng)球，然后來回滾動它，每只腳按摩2-3分鐘，就可以很好地預防足底經(jīng)膜。

來源：消費者報道綜合上海市消保委
